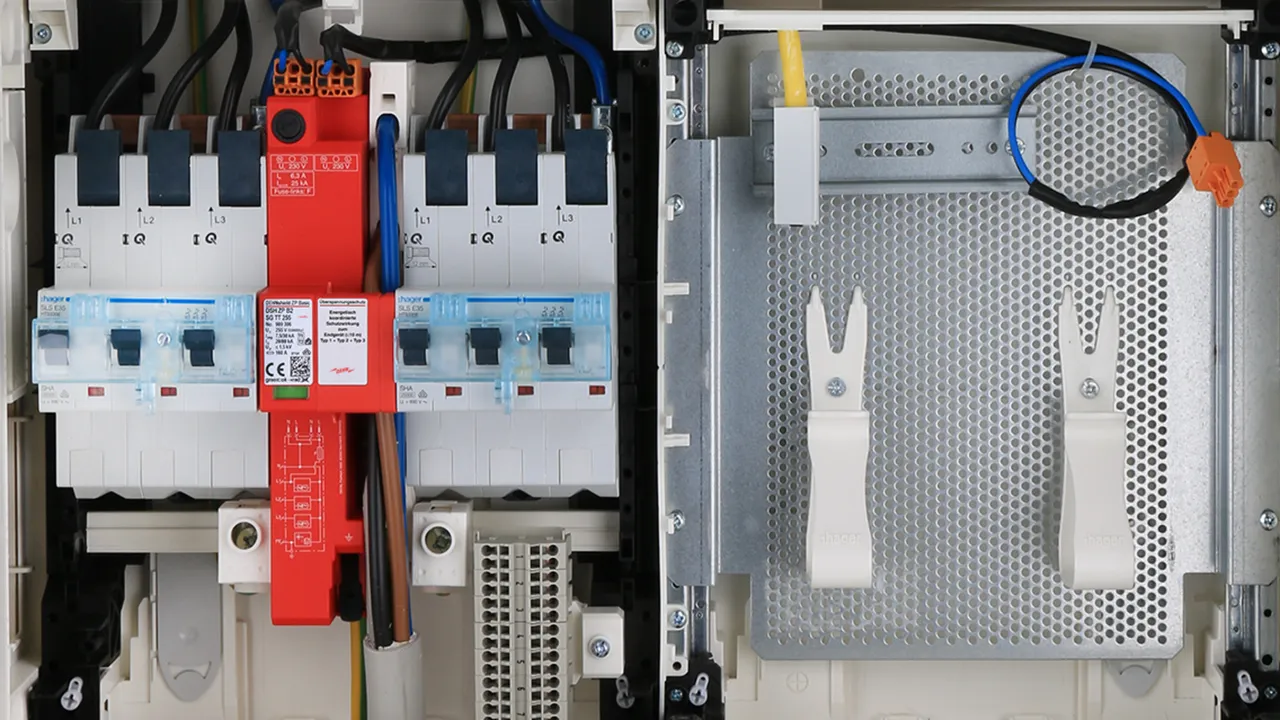

DEHNshield ZP

Parafoudre combiné type 1 + type 2 + type 3 selon DIN EN 61643-11
Montage simple, rapide et sans outillage grâce à la technique de raccordement Click + Power pour contact sur barre omnibus et borne de mise à la terre enfichable dans certains cas
Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Solution idéale pour satisfaire aux exigences des directives VDE-AR-N 4100 et VDE 0100-443/534
Conception peu encombrante avec une largeur étroite de 38 mm seulement pour une installation compacte avec borne d’alimentation ou disjoncteur intégré
Variante SG ou LSG à alimentation électrique avec protection contre la surcharge 230 V intégrée (L et N) à la fois pour SpAS et PTC selon VDE-AR-N 4100
Protège l’ensemble du système électrique au plus prêt du point d’alimentation
Surveillance du fonctionnement de tous les chemins de protection et affichage des défauts grâce à un voyant mécanique vert/rouge dans la fenêtre
Extinction sélective des coupe-circuits à partir de 35 A gG et jusqu’à 25 kAeff du courant de court-circuit
Satisfait aux exigences relatives à la capacité de décharge du courant de foudre selon DIN VDE 0100-534

DEHNshield ZP 2 TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Producto

N.º art. 909531 DSH ZP 2 TT 255

GTIN 4013364424807, N.º de arancel aduanero (EU): 85363090, Peso bruto: 610.48 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield DSH ZP 2 TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TT 255
Référence: 909531
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Se ha añadido el artículo 909531 a favoritos.

Ir a favoritos

El artículo 909531 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 SG TT 255

1 Producto

N.º art. 909631 DSH ZP 2 SG TT 255

GTIN 4013364424739, N.º de arancel aduanero (EU): 85363090, Peso bruto: 652.09 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield DSH ZP 2 SG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TT 255
Référence: 909631
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Se ha añadido el artículo 909631 a favoritos.

Ir a favoritos

El artículo 909631 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour l’installation dans un système de distribution principal (circuit 3+1) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Producto

N.º art. 909331 DSH ZP B2 TT 255

GTIN 4013364422728, N.º de arancel aduanero (EU): 85363090, Peso bruto: 598.27 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield DSH ZP B2 TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TT 255
Référence: 909331
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Se ha añadido el artículo 909331 a favoritos.

Ir a favoritos

El artículo 909331 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 SG TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Producto

N.º art. 909396 DSH ZP B2 SG TT 255

GTIN 4013364409859, N.º de arancel aduanero (EU): 85363090, Peso bruto: 646.13 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield DSH ZP B2 SG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TT 255
Référence: 909396
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Se ha añadido el artículo 909396 a favoritos.

Ir a favoritos

El artículo 909396 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 TNS 255

Parafoudre combiné pour les systèmes TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 4+0) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Producto

N.º art. 909540 DSH ZP 2 TNS 255

GTIN 4013364424784, N.º de arancel aduanero (EU): 85363090, Peso bruto: 577.05 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield DSH ZP 2 TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TNS 255
Référence: 909540
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Se ha añadido el artículo 909540 a favoritos.

Ir a favoritos

El artículo 909540 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 SG TNS 255

1 Producto

N.º art. 909640 DSH ZP 2 SG TNS 255

GTIN 4013364424715, N.º de arancel aduanero (EU): 85363090, Peso bruto: 617.65 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield DSH ZP 2 SG TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TNS 255
Référence: 909640
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Se ha añadido el artículo 909640 a favoritos.

Ir a favoritos

El artículo 909640 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 TNS 255

Parafoudre combiné pour les systèmes TN-S pour l’installation dans un système de distribution principal (circuit 4+0) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Producto

N.º art. 909340 DSH ZP B2 TNS 255

GTIN 4013364424876, N.º de arancel aduanero (EU): 85363090, Peso bruto: 579.68 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield DSH ZP B2 TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TNS 255
Référence: 909340
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Se ha añadido el artículo 909340 a favoritos.

Ir a favoritos

El artículo 909340 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 SG TNS 255

Parafoudre combiné pour les systèmes TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 4+0) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Producto

N.º art. 909440 DSH ZP B2 SG TNS 255

GTIN 4013364409866, N.º de arancel aduanero (EU): 85363090, Peso bruto: 621.62 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield DSH ZP B2 SG TNS 255
Parafoudre combiné quadripolaire pour systèmes TN-S 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TNS 255
Référence: 909440
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de foudre (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Courant nominal de décharge (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-PE] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Se ha añadido el artículo 909440 a favoritos.

Ir a favoritos

El artículo 909440 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 TNC 255

Parafoudre combiné pour les systèmes TN-C pour une utilisation dans les systèmes de distribution principaux (circuit 3+0) dans les bâtiments d’habitation avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Producto

N.º art. 909530 DSH ZP 2 TNC 255

GTIN 4013364424753, N.º de arancel aduanero (EU): 85363090, Peso bruto: 520.31 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield DSH ZP 2 TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 37,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 TNC 255
Référence: 909530
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Se ha añadido el artículo 909530 a favoritos.

Ir a favoritos

El artículo 909530 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 SG TNC 255

1 Producto

N.º art. 909630 DSH ZP 2 SG TNC 255

GTIN 4013364424692, N.º de arancel aduanero (EU): 85363090, Peso bruto: 562.36 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield DSH ZP 2 SG TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 37,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP 2 SG TNC 255
Référence: 909630
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Énergie spécifique [L-PEN] (W/R)	39,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Se ha añadido el artículo 909630 a favoritos.

Ir a favoritos

El artículo 909630 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 TNC 255

Parafoudre combiné pour les systèmes TN-C pour l’installation dans un système de distribution principal (circuit 3+0) pour des bâtiments sans protection externe contre la foudre (aussi pour les lignes aériennes).

1 Producto

N.º art. 909330 DSH ZP B2 TNC 255

GTIN 4013364424852, N.º de arancel aduanero (EU): 85363090, Peso bruto: 522.37 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield DSH ZP B2 TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm

Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 22,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 TNC 255
Référence: 909330
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Énergie spécifique [L-PEN] (W/R)	14,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE

Se ha añadido el artículo 909330 a favoritos.

Ir a favoritos

El artículo 909330 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 SG TNC 255

Parafoudre combiné pour les systèmes TN-C pour une utilisation dans les systèmes de distribution principaux (circuit 3+0) dans les bâtiments d’habitation sans protection externe contre la foudre (également avec alimentation par ligne aérienne), y compris les alimentations 230 V protégées contre la surcharge pour SpAS / PTC selon VDE-AR-N 4100.

1 Producto

N.º art. 909430 DSH ZP B2 SG TNC 255

GTIN 4013364409842, N.º de arancel aduanero (EU): 85363090, Peso bruto: 564.86 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Parafoudre combiné DEHNshield DSH ZP B2 SG TNC 255
Parafoudre combiné tripolaire pour systèmes TN-C 230/400 V
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Fusible de protection de l’appareil remplaçable intégré 6,3 A rapide
avec pouvoir de coupure 25 kA
Fusible de remplacement intégré dans l’appareil inclus
Technologie à base d’éclateurs à air RAC
puissante protégeant les périphériques
Avec raccordement Click + Power :
Montage direct sans outillage
sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 22,5 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line,
ainsi que directement pour les appareils terminaux
Largeur d’installation peu encombrante de 38 mm pour une utilisation compacte avec borne d’alimentation

Clip de protection à encliqueter pour adapter à toutes les tailles
(max. 3 modules standard) conformément à la norme DIN VDE 0603-1

produit : DEHN
Type: DSH ZP B2 SG TNC 255
Référence: 909430
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Courant de choc de décharge (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Énergie spécifique [L-PEN] (W/R)	14,06 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Capacité d'extinction du courant de suite AC (I_fi )	25 kA_eff
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16–25 mm²multi-brins, brins souples
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Courant nominal de l’insert de sécurité de protection de l’appareil (classe F) (I_n )	6,3 A
Insert de sécurité	SIBA GZ 6,3 x 32 mm F 500

Se ha añadido el artículo 909430 a favoritos.

Ir a favoritos

El artículo 909430 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 LSG TT 255

Parafoudre combiné pour les systèmes TT et TN-S pour une utilisation dans les systèmes de distribution principaux (circuit 3+1) dans les bâtiments avec protection externe contre la foudre (classe de protection contre la foudre III/IV).

1 Producto

N.º art. 909831 DSH ZP 2 LSG TT 255

GTIN 4013364449732, N.º de arancel aduanero (EU): 85363090, Peso bruto: 765.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Parafoudre combiné DEHNshield DSH ZP 2 LSG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent

Possibilité d’intégration ultérieure d’un disjoncteur unipolaire B6 pour réaliser l’alimentation du système de mesure intelligent selon VDE-AR-N 4100.

Deux prises pour l’alimentation 230 V (N et L) pour tous les SpAS / PTC intégrées à l’appareil ;

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP 2 LSG TT 255
Référence: 909831
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Se ha añadido el artículo 909831 a favoritos.

Ir a favoritos

El artículo 909831 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 LSG TT 255

1 Producto

N.º art. 909731 DSH ZP B2 LSG TT 255

GTIN 4013364449725, N.º de arancel aduanero (EU): 85363090, Peso bruto: 765.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Parafoudre combiné DEHNshield DSH ZP B2 LSG TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11
Possibilité d’intégration ultérieure d’un disjoncteur unipolaire B6 pour réaliser l’alimentation du système de mesure intelligent selon VDE-AR-N 4100.

Deux prises pour l’alimentation 230 V (N et L) pour tous les SpAS / PTC intégrées à l’appareil ;

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP B2 LSG TT 255
Référence: 909731
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Se ha añadido el artículo 909731 a favoritos.

Ir a favoritos

El artículo 909731 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 LSG A TT 255

1 Producto

N.º art. 909231 DSH ZP 2 LSG A TT 255

GTIN 4013364449756, N.º de arancel aduanero (EU): 85363090, Peso bruto: 873.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Parafoudre combiné DEHNshield DSH ZP 2 LSG A TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent
selon VDE-AR-N 4100.

Inclut un disjoncteur unipolaire B6 pour l’alimentation
avec couvercle de protection plombable et chacun 2 prises et connecteurs pour un câblage facile.

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 50 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP 2 LSG A TT 255
Référence: 909231
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	12,5 kA
Énergie spécifique [L-N] (W/R)	39,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	50 kA
Énergie spécifique [N-PE] (W/R)	625 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Se ha añadido el artículo 909231 a favoritos.

Ir a favoritos

El artículo 909231 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 LSG A TT 255

1 Producto

N.º art. 909131 DSH ZP B2 LSG A TT 255

GTIN 4013364449749, N.º de arancel aduanero (EU): 85363090, Peso bruto: 873.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Parafoudre combiné DEHNshield DSH ZP B2 LSG A TT 255
Parafoudre combiné quadripolaire pour 230/400 V
Systèmes TT et TN(C)-S
Utilisation en amont des compteurs conformément à VDE-AR-N 4100
Parafoudre type 1 + type 2 + type 3 selon EN 61643-11, y compris 2x alimentation 230 V (N et L) pour le système de mesure intelligent
selon VDE-AR-N 4100.

Inclut un disjoncteur unipolaire B6 pour l’alimentation
avec couvercle de protection plombable et chacun 2 prises et connecteurs pour un câblage facile.

Technologie à base d’éclateurs à air RAC puissante protégeant les équipements terminaux
Montage direct sans outillage sur les systèmes de barres omnibus 40 mm
Tension continue maximale : 255 VAC
Niveau de protection : <= 1,5 kV
Courant de foudre total (10/350) : 30 kA
Tenue aux courants de court-circuit : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
pour les parafoudres de la gamme Red/Line, ainsi que directement pour les appareils terminaux

produit : DEHN
Type: DSH ZP B2 LSG A TT 255
Référence: 909131
ou équivalent

Certificados

Datos técnicos

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Certifications	VDE

SPD selon NF EN 61643-11 / ... CEI 61643-11	Type 1 + Type 2 + Type 3 / Classe I + Classe II + Classe III
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 1 + Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50 / 60 Hz)
Tension d’utilisation permanente max AC (U_C )	255 V (50 / 60 Hz)
Courant de choc de décharge (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Courant de choc de décharge (10/350 µs) [L-N] (I_imp )	7,5 kA
Énergie spécifique [L-N] (W/R)	14,06 kJ/Ohm
Courant de choc de décharge (10/350 µs) [N-PE] (I_imp )	30 kA
Énergie spécifique [N-PE] (W/R)	225 kJ/Ohm
Courant nominal de décharge (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Niveau de protection [L-N] (U_P )	≤ 1,5 kV
Niveau de protection en tension [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Protection max. contre les surintensités	160 A gG
Surtension temporaire [L-N], caractéristique (UT)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (UT)	1200 V / 200 ms – Résistance
Température d'utilisation (T_U )	-40°C ... +80°C
Indication de fonctionnement/de défaut	vert / rouge
Nombre de ports	1
Section de raccordement (PEN, 9)	16 - 25 mm²brins souples / 16-35 mm²multi-brins
Montage sur	Système de barre omnibus 40 mm
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l’intérieur
Indice de protection	IP 30 (avec couvercle)
Certifications	VDE
Alimentation en courant (pour SpAS/PTC selon VDE-AR-N 4100) (U_N )	230 V
Disjoncteurs à insérer (fabricant, type)	ABB S201P-B6, Hager MB199
Courant nominal du disjoncteur (I_n )	6 A
Caractéristique de déclenchement	B
Caractéristiques techniques supplémentaires :	---------------------------------
Niveau de protection [L-PE] (UP)	≤ 1,6 kV

Se ha añadido el artículo 909131 a favoritos.

Ir a favoritos

El artículo 909131 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP

DEHNshield ZP 2 TT 255

N.º art. 909531 DSH ZP 2 TT 255

Debe estar registrado para descargar 909331.stp.

Debe estar registrado para descargar 909331.igs.

Debe estar registrado para descargar 909331.jt.

Debe estar registrado para descargar 909331.dwg.

Debe estar registrado para descargar 909330m_D.dxf.

Debe estar registrado para descargar DEHN.909531.wspak.

Debe estar registrado para descargar 909331.zip.

Se ha añadido el artículo 909531 a favoritos.

El artículo 909531 ha sido añadido a la cesta de compra.

DEHNshield ZP 2 SG TT 255

N.º art. 909631 DSH ZP 2 SG TT 255

Debe estar registrado para descargar 909396.stp.

Debe estar registrado para descargar 909396.igs.

Debe estar registrado para descargar 909396.jt.

Debe estar registrado para descargar 909396.dwg.

Debe estar registrado para descargar 909430m_D.dxf.

Debe estar registrado para descargar DEHN.909631.wspak.

Debe estar registrado para descargar 909331.zip.

Se ha añadido el artículo 909631 a favoritos.

El artículo 909631 ha sido añadido a la cesta de compra.

DEHNshield ZP B2 TT 255

N.º art. 909331 DSH ZP B2 TT 255

Debe estar registrado para descargar 909331.stp.

Debe estar registrado para descargar 909331.igs.

Debe estar registrado para descargar 909331.jt.

Debe estar registrado para descargar 909331.dwg.

Debe estar registrado para descargar 909330m_D.dxf.

Debe estar registrado para descargar DEHN.909331.wspak.

Debe estar registrado para descargar 909331_eplan.zip.

Se ha añadido el artículo 909331 a favoritos.

El artículo 909331 ha sido añadido a la cesta de compra.

DEHNshield ZP B2 SG TT 255

N.º art. 909396 DSH ZP B2 SG TT 255

Debe estar registrado para descargar 909396.stp.

Debe estar registrado para descargar 909396.igs.

Debe estar registrado para descargar 909396.jt.

Debe estar registrado para descargar 909396.dwg.

Debe estar registrado para descargar 909430m_D.dxf.

Debe estar registrado para descargar DEHN.909396.wspak.

Debe estar registrado para descargar 909396_eplan.zip.

Se ha añadido el artículo 909396 a favoritos.

El artículo 909396 ha sido añadido a la cesta de compra.

DEHNshield ZP 2 TNS 255

N.º art. 909540 DSH ZP 2 TNS 255

Debe estar registrado para descargar 909331.stp.

Debe estar registrado para descargar 909331.igs.

Debe estar registrado para descargar 909331.jt.

Debe estar registrado para descargar 909331.dwg.

Debe estar registrado para descargar 909330m_D.dxf.

Debe estar registrado para descargar DEHN.909540.wspak.

Debe estar registrado para descargar 909340.zip.

Se ha añadido el artículo 909540 a favoritos.

El artículo 909540 ha sido añadido a la cesta de compra.

DEHNshield ZP 2 SG TNS 255

N.º art. 909640 DSH ZP 2 SG TNS 255

Debe estar registrado para descargar 909396.stp.

Debe estar registrado para descargar 909396.igs.

Debe estar registrado para descargar 909396.jt.

Debe estar registrado para descargar 909396.dwg.

Debe estar registrado para descargar 909430m_D.dxf.

Debe estar registrado para descargar DEHN.909640.wspak.

Se ha añadido el artículo 909640 a favoritos.

El artículo 909640 ha sido añadido a la cesta de compra.

DEHNshield ZP B2 TNS 255

N.º art. 909340 DSH ZP B2 TNS 255

Debe estar registrado para descargar 909331.stp.

Debe estar registrado para descargar 909331.igs.

Debe estar registrado para descargar 909331.jt.

Debe estar registrado para descargar 909331.dwg.

Debe estar registrado para descargar 909330m_D.dxf.

Debe estar registrado para descargar DEHN.909340.wspak.

Debe estar registrado para descargar 909340_eplan.zip.

Se ha añadido el artículo 909340 a favoritos.

El artículo 909340 ha sido añadido a la cesta de compra.

DEHNshield ZP B2 SG TNS 255

N.º art. 909440 DSH ZP B2 SG TNS 255

Debe estar registrado para descargar 909396.stp.
