DEHNguard E (Y)PV SCI 1500

Parafoudre pour systèmes photovoltaïques jusqu'à 1500 V, comprenant une embase et un module de protection débrochable
Dispositif combiné de coupure et de mise en court-circuit avec coupure électrique en sécurité (principe SCI breveté)
Nouveau design pour l'installation sécurisée dans les systèmes photovoltaïques jusqu'à 1500 V
Testé selon NF EN 50539-11
Utilisation possible dans tous les systèmes PV selon CEI 60364-7-712

Detalles

Dispositif de commutation DC à trois étapes (principe breveté SCI)

lorem ipsum — Dispositif de commutation DC à trois étapes (principe breveté SCI)

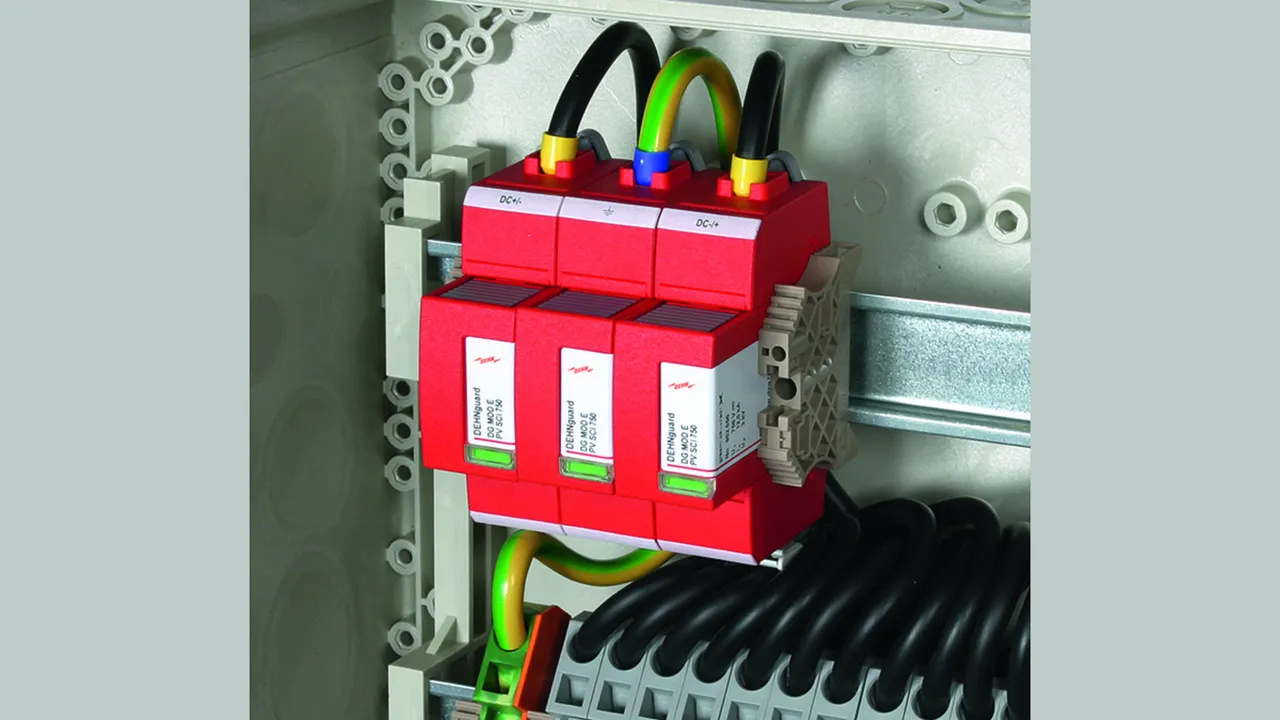

DEHNguard ME YPV SCI 1500 (FM)

Parafoudre modulaire multipolaire avec un dispositif de commutation DC à trois étapes pour systèmes PV.

2 Productos

N.º art. 952520 DG ME YPV SCI 1500

GTIN 4013364149069, N.º de arancel aduanero (EU): 85354000, Peso bruto: 535.70 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DG ME YPV SCI 1500
Référence: 952520
ou équivalent

Certificados

Datos técnicos

SPD selon EN 61643-31 / ... IEC 61643-31	Type 2 / Classe II
Tension PV max. (U_CPV )	1500 V
Tenue aux courts-circuits (I_SCWPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	25 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 6 kV
Certifications	KEMA, UL

SPD selon EN 61643-31 / ... IEC 61643-31	Type 2 / Classe II
Tension PV max. (U_CPV )	1500 V
Tenue aux courts-circuits (I_SCWPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	25 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 6 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4,5 modules, DIN 43880
Certifications	KEMA, UL

Se ha añadido el artículo 952520 a favoritos.

Ir a favoritos

El artículo 952520 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952525 DG ME YPV SCI1500 FM

GTIN 4013364149076, N.º de arancel aduanero (EU): 85354000, Peso bruto: 556.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

produit : DEHN
Type: DG ME YPV SCI1500 FM
Référence: 952525
ou équivalent

Certificados

Datos técnicos

SPD selon EN 61643-31 / ... IEC 61643-31	Type 2 / Classe II
Tension PV max. (U_CPV )	1500 V
Tenue aux courts-circuits (I_SCWPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	25 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 6 kV
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur

SPD selon EN 61643-31 / ... IEC 61643-31	Type 2 / Classe II
Tension PV max. (U_CPV )	1500 V
Tenue aux courts-circuits (I_SCWPV )	10 kA
Courant de décharge total (8/20 µs) (I_total )	25 kA
Courant nominal de décharge (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Niveau de protection en tension (U_P )	≤ 6 kV
Temps de réponse (t_A )	≤ 25 ns
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm² rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm² brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4,5 modules, DIN 43880
Certifications	KEMA, UL
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
