Points de prise de terre

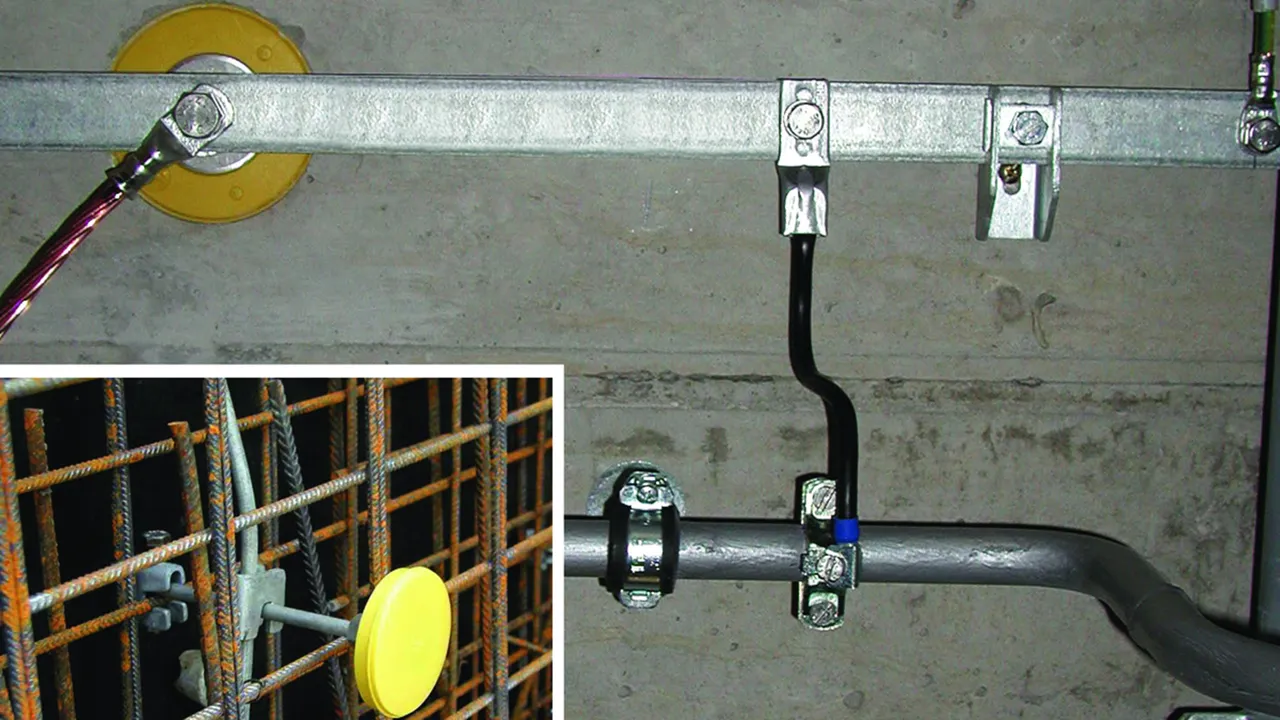

Pour une installation dans le béton. Raccordement, résistant à la corrosion, du conducteur de descente à l’armature des bâtiments et/ou à l’installation de mise à la terre pour l’équilibrage de potentiel principal ou supplémentaire ou comme point de mesure pour le contrôle de continuité ou de résistance.

Pour les filetages double M10 et M12, on observera les longueurs de vis minimales suivantes :
35 mm pour M10 (longueur de filetage 40 mm)
15 mm pour M12 (longueur de filetage 20 mm)

– Raccordement possible à l’axe grâce au raccord de croisement réf. 319 201 ou la borne de raccordement par ex. de réf. 308 025 pour le renforcement
– Raccordement possible à la barre d’équilibrage de potentiel par exemple grâce à la pièce de réf. 390 499
– Raccordement possible pour les conducteurs plats au point de prise de terre grâce aux références 478 141 et 478 129
– Raccordement à l'axe grâce à des solutions à visser ou à presser
– Capuchon en matière plastique (jaune) encliquetable et possibilité de mise en œuvre d'un pare eau contre la pénétration d’eau le long de l’axe dans la paroi (testé avec une pression de 5 bar selon NF EN 50164-5)

Type M

Avec axe de raccordement (l = 180 mm, Ø10 mm).

2 Productos

N.º art. 478011 EFPM M10 12 V4A L230 STTZN

GTIN 4013364033054, N.º de arancel aduanero (EU): 85359000, Peso bruto: 312.50 g, Empaquetado: 25.00 pièce(s)

Figuras

Más información


Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : St/tZn
Courant de court-circuit (AC 50 Hz/DC): 6,5 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A L230 STTZN
Référence: 478011
ou équivalent

Certificados



Datos técnicos

Filetage de raccordement M10 / M12
Matériau - plaque INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
Matériau - axe St/tZn
Ø Plaque de raccordement 80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,5 kA
Normes NF EN 62561-1

Se ha añadido el artículo 478011 a favoritos.

Ir a favoritos

El artículo 478011 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 478019 EFPM M10 12 V4A L230 V2A

GTIN 4013364072107, N.º de arancel aduanero (EU): 85359000, Peso bruto: 310.10 g, Empaquetado: 25.00 pièce(s)

Figuras

Más información


Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : INOX
Courant de court-circuit (AC 50 Hz/DC): 3,9 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A L230 V2A
Référence: 478019
ou équivalent

Certificados



Datos técnicos

Filetage de raccordement M10 / M12
Matériau - plaque INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
Matériau - axe INOX
Ø Plaque de raccordement 80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,9 kA
Normes NF EN 62561-1

Se ha añadido el artículo 478019 a favoritos.

Ir a favoritos

El artículo 478019 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Type M sans axe de raccordement

1 Producto

N.º art. 478012 EFPM M10 12 V4A

GTIN 4013364069183, N.º de arancel aduanero (EU): 85359000, Peso bruto: 192.00 g, Empaquetado: 20.00 pièce(s)

Figuras

Más información


Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Courant de court-circuit (AC 50 Hz/DC): 9,3 kA (avec cosse de câble en cuivre)
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A
Référence: 478012
ou équivalent



Datos técnicos

Filetage de raccordement M10 / M12
Matériau - plaque INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
Ø Plaque de raccordement 80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,3 kA (avec cosse de câble en cuivre)
Normes NF EN 62561-1

Se ha añadido el artículo 478012 a favoritos.

Ir a favoritos

El artículo 478012 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Type M pressé

Axe de raccordement (l = 180 mm, Ø10 mm).

2 Productos

N.º art. 478041 EFPM M10 12 V4A L245 VP STTZN

GTIN 4013364105157, N.º de arancel aduanero (EU): 85359000, Peso bruto: 318.90 g, Empaquetado: 25.00 pièce(s)

Predecesor

Figuras

Más información


Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : St/tZn
Courant de court-circuit (AC 50 Hz/DC): 3,7 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A L245 VP STTZN
Référence: 478041
ou équivalent

Certificados



Datos técnicos

Filetage de raccordement M10 / M12
Matériau - plaque INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
Matériau - axe St/tZn
Ø Plaque de raccordement 80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,7 kA
Normes NF EN 62561-1
Référence 478 049 avec certificat UL.

Se ha añadido el artículo 478041 a favoritos.

Ir a favoritos

El artículo 478041 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 478049 EFPM M10 12 V4A L245 VP V2A

GTIN 4013364105164, N.º de arancel aduanero (EU): 85359000, Peso bruto: 318.10 g, Empaquetado: 25.00 pièce(s)

Predecesor

Figuras

Más información


Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : INOX
Courant de court-circuit (AC 50 Hz/DC): 3,3 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A L245 VP V2A
Référence: 478049
ou équivalent

Certificados



Datos técnicos

Filetage de raccordement M10 / M12
Matériau - plaque INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
Matériau - axe INOX
Ø Plaque de raccordement 80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,3 kA
Normes NF EN 62561-1
Référence 478 049 avec certificat UL.

Se ha añadido el artículo 478049 a favoritos.

Ir a favoritos

El artículo 478049 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Type M pressé avec pare-eau supplémentaire

Contre la pénétration d’eau le long de l’axe dans la paroi (testé à une pression d’air comprimé de 5 bar selon NF EN 62561-5 et avec 1 bar de pression d'eau).

1 Producto

N.º art. 478051 EFPM M10 12 V4A WS L245 VP STTZN

GTIN 4013364124448, N.º de arancel aduanero (EU): 85359000, Peso bruto: 370.00 g, Empaquetado: 10.00 pièce(s)

Figuras

Más información


Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : St/tZn
Courant de court-circuit (AC 50 Hz/DC): 3,7 kA
Matériau - barrière d'eau: PVC
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A WS L245 VP STTZN
Référence: 478051
ou équivalent

Certificados



Datos técnicos

Filetage de raccordement M10 / M12
Matériau - plaque INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
Matériau - axe St/tZn
Ø Plaque de raccordement 80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,7 kA
Matériau - barrière d'eau PVC
Normes NF EN 62561-1

Se ha añadido el artículo 478051 a favoritos.

Ir a favoritos

El artículo 478051 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Type M avec borne MV

Pour conducteurs ronds 8-10 mm, forme permettant un encombrement réduit dans le coffrage.

1 Producto

N.º art. 478112 EFPM M10 12 V4A MVK8.10 STTZN

GTIN 4013364118140, N.º de arancel aduanero (EU): 85359000, Peso bruto: 286.40 g, Empaquetado: 25.00 pièce(s)

Figuras

Más información


Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - borne MV: St/tZn
Zone de serrage, borne Rd / Rd: 8-10 mm
Courant de court-circuit (AC 50 Hz/DC): 9,3 kA
Version: avec joint torique et borne MV
Normes: NF EN 62561-1

produit : DEHN
Type: EFPM M10 12 V4A MVK8.10 STTZN
Référence: 478112
ou équivalent

Certificados



Datos técnicos

Filetage de raccordement M10 / M12
Matériau - plaque INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
Matériau - borne MV St/tZn
Zone de serrage, borne Rd / Rd 8-10 mm
Ø Plaque de raccordement 80 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,3 kA
Version avec joint torique et borne MV
Normes NF EN 62561-1

Se ha añadido el artículo 478112 a favoritos.

Ir a favoritos

El artículo 478112 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Type K

Avec bague en matière plastique et axe de raccordement (l = 180 mm, Ø10 mm).

1 Producto

N.º art. 478200 EFPK M10 12 V4A L230 STTZN

GTIN 4013364035652, N.º de arancel aduanero (EU): 85359000, Peso bruto: 278.20 g, Empaquetado: 25.00 pièce(s)

Predecesor

Figuras

Más información


Filetage de raccordement: M10 / M12
Matériau - plaque: INOX (V4A)
Matériau n°: 1.4571 / 1.4404 / 1.4401
Matériau - axe : St/tZn
Courant de court-circuit (AC 50 Hz/DC): 6,5 kA
Normes: NF EN 62561-1

produit : DEHN
Type: EFPK M10 12 V4A L230 STTZN
Référence: 478200
ou équivalent

Certificados



Datos técnicos

Filetage de raccordement M10 / M12
Matériau - plaque INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
Matériau - axe St/tZn
Ø Plaque de raccordement 46 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,5 kA
Normes NF EN 62561-1

Se ha añadido el artículo 478200 a favoritos.

Ir a favoritos

El artículo 478200 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
