Points de prise de terre

Pour le raccordement de connecteurs de terre ou plaques de terre selon DIN 48088-2
À souder ou visser, pour le raccordement côté terre de pièces de raccordement avec écrou papillon ou vis à oreilles
Pièces de raccordement avec boulon fileté M12 ou M16
Filetage intérieur dans M12 ou M16

Detalles

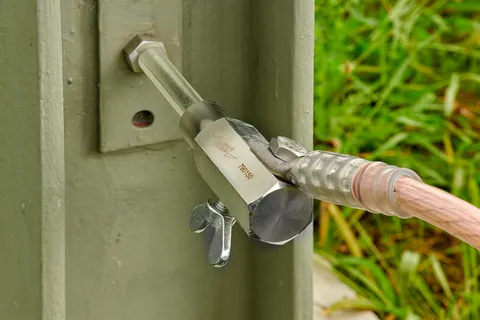

Pièce de raccordement à visser avec boulon fileté M12 sur un élément mis à la terre.

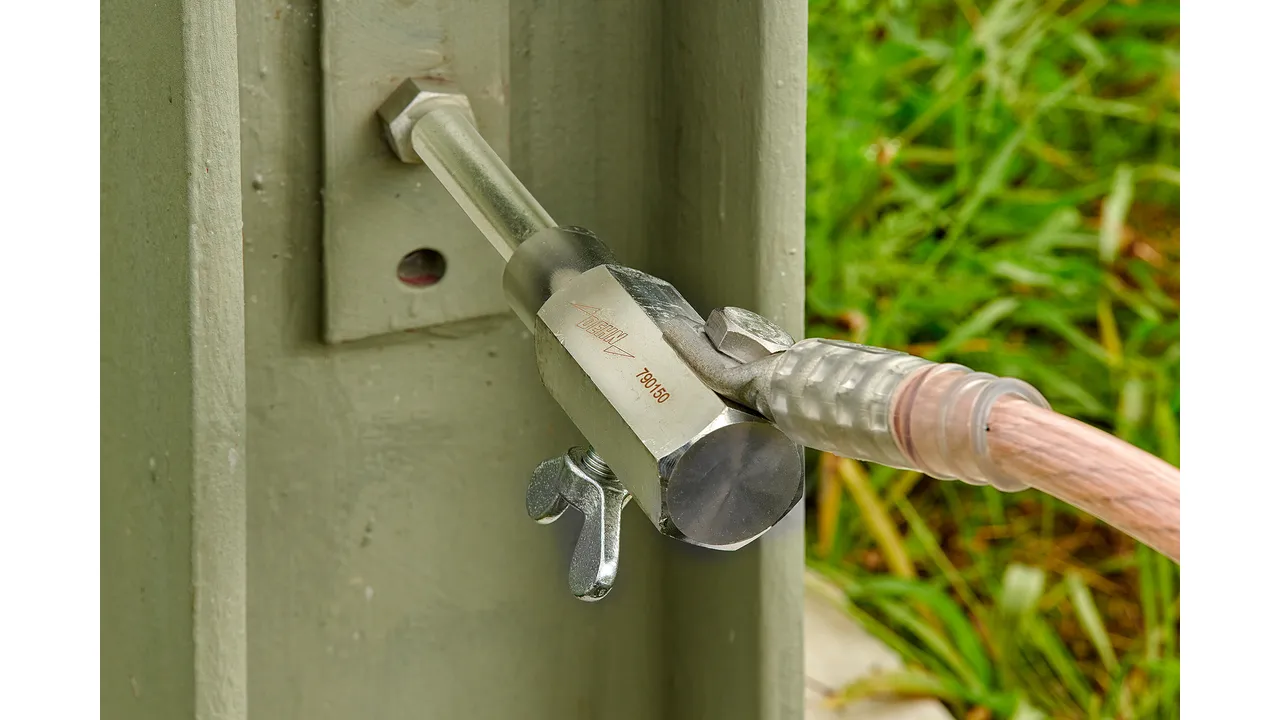

lorem ipsum — Pièce de raccordement à visser avec boulon fileté M12 sur un élément mis à la terre.

Point fixe avec rainure, avec boulon fileté et écrou

2 Productos

N.º art. 790251 EFP 16 RN M12 35 SSM

GTIN 4013364089501, N.º de arancel aduanero (EU): 85359000, Peso bruto: 248.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Dimensions	M12 x 35 mm
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k0,5 s	42,0^*) kA
Courant de court-circuit max. I_k1 s	29,6^*) kA
Matériau	laiton (CuNi2Si) / gal Sn
Matériau - boulon fileté	INOX A2-70
Matériau - écrou	DIN 985-M12-8 / gal Zn
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensions	M12 x 35 mm
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k0,5 s	42,0^*) kA
Courant de court-circuit max. I_k1 s	29,6^*) kA
Norme	DIN VDE 0683-100 (EN/CEI 61230) et DIN 48088-2
Matériau	laiton (CuNi2Si) / gal Sn
Matériau - boulon fileté	INOX A2-70
Matériau - écrou	DIN 985-M12-8 / gal Zn
Couple de serrage	50 ... 65 Nm
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Se ha añadido el artículo 790251 a favoritos.

Ir a favoritos

El artículo 790251 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 790261 EFP 16 RN M16 45 SSM

GTIN 4013364089525, N.º de arancel aduanero (EU): 85359000, Peso bruto: 277.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Dimensions	M16 x 45 mm
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k0,5 s	42,0^*) kA
Courant de court-circuit max. I_k1 s	29,6^*) kA
Matériau	laiton (CuNi2Si) / gal Sn
Matériau - boulon fileté	INOX A2-70
Matériau - écrou	DIN 985-M16-8 / gal Zn
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensions	M16 x 45 mm
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k0,5 s	42,0^*) kA
Courant de court-circuit max. I_k1 s	29,6^*) kA
Norme	DIN VDE 0683-100 (EN/CEI 61230) et DIN 48088-2
Matériau	laiton (CuNi2Si) / gal Sn
Matériau - boulon fileté	INOX A2-70
Matériau - écrou	DIN 985-M16-8 / gal Zn
Couple de serrage	100 ... 110 Nm
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Se ha añadido el artículo 790261 a favoritos.

Ir a favoritos

El artículo 790261 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Point fixe avec rainure, avec filetage intérieur

2 Productos

N.º art. 790250 EFP 16 RN M12

GTIN 4013364089495, N.º de arancel aduanero (EU): 85359000, Peso bruto: 193.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Dimensions	M12
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k0,5 s	42,0^*) kA
Courant de court-circuit max. I_k1 s	29,6^*) kA
Matériau	laiton (CuNi2Si) / gal Sn
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensions	M12
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k0,5 s	42,0^*) kA
Courant de court-circuit max. I_k1 s	29,6^*) kA
Norme	DIN VDE 0683-100 (EN/CEI 61230) et DIN 48088-2
Matériau	laiton (CuNi2Si) / gal Sn
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Se ha añadido el artículo 790250 a favoritos.

Ir a favoritos

El artículo 790250 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 790260 EFP 16 RN M16

GTIN 4013364089518, N.º de arancel aduanero (EU): 85359000, Peso bruto: 180.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Dimensions	M16
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k0,5 s	42,0^*) kA
Courant de court-circuit max. I_k1 s	29,6^*) kA
Matériau	laiton (CuNi2Si) / gal Sn
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)

Dimensions	M16
Diamètre	16 mm
Ouverture de clé	22 mm
Section max. du câble Cu	150 mm²
Courant de court-circuit max. I_k0,5 s	42,0^*) kA
Courant de court-circuit max. I_k1 s	29,6^*) kA
Norme	DIN VDE 0683-100 (EN/CEI 61230) et DIN 48088-2
Matériau	laiton (CuNi2Si) / gal Sn
*) Pour les dispositifs de mise à la terre et de court-circuit avec des longueurs de câbles > 4000 mm : 26,5 kA / 0,5 s (18,7 kA / 1 s)
