Éléments de raccordement (côté cond.) pour lignes aériennes

Pour le montage du côté phase des câbles de mise à la terre et court-circuit unipolaire et tripolaire de la ligne de transmission
Avec l'aide d'accouplement pour la suspension ciblée sur les conducteurs bloqués
Facile à fixer grâce à la précontrainte du ressort
Avec une protection contre la torsion, le type PK1 ou PK2 et une longue broche à goupille
Les dispositifs de mise à la terre et court-circuit peuvent être commandés via le configurateurde mise à la terre et court-circuit en ligne

Detalles

Broche avec la précontrainte de ressort.

lorem ipsum — Broche avec la précontrainte de ressort.

Cosses de compression, de type PK1:
Renforcement au pied de la cosse comme protection de torsion (version standard).

Cosses de compression, de type PK2: sans renforcement au pied de la cosse pour permettre de connecter des composant d'autres fabricants sur demande

Broche avec aide de fixation pour une fixation sûr.

Equipement de serrage à arbre long et tige de mise à la terre avec raccord en aluminium conique.

Griffe de contact, version standard

Protégé contre les courts-circuits, même en cas de câbles conducteurs corrodés à cause des intempéries.

2 Productos

N.º art. 784201 PSK 4 30 SQL

GTIN 4013364006591, N.º de arancel aduanero (EU): 85359000, Peso bruto: 880.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn

Se ha añadido el artículo 784201 a favoritos.

Ir a favoritos

El artículo 784201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 784301 PSK 10 65 SQL

GTIN 4013364006553, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.70 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn

Se ha añadido el artículo 784301 a favoritos.

Ir a favoritos

El artículo 784301 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

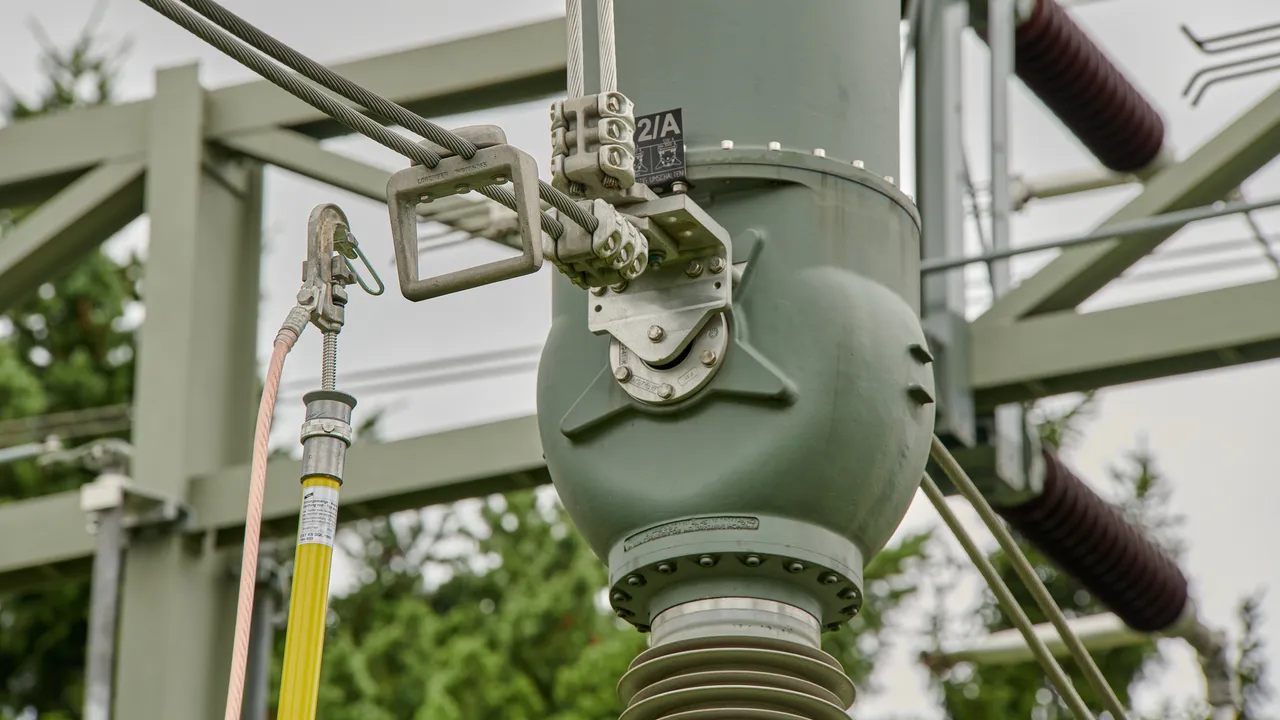

Griffe de contact, accrochage facile

Protégé contre les courts-circuits, même en cas de câbles conducteurs corrodés à cause des intempéries.

2 Productos

N.º art. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.47 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn
Accrochage facile	St/gal Zn

Se ha añadido el artículo 784401 a favoritos.

Ir a favoritos

El artículo 784401 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, N.º de arancel aduanero (EU): 85359000, Peso bruto: 2.12 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA

Ø Plage de serrage	10 ... 65 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn
Accrochage facile	St/gal Zn

Se ha añadido el artículo 784501 a favoritos.

Ir a favoritos

El artículo 784501 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Griffe de contact avec ressort précontraint

Accrochage facile grâce au ressort précontraint.

1 Producto

N.º art. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, N.º de arancel aduanero (EU): 85359000, Peso bruto: 600.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA

Ø Plage de serrage	4 ... 30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 70 mm²
Courant de court-circuit max. I_k0,5 s	19,5 kA
Courant de court-circuit max. I_k1 s	13,8 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	alliage de Cu / gal Sn

Se ha añadido el artículo 784480 a favoritos.

Ir a favoritos

El artículo 784480 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Griffe de contact avec plage de serrage large

Griffe spécialement conçue pour câbles conducteurs Al et Al/St, tubes et points fixes pour conducteurs.

1 Producto

N.º art. 784085 PSK 10 85 SQL

GTIN 4013364018686, N.º de arancel aduanero (EU): 85359000, Peso bruto: 872.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	29,6 kA
Courant de court-circuit max. I_k1 s	29,6 kA

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	29,6 kA
Courant de court-circuit max. I_k1 s	29,6 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX

Se ha añadido el artículo 784085 a favoritos.

Ir a favoritos

El artículo 784085 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Borne à vis phase avec grande zone de serrage et barre de mise à la terre télescopique

Particulièrement adapté aux câbles conducteurs Al et Al / St, aux tubes et aux points fixes.

1 Producto

N.º art. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, N.º de arancel aduanero (EU): 82055980, Peso bruto: 5.71 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	29,6 kA
Courant de court-circuit max. I_k1 s	29,6 kA
Longueur totale (l_{G max} / I_{G min} )	5 200 / 2 875 mm
Longueur - poignée	1900 mm

Ø Plage de serrage	10 ... 85 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	29,6 kA
Courant de court-circuit max. I_k1 s	29,6 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX
Matériau tube isolant	polyester renforcé de fibres de verre
Matériau accouplement, poignée	Alliage d’aluminium
Longueur totale (l_{G max} / I_{G min} )	5 200 / 2 875 mm
Longueur - poignée	1900 mm
Diamètre	43 mm

Se ha añadido el artículo 769511 a favoritos.

Ir a favoritos

El artículo 769511 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Griffe de contact pour conducteur

Griffe spécialement conçue pour une utilisation en position oblique.

1 Producto

N.º art. 784032 PSK 10 32 SQL

GTIN 4013364018679, N.º de arancel aduanero (EU): 85359000, Peso bruto: 969.40 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX

Se ha añadido el artículo 784032 a favoritos.

Ir a favoritos

El artículo 784032 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Griffe de contact avec étrier de sécurité

Griffe spécialement conçue pour une utilisation en position oblique.

1 Producto

N.º art. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.01 kg, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA

Ø Plage de serrage	10 ... 32 mm
Protection antitorsion	PK2
Pour section de câble Cu	16 ... 95 mm²
Courant de court-circuit max. I_k0,5 s	18,7 kA
Courant de court-circuit max. I_k1 s	18,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Al
Matériau - corps de serrage	alliage de Al
Matériau - broche	INOX
Accrochage facile	INOX

Se ha añadido el artículo 784038 a favoritos.

Ir a favoritos

El artículo 784038 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Boulon à tête sphérique rigide

2 Productos

N.º art. 772314 KKH 20 SQL

GTIN 4013364080171, N.º de arancel aduanero (EU): 85359000, Peso bruto: 446.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Pour point fixe à tête sphérique Ø	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA

Pour point fixe à tête sphérique Ø	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120 mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Cu / gal Sn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn

Se ha añadido el artículo 772314 a favoritos.

Ir a favoritos

El artículo 772314 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772324 KKH 25 SQL

GTIN 4013364080188, N.º de arancel aduanero (EU): 85359000, Peso bruto: 719.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Pour point fixe à tête sphérique Ø	25 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	42,0 kA
Courant de court-circuit max. I_k1 s	29,6 kA

Pour point fixe à tête sphérique Ø	25 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 150 mm²
Courant de court-circuit max. I_k0,5 s	42,0 kA
Courant de court-circuit max. I_k1 s	29,6 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	alliage de Cu / gal Sn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn

Se ha añadido el artículo 772324 a favoritos.

Ir a favoritos

El artículo 772324 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Borne universelle

2 Productos

N.º art. 773236 UK 25 SQL

GTIN 4013364114579, N.º de arancel aduanero (EU): 85359000, Peso bruto: 713.50 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Pour point fixe à tête sphérique Ø	20 / 25 mm
Pour une largeur des boulons de raccordement T	15 mm
Plage de serrage rd/pl	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Pour point fixe à tête sphérique Ø	20 / 25 mm
Pour une largeur des boulons de raccordement T	15 mm
Plage de serrage rd/pl	20 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	St/gal Zn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Se ha añadido el artículo 773236 a favoritos.

Ir a favoritos

El artículo 773236 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 773331 UK 30 SQL

GTIN 4013364069244, N.º de arancel aduanero (EU): 85359000, Peso bruto: 793.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Open PDF

Más información

Datos técnicos

Pour point fixe à tête sphérique Ø	25 / 30 mm
Pour une largeur des boulons de raccordement T	18 mm
Plage de serrage rd/pl	30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Pour point fixe à tête sphérique Ø	25 / 30 mm
Pour une largeur des boulons de raccordement T	18 mm
Plage de serrage rd/pl	30 mm
Protection antitorsion	PK1
Pour section de câble Cu	16 ... 120^*) mm²
Courant de court-circuit max. I_k0,5 s	33,5 kA
Courant de court-circuit max. I_k1 s	23,7 kA
Norme	DIN VDE 0683-100 (EN/CEI 61230), broche à visser avec tige transversale DIN 48087
Température d'utilisation	–25 °C ... +55 °C
Matériau - plaque d'appui	St/gal Zn
Matériau - corps de serrage	alliage de Cu / gal Sn
Matériau - broche	alliage de Cu / gal Sn
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Se ha añadido el artículo 773331 a favoritos.

Ir a favoritos

El artículo 773331 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Éléments de raccordement (côté cond.) pour lignes aériennes

Detalles

Griffe de contact, version standard

N.º art. 784201 PSK 4 30 SQL

Se ha añadido el artículo 784201 a favoritos.

El artículo 784201 ha sido añadido a la cesta de compra.

N.º art. 784301 PSK 10 65 SQL

Se ha añadido el artículo 784301 a favoritos.

El artículo 784301 ha sido añadido a la cesta de compra.

Griffe de contact, accrochage facile

N.º art. 784401 PSK 4 30 SQL EH

Se ha añadido el artículo 784401 a favoritos.

El artículo 784401 ha sido añadido a la cesta de compra.

N.º art. 784501 PSK 10 65 SQL EH

Se ha añadido el artículo 784501 a favoritos.

El artículo 784501 ha sido añadido a la cesta de compra.

Griffe de contact avec ressort précontraint

N.º art. 784480 PSK FV 4 30 SQL

Se ha añadido el artículo 784480 a favoritos.

El artículo 784480 ha sido añadido a la cesta de compra.

Griffe de contact avec plage de serrage large

N.º art. 784085 PSK 10 85 SQL

Se ha añadido el artículo 784085 a favoritos.

El artículo 784085 ha sido añadido a la cesta de compra.

Borne à vis phase avec grande zone de serrage et barre de mise à la terre télescopique

N.º art. 769511 ESTC PSK 5000 SN7249

Debe estar registrado para descargar 769511m_D.dxf.

Se ha añadido el artículo 769511 a favoritos.

El artículo 769511 ha sido añadido a la cesta de compra.

Griffe de contact pour conducteur

N.º art. 784032 PSK 10 32 SQL

Debe estar registrado para descargar 784032.stp.

Debe estar registrado para descargar 784032.igs.

Debe estar registrado para descargar 784032.dwg.

Debe estar registrado para descargar 784032.jt.

Debe estar registrado para descargar 784032m_D.dxf.

Se ha añadido el artículo 784032 a favoritos.

El artículo 784032 ha sido añadido a la cesta de compra.

Griffe de contact avec étrier de sécurité

N.º art. 784038 PSK 10 32 SQL SB

Se ha añadido el artículo 784038 a favoritos.

El artículo 784038 ha sido añadido a la cesta de compra.

Boulon à tête sphérique rigide

N.º art. 772314 KKH 20 SQL

Se ha añadido el artículo 772314 a favoritos.

El artículo 772314 ha sido añadido a la cesta de compra.

N.º art. 772324 KKH 25 SQL

Se ha añadido el artículo 772324 a favoritos.

El artículo 772324 ha sido añadido a la cesta de compra.

Borne universelle

N.º art. 773236 UK 25 SQL

Se ha añadido el artículo 773236 a favoritos.

El artículo 773236 ha sido añadido a la cesta de compra.

N.º art. 773331 UK 30 SQL

Se ha añadido el artículo 773331 a favoritos.

El artículo 773331 ha sido añadido a la cesta de compra.
