Éléments de raccordement (côté terre) pour installations de distribution et lignes aériennes

  • Pour le raccordement de la terre à des pointes rondes fixes, boulon de connexion , conducteurs ronds et plats, connecteurs et profil plats
  • Pour un grand serrage jusqu'à 40 mm
  • Avec une protection contre la torsion, de type PK1 ou PK2
  • Les dispositifs de mise à la terre et court-circuit peuvent être configurés via le configurateur de mise à la terre et court-circuit en ligne

Detalles

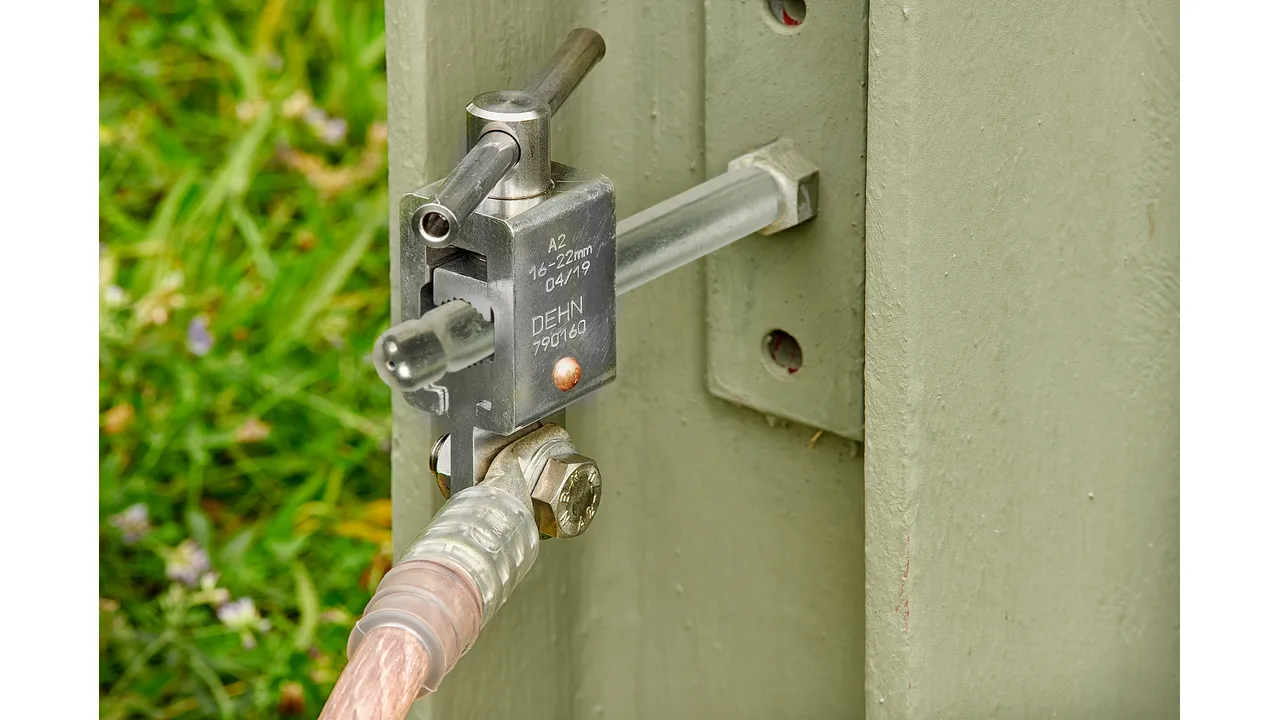

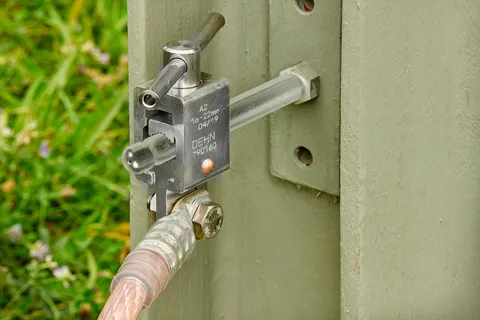

Pince de mise à la terre sur mât en acier peint.
lorem ipsum
lorem ipsum

Pince de mise à la terre universelle avec vis papillon

2 Productos

N.º art. 774034 UEK 25 FS

GTIN 4013364114586, N.º de arancel aduanero (EU): 85359000, Peso bruto: 661.60 g, Empaquetado: 1.00 pièce(s)


Figuras

Más información



Datos técnicos

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) Voir le tableau pour les plages de serrage et section max. de câble pour pinces universelles

Se ha añadido el artículo 774034 a favoritos.

El artículo 774034 ha sido añadido a la cesta de compra.

N.º art. 774130 UEK 30 FS

GTIN 4013364057739, N.º de arancel aduanero (EU): 85359000, Peso bruto: 780.00 g, Empaquetado: 1.00 pièce(s)


Figuras



Datos técnicos

Pour point fixe à tête sphérique Ø 25 / 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) Voir le tableau pour les plages de serrage et section max. de câble pour pinces universelles

Se ha añadido el artículo 774130 a favoritos.

El artículo 774130 ha sido añadido a la cesta de compra.


Pince de mise à la terre universelle avec poignée

2 Productos

N.º art. 774234 UEK 25 HG

GTIN 4013364114593, N.º de arancel aduanero (EU): 85359000, Peso bruto: 771.60 g, Empaquetado: 1.00 pièce(s)


Figuras

Más información



Datos técnicos

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Se ha añadido el artículo 774234 a favoritos.

El artículo 774234 ha sido añadido a la cesta de compra.

N.º art. 774330 UEK 30 HG

GTIN 4013364057715, N.º de arancel aduanero (EU): 85359000, Peso bruto: 941.00 g, Empaquetado: 1.00 pièce(s)


Figuras

Más información



Datos técnicos

Pour point fixe à tête sphérique Ø 25 / 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) voir tableau indiquant les plages de serrage et la section max. du câble pour les bornes universelles

Se ha añadido el artículo 774330 a favoritos.

El artículo 774330 ha sido añadido a la cesta de compra.


Pince de mise à la terre universelle avec étau

2 Productos

N.º art. 774434 UEK 25 SKN

GTIN 4013364114609, N.º de arancel aduanero (EU): 85359000, Peso bruto: 712.00 g, Empaquetado: 1.00 pièce(s)


Figuras



Datos técnicos

Pour point fixe à tête sphérique Ø 20 / 25 mm
Pour une largeur des boulons de raccordement T 15 mm
Plage de serrage rd/pl 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) Voir le tableau pour les plages de serrage et section max. de câble pour pinces universelles

Se ha añadido el artículo 774434 a favoritos.

El artículo 774434 ha sido añadido a la cesta de compra.

N.º art. 774530 UEK 30 SKN

GTIN 4013364057746, N.º de arancel aduanero (EU): 85359000, Peso bruto: 700.00 g, Empaquetado: 1.00 pièce(s)


Figuras



Datos técnicos

Pour point fixe à tête sphérique Ø 30 mm
Pour une largeur des boulons de raccordement T 18 mm
Plage de serrage rd/pl 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120*) mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA
*) Voir le tableau pour les plages de serrage et section max. de câble pour pinces universelles

Se ha añadido el artículo 774530 a favoritos.

El artículo 774530 ha sido añadido a la cesta de compra.


Pointe ronde rigide avec vis papillon

2 Productos

N.º art. 772312 KKH 20 FS

GTIN 4013364054431, N.º de arancel aduanero (EU): 85359000, Peso bruto: 480.00 g, Empaquetado: 1.00 pièce(s)


Figuras



Datos técnicos

Pour point fixe à tête sphérique Ø 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Se ha añadido el artículo 772312 a favoritos.

El artículo 772312 ha sido añadido a la cesta de compra.

N.º art. 772322 KKH 25 FS

GTIN 4013364054455, N.º de arancel aduanero (EU): 85359000, Peso bruto: 747.00 g, Empaquetado: 1.00 pièce(s)


Figuras



Datos técnicos

Pour point fixe à tête sphérique Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Se ha añadido el artículo 772322 a favoritos.

El artículo 772322 ha sido añadido a la cesta de compra.


Pointe ronde rigide avec poignée

2 Productos

N.º art. 772313 KKH 20 HG

GTIN 4013364054448, N.º de arancel aduanero (EU): 85359000, Peso bruto: 400.00 g, Empaquetado: 1.00 pièce(s)


Figuras

Más información



Datos técnicos

Pour point fixe à tête sphérique Ø 20 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 120 mm2
Courant de court-circuit max. Ik 0,5 s 33,5 kA
Courant de court-circuit max. Ik 1 s 23,7 kA

Se ha añadido el artículo 772313 a favoritos.

El artículo 772313 ha sido añadido a la cesta de compra.

N.º art. 772323 KKH 25 HG

GTIN 4013364054462, N.º de arancel aduanero (EU): 85359000, Peso bruto: 876.00 g, Empaquetado: 1.00 pièce(s)


Figuras

Más información



Datos técnicos

Pour point fixe à tête sphérique Ø 25 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Se ha añadido el artículo 772323 a favoritos.

El artículo 772323 ha sido añadido a la cesta de compra.


Bout de connecteur de mise à la terre avec écrou papillon

2 Productos

N.º art. 775621 EAS EK FM 12

GTIN 4013364102545, N.º de arancel aduanero (EU): 85359000, Peso bruto: 311.00 g, Empaquetado: 1.00 pièce(s)


Figuras

Más información



Datos técnicos

Dimensions M12
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Se ha añadido el artículo 775621 a favoritos.

El artículo 775621 ha sido añadido a la cesta de compra.

N.º art. 775631 EAS EK FM 16

GTIN 4013364102552, N.º de arancel aduanero (EU): 85359000, Peso bruto: 290.00 g, Empaquetado: 1.00 pièce(s)


Figuras



Datos técnicos

Dimensions M16
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Se ha añadido el artículo 775631 a favoritos.

El artículo 775631 ha sido añadido a la cesta de compra.


Bout de connecteur de mise à la terre avec vis papillon

2 Productos

N.º art. 775626 EAS EK FS 12

GTIN 4013364102569, N.º de arancel aduanero (EU): 85359000, Peso bruto: 343.00 g, Empaquetado: 1.00 pièce(s)


Figuras



Datos técnicos

Dimensions M12 x 15 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Se ha añadido el artículo 775626 a favoritos.

El artículo 775626 ha sido añadido a la cesta de compra.

N.º art. 775636 EAS EK FS 16

GTIN 4013364102576, N.º de arancel aduanero (EU): 85359000, Peso bruto: 350.00 g, Empaquetado: 1.00 pièce(s)


Figuras



Datos técnicos

Dimensions M16 x 15 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150 mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA

Se ha añadido el artículo 775636 a favoritos.

El artículo 775636 ha sido añadido a la cesta de compra.


Bague de mise à la terre avec vis papillon

Pour point de mise à la terre fixe avec écrou

1 Producto

N.º art. 790150 EAB RN 16 FS

GTIN 4013364005365, N.º de arancel aduanero (EU): 85359000, Peso bruto: 450.00 g, Empaquetado: 1.00 pièce(s)


Figuras



Datos técnicos

Dimensions Ø16 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 150*) mm2
Courant de court-circuit max. Ik 0,5 s 42,0 kA
Courant de court-circuit max. Ik 1 s 29,6 kA
*) Pour des longueurs de câble> 4000 mm: max. 95 mm2 (26,5 kA / 0,5 s)

Se ha añadido el artículo 790150 a favoritos.

El artículo 790150 ha sido añadido a la cesta de compra.


Bague de mise à la terre avec étau

Pour point de mise à la terre fixe avec écrou

1 Producto

N.º art. 790160 EAB RN 16 SKN

GTIN 4013364018693, N.º de arancel aduanero (EU): 85359000, Peso bruto: 737.40 g, Empaquetado: 1.00 pièce(s)


Figuras



Datos técnicos

Dimensions Ø16 mm
Protection antitorsion PK2
Pour section de câble Cu 16 ... 150**) mm2
Courant de court-circuit max. Ik 0,5 s 29,6 kA
Courant de court-circuit max. Ik 1 s 29,6 kA
**) Courant de court-circuit, même avec temps de déconnexion Ik 1 s maximale 29,6 kA

Se ha añadido el artículo 790160 a favoritos.

El artículo 790160 ha sido añadido a la cesta de compra.


Pince de mise à la terre avec étau et disque sur ressort

Une plaque de fraisage, un disque sur ressort et une longue barre sur l'étau pour un contact fiable

1 Producto

N.º art. 792190 EFK FL40 SKN

GTIN 4013364068315, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.32 kg, Empaquetado: 1.00 pièce(s)


Figuras



Datos técnicos

Plage de serrage jusqu'à 40 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 95 mm2
Courant de court-circuit max. Ik 0,5 s 26,5 kA
Courant de court-circuit max. Ik 1 s 18,7 kA

Se ha añadido el artículo 792190 a favoritos.

El artículo 792190 ha sido añadido a la cesta de compra.


Pince de mise à la terre avec étau

Une plaque de fraisage et une longue barre sur l'étau pour un contact fiable

1 Producto

N.º art. 792030 EFK FL30 SKN

GTIN 4013364005853, N.º de arancel aduanero (EU): 85359000, Peso bruto: 610.00 g, Empaquetado: 1.00 pièce(s)


Figuras



Datos técnicos

Plage de serrage jusqu'à 30 mm
Protection antitorsion PK1
Pour section de câble Cu 16 ... 50 mm2
Courant de court-circuit max. Ik 0,5 s 14,0 kA
Courant de court-circuit max. Ik 1 s 9,9 kA

Se ha añadido el artículo 792030 a favoritos.

El artículo 792030 ha sido añadido a la cesta de compra.
