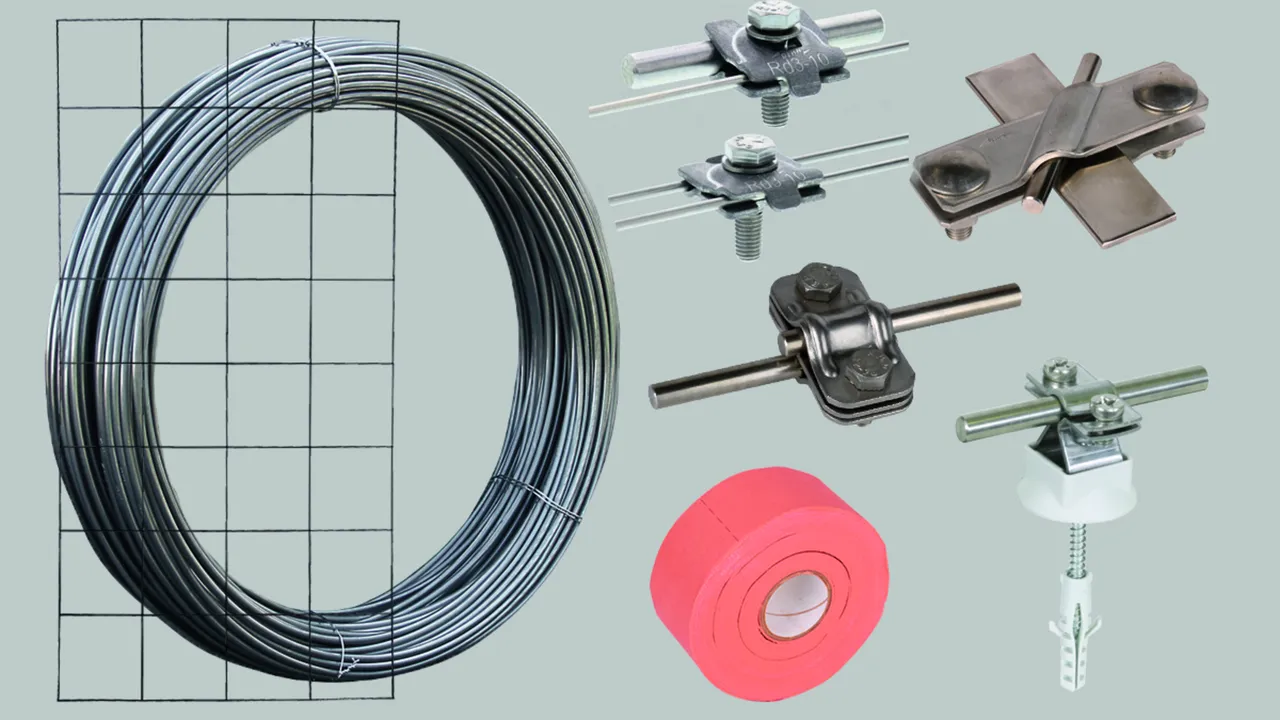

Contrôle du potentiel

Tapis de protection contre la tension de pas

Selon VDE/ABB Fiche technique « Protection contre la foudre des refuges »

En cas de pose en chevauchement des treillis, il faut environ 6 pièces de bornes de raccordement par treillis (avec bande anticorrosion, référence 556 125).
Pour des données plus précises, veuillez consulter les instructions de montage correspondantes.

Remarque :
Les grilles de terre sont décapées et passivées conformément aux exigences de la norme DIN VDE 0151.

1 Producto

N.º art. 618214 GMA 250 2000X1000X4 V4A

GTIN 4013364322950, N.º de arancel aduanero (EU): 73141400, Peso bruto: 2.00 kg, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Tapis de protection contre la tension de pas
conformément à la fiche d'information VDE / ABB
"Protection contre la foudre des refuges",
selon l'exigence normative
Teinté et passivé selon DIN VDE 0151
Matériau: INOX (V4A)
Dimension: 2000 x 1000 x 4 mm
Dimension des mailles: 250 mm

produit : DEHN
Type: GMA 250 2000X1000X4 V4A
Référence: 618214
ou équivalent



Datos técnicos

Matériau INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Dimension (l x b x t) 2000 x 1000 x 4 mm
Dimension des mailles 250 mm

Se ha añadido el artículo 618214 a favoritos.

Ir a favoritos

El artículo 618214 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pince de connexion pour tapis en treillis

Pince de raccordement pour le raccordement de treillis ou pour la connexion de treillis à des systèmes de mise à la terre.

2 Productos

N.º art. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN 4013364385306, N.º de arancel aduanero (EU): 85359000, Peso bruto: 52.08 g, Empaquetado: 50.00 pièce(s)

Figuras

Más información

Borne de connexion pour connecter des mailles
ou pour connecter des mailles à des systèmes de mise à la terre
avec vis M8
Matériau: INOX (V4A)
Zone de serrage Rd: 3-10 mm
Raccordement (rigide/multi-brins): 16 mm2
Tenue au courant de foudre (10/350 µs): 25 kA
Normes: en référence à la norme DIN EN 62561-1

produit : DEHN
Type: MMVK 3.5 8.10 SKM8X30 V4A
Référence: 540271
ou équivalent

Certificados



Datos técnicos

Matériau INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Zone de serrage Rd 3-10 mm
Raccordement (rigide/multi-brins) 16 mm2
Tenue au courant de foudre (10/350 µs) 25 kA
Normes en référence à la norme DIN EN 62561-1

Se ha añadido el artículo 540271 a favoritos.

Ir a favoritos

El artículo 540271 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN 4013364320536, N.º de arancel aduanero (EU): 85359000, Peso bruto: 99.56 g, Empaquetado: 50.00 pièce(s)

Figuras

Más información

Pince de connexion pour connecter des tapis de treillis
ou pour raccorder des treillis aux systèmes de mise à la terre
avec vis M8 et écrou à cliquet.
Matériau: INOX (V4A)
Plage de serrage rd / rd: 8-10 / 3-4 mm
Plage de serrage rd / rd: 3-4 / 3-4 mm
Raccordement (rigide/multi-brins): 4-50 mm2
Tenue au courant de foudre (10/350 µs): 25 kA
Normes: D'après la norme DIN 62561-1

produit : DEHN
Type: UEK 8.10 AQ3/4 M8 V4A
Référence: 540270
ou équivalent



Datos técnicos

Matériau INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Plage de serrage rd / rd 8-10 / 3-4 mm
Plage de serrage rd / rd 3-4 / 3-4 mm
Raccordement (rigide/multi-brins) 4-50 mm2
Tenue au courant de foudre (10/350 µs) 25 kA
Normes D'après la norme DIN 62561-1
