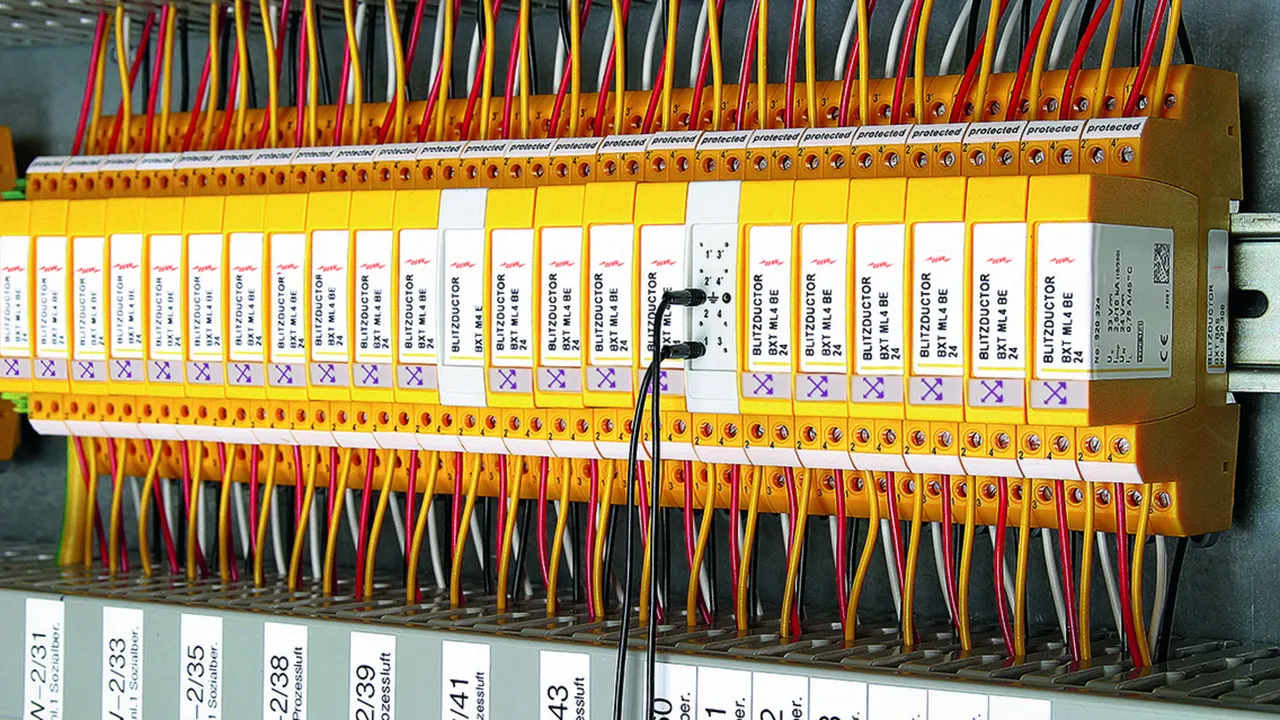

BLITZDUCTOR XT moduli di protezione

Scaricatore combinato per corrente di fulmine/ limitatore di sovratensione

Elevata capacità di scarica per interfacce a 2, 3 o 4 fili
Portata di corrente di fulmine fino a 10 kA (10/350 μs)
Basso livello di protezione, adatto anche per la protezione di utenze finali

Con verifica LifeCheck integrata

Permette la verifica dello scaricatore durante l'esercizio
Riconosce anche scaricatori parzialmente danneggiati
Elevata continuità di servizio con sostituzione anticipata dello scaricatore

Scaricatore componibile in modulo di protezione ed elemento base

Provato contro vibrazioni e shock meccanico per un sicuro funzionamento
Componenti di protezione integrati nel modulo di protezione
Disponibili due elementi base universali a scelta con / senza sezionamento del segnale
Esecuzione molto stretta, 4 fili singoli, 2 coppie di fili su 12 mm di larghezza d'ingombro

Detalles

Blocco del modulo sicuro contro vibrazioni e inversioni di polarità.

lorem ipsum — Blocco del modulo sicuro contro vibrazioni e inversioni di polarità.

Morsetto a molla EMC come accessorio per contatto schermato duraturo, a bassa impedanza.

Costruzione a due componenti con elemento base universale e modulo di protezione specifico per l'applicazione.

Tutti gli elementi di protezione integrati nel modulo a innesto e controllati tramite LifeCheck.

BXT ML4 B 180

Modulo di protezione per corrente di fulmine a 4 fili con RFID-LifeCheck in costruzione stretta, per quasi tutte le applicazioni in combinazione con limitatori di sovratensione Q a valle oppure scaricatori combinati con livello di tensione uguale o inferiore. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920310 BXT ML4 B 180

GTIN 4013364109124, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.60 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione per corrente di fulmine BLITZDUCTOR BXT ML4 B 180
Modulo di protezione per corrente di fulmine Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli
Con LifeCheck integrato
verifica dello scaricatore senza contatto
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 180 V
Corrente nominale con 45 °C: 1,2 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 B 180
Art.: 920310
o similare.

Certificados

Datos técnicos

Classe SPD	H
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale con 45 °C (I_L )	1,2 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	0,4 Ohm
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	H
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale con 45 °C (I_L )	1,2 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 600 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 650 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	0,4 Ohm
Capacità filo-filo (C)	≤ 16 pF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾dettagli vedi: www.dehn.it

Se ha añadido el artículo 920310 a favoritos.

Ir a favoritos

El artículo 920310 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BE 5 – BE 180

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 4 fili singoli con potenziale di riferimento comune e per interfacce non simmetriche. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

7 Productos

N.º art. 920320 BXT ML4 BE 5

GTIN 4013364109032, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.00 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinata con LifeCheck BLITZDUCTOR XT BE 5
Modulo di protezione combinata Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21 e
coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli.
Con LifeCheck integrato per la prova senza contatto dello scaricatore
Innestabile nell'elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 6 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 5
Art.: 920320
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	6 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-PG (f_G )	1,0 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6 V
Tensione massima continuativa AC (U_C )	4,2 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 29 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 27 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 18 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 9 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-PG (f_G )	1,0 MHz
Capacità filo-filo (C)	≤ 2,7 nF
Capacità filo-PG (C)	≤ 5,4 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920320 a favoritos.

Ir a favoritos

El artículo 920320 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920322 BXT ML4 BE 12

GTIN 4013364109049, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.70 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BE 12
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22per la protezione di 4 fili singoli.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.

Tensione massima continuativa DC: 15 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 12
Art.: 920322
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	15 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-PG (f_G )	2,7 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Tensione massima continuativa AC (U_C )	10,6 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 50 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 37 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 38 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 19 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-PG (f_G )	2,7 MHz
Capacità filo-filo (C)	≤ 1,0 nF
Capacità filo-PG (C)	≤ 2,0 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920322 a favoritos.

Ir a favoritos

El artículo 920322 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920324 BXT ML4 BE 24

GTIN 4013364109056, N.º de arancel aduanero (EU): 85363010, Peso bruto: 45.00 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BE 24
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 24
Art.: 920324
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-PG (f_G )	6,8 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 102 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 66 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 90 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 45 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-PG (f_G )	6,8 MHz
Capacità filo-filo (C)	≤ 0,5 nF
Capacità filo-PG (C)	≤ 1,0 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920324 a favoritos.

Ir a favoritos

El artículo 920324 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920336 BXT ML4 BE 36

GTIN 4013364118539, N.º de arancel aduanero (EU): 85363010, Peso bruto: 47.50 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BE 36
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 45 V
Corrente nominale con 45 °C: 1,8 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 36
Art.: 920336
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	45 V
Corrente nominale con 45 °C (I_L )	1,8 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	0,43 Ohm
Frequenza limite filo-PG (f_G )	3,8 MHz
Omologazioni	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	36 V
Tensione massima continuativa DC (U_C )	45 V
Tensione massima continuativa AC (U_C )	31 V
Corrente nominale con 45 °C (I_L )	1,8 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 140 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 85 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 112 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 56 V
Impedenza longitudinale per filo	0,43 Ohm
Frequenza limite filo-PG (f_G )	3,8 MHz
Capacità filo-filo (C)	≤ 0,8 nF
Capacità filo-PG (C)	≤ 1,6 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920336 a favoritos.

Ir a favoritos

El artículo 920336 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920325 BXT ML4 BE 48

GTIN 4013364109063, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.20 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BE 48
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 54 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 48
Art.: 920325
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	54 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-PG (f_G )	8,7 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	54 V
Tensione massima continuativa AC (U_C )	38,1 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 160 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 95 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 140 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 70 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-PG (f_G )	8,7 MHz
Capacità filo-filo (C)	≤ 0,35 nF
Capacità filo-PG (C)	≤ 0,7 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920325 a favoritos.

Ir a favoritos

El artículo 920325 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920326 BXT ML4 BE 60

GTIN 4013364109070, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.00 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BE 60
Modulo di protezione combinato Tipo 2 / P1 BLITZDUCTOR SP,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 70 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 60
Art.: 920326
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	70 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-PG (f_G )	9,0 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	60 V
Tensione massima continuativa DC (U_C )	70 V
Tensione massima continuativa AC (U_C )	49,5 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 220 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 125 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 180 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 90 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-PG (f_G )	9,0 MHz
Capacità filo-filo (C)	≤ 250 pF
Capacità filo-PG (C)	≤ 500 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920326 a favoritos.

Ir a favoritos

El artículo 920326 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920327 BXT ML4 BE 180

GTIN 4013364109087, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.30 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BE 180
Modulo di protezione combinato Tipo 1 / P2 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 4 fili singoli.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 180 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE 180
Art.: 920327
o similare.

Certificados

Datos técnicos

Classe SPD	L
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-PG (f_G )	25,0 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	L
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 520 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 300 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 500 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 250 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-PG (f_G )	25,0 MHz
Capacità filo-filo (C)	≤ 120 pF
Capacità filo-PG (C)	≤ 240 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920327 a favoritos.

Ir a favoritos

El artículo 920327 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BD 5 – BD 180

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 2 coppie di fili di interfacce simmetriche con separazione galvanica. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

6 Productos

N.º art. 920340 BXT ML4 BD 5

GTIN 4013364108967, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.10 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BD 5
Modulo di protezione combinato Tipo 1 / P1BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 2 coppie di fili.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 6,0 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD 5
Art.: 920340
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	6,0 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	1,0 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,0 V
Tensione massima continuativa AC (U_C )	4,2 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 25 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 9 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	1,0 MHz
Capacità filo-filo (C)	≤ 5,4 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920340 a favoritos.

Ir a favoritos

El artículo 920340 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920342 BXT ML4 BD 12

GTIN 4013364108974, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.30 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BD 12
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 2 coppie di fili.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 15 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD 12
Art.: 920342
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	15 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	2,8 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Tensione massima continuativa AC (U_C )	10,6 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 26 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 19 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	2,8 MHz
Capacità filo-filo (C)	≤ 2,0 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920342 a favoritos.

Ir a favoritos

El artículo 920342 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920344 BXT ML4 BD 24

GTIN 4013364108981, N.º de arancel aduanero (EU): 85363010, Peso bruto: 45.30 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCkeck BLITZDUCTOR XT BD 24
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 2 coppie di fili.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD 24
Art.: 920344
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	7,8 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 52 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 45 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	7,8 MHz
Capacità filo-filo (C)	≤ 1,0 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920344 a favoritos.

Ir a favoritos

El artículo 920344 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920345 BXT ML4 BD 48

GTIN 4013364108998, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.50 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con Life Check BLITZDUCTOR XT BD 48
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 2 coppie di fili.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 54 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD 48
Art.: 920345
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	54 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	8,7 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	54 V
Tensione massima continuativa AC (U_C )	38,1 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 80 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 70 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	8,7 MHz
Capacità filo-filo (C)	≤ 0,7 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920345 a favoritos.

Ir a favoritos

El artículo 920345 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920346 BXT ML4 BD 60

GTIN 4013364109001, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.70 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BD 60
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 2 coppie di fili.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 70 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD 60
Art.: 920346
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	70 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	11,0 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	60 V
Tensione massima continuativa DC (U_C )	70 V
Tensione massima continuativa AC (U_C )	49,5 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 110 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 90 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	11,0 MHz
Capacità filo-filo (C)	≤ 500 pF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920346 a favoritos.

Ir a favoritos

El artículo 920346 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920347 BXT ML4 BD 180

GTIN 4013364109018, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.50 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BD 180
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21
Coordinamento energetico in accordo a
IEC 61643-22 per la protezione di 2 coppie di fili.
Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 180 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD 180
Art.: 920347
o similare.

Certificados

Datos técnicos

Classe SPD	L
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	25,0 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	L
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 270 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 250 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	25,0 MHz
Capacità filo-filo (C)	≤ 240 pF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920347 a favoritos.

Ir a favoritos

El artículo 920347 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BPD 24

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 2 coppie di fili nei sistemi da 24 V DC. Impiego adatto anche per polo negativo di terra. Le resistenze PTC integrate permettono un resettaggio sicuro del modulo di protezione in seguito all'interferenza nel circuito dell'impianto con corrente di cortocircuito fino a 40 A.

1 Producto

N.º art. 920314 BXT ML4 BPD 24

GTIN 4013364261396, N.º de arancel aduanero (EU): 85363010, Peso bruto: 39.66 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Modulo di protezione combinata con LifeCheck BLITZDUCTOR XT BPD 24
Modulo di protezione combinata Tipo 1 /
P1 BLITZDUCTOR XT, provato in accordo a CEI EN 61643-21
coordinamento energetico in accordo a IEC 61643-22 per la protezione
di 2 coppie di fili nei sistemi da 24 V DC. Impiego adatto anche per polo negativo di terra.
Le resistenze PTC integrate permettono una protezione da sovracorrente fino a 40 A.
Indicazione con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 70 °C: 0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BPD 24
Art.: 920314
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 70 °C (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	tip. 10 Ohm
Frequenza limite filo-filo (f_G )	4 MHz
Omologazioni	SIL

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 70 °C (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 55 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 650 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 45 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	tip. 10 Ohm
Frequenza limite filo-filo (f_G )	4 MHz
Capacità filo-filo (C)	≤ 1,0 nF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d’esercizio (T_U )	-40 °C ... +70 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	SIL

Se ha añadido el artículo 920314 a favoritos.

Ir a favoritos

El artículo 920314 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BC 5 / 24

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione fino a 4 fili singoli con separazione galvanica con potenziale di riferimento comune. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

2 Productos

N.º art. 920350 BXT ML4 BC 5

GTIN 4013364109131, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.60 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML4 BC 5
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22 per la protezione
di 4 fili singoli con separazione galvanica con potenziale di riferimento comune. Con LifeCheck integrato per
verifica dello scaricatore senza contatto
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 6,0 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BC 5
Art.: 920350
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	6,0 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	1,0 MHz
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,0 V
Tensione massima continuativa AC (U_C )	4,2 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 25 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 9 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	1,0 MHz
Capacità filo-filo (C)	≤ 5,4 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920350 a favoritos.

Ir a favoritos

El artículo 920350 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920354 BXT ML4 BC 24

GTIN 4013364109148, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.90 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML4 BC 24
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22 per la protezione
di 4 fili singoli con separazione galvanica con potenziale di riferimento comune. Con LifeCheck integrato per
verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BC 24
Art.: 920354
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	5,7 MHz
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 55 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 45 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	5,7 MHz
Capacità filo-filo (C)	≤ 1,0 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920354 a favoritos.

Ir a favoritos

El artículo 920354 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BE C 12 / 24

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 2 coppie di fili a interfaccia simmetrica con circuito di protezione d’ingresso a diodi, loop di corrente (TTY) ed ingressi opto-accoppiatori. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

2 Productos

N.º art. 920362 BXT ML4 BE C 12

GTIN 4013364120587, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.20 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato BLITZDUCTOR XT BXT ML4 BE C 12
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT, tetrapolare,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di interfacce simmetriche con circuito di protezione d’ingresso a diodi,
loop di corrente e ingressi opto-accoppiatori.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4
Tensione massima continuativa DC: 15 V
Corrente nominale con 80 °C: 0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE C 12
Art.: 920362
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	15 V
Corrente nominale con 80 °C (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	13,8 Ohm
Frequenza limite filo-PG (f_G )	0,85 MHz
Omologazioni	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Tensione massima continuativa AC (U_C )	10,6 V
Corrente nominale con 80 °C (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 30 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 35 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 19 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 19 V
Impedenza longitudinale per filo	13,8 Ohm
Frequenza limite filo-PG (f_G )	0,85 MHz
Capacità filo-filo (C)	≤ 3,2 nF
Capacità filo-PG (C)	≤ 3,2 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920362 a favoritos.

Ir a favoritos

El artículo 920362 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920364 BXT ML4 BE C 24

GTIN 4013364109155, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.70 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato BLITZDUCTOR XT BXT ML4 BE C 24
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT, tetrapolare,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di interfacce simmetriche con circuito di protezione d’ingresso a diodi,
loop di corrente e ingressi opto-accoppiatori.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4
Tensione massima continuativa DC: 33 V
Corrente nominale con 80 °C: 0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE C 24
Art.: 920364
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 80 °C (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	28,8 Ohm
Frequenza limite filo-PG (f_G )	1,7 MHz
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 80 °C (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 52 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 66 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 45 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 45 V
Impedenza longitudinale per filo	28,8 Ohm
Frequenza limite filo-PG (f_G )	1,7 MHz
Capacità filo-filo (C)	≤ 1,5 nF
Capacità filo-PG (C)	≤ 1,5 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920364 a favoritos.

Ir a favoritos

El artículo 920364 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BE HF 5

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 4 fili singoli con potenziale di riferimento comune e di trasmissioni ad alta frequenza senza separazione galvanica. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920370 BXT ML4 BE HF 5

GTIN 4013364109117, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.00 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML4 BE HF 5
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22,
per la protezione di due coppie di fili. Adatto per un'elevata percentuale di dati.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4
Tensione massima continuativa DC: 6,0 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE HF 5
Art.: 920370
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	6,0 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-PG (f_G )	100,0 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,0 V
Tensione massima continuativa AC (U_C )	4,2 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 26 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 40 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 11 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 11 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-PG (f_G )	100,0 MHz
Capacità filo-filo (C)	≤ 20 pF
Capacità filo-PG (C)	≤ 25 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920370 a favoritos.

Ir a favoritos

El artículo 920370 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BD HF 5 / 24

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 2 coppie di fili di sistemi bus con separazione galvanica e ad alta frequenza oppure trasmissioni video a due fili. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

2 Productos

N.º art. 920371 BXT ML4 BD HF 5

GTIN 4013364109094, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.80 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato BLITZDUCTOR XT BXT ML4 BD HF 5
Modulo di protezione combinata Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21 e
coordinamento energetico in accordo a IEC 61643-22
per la protezione di 2 coppie di fili. Adatto per elevate epercentuali di dati.
Con LifeCheck integrato per verifica
dello scaricatore senza contatto. Innestabile
in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 6,0 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD HF 5
Art.: 920371
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	6,0 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	100,0 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ dettagli vedasi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,0 V
Tensione massima continuativa AC (U_C )	4,2 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 25 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 11 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	100,0 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedasi: www.dehn.it

Se ha añadido el artículo 920371 a favoritos.

Ir a favoritos

El artículo 920371 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920375 BXT ML4 BD HF 24

GTIN 4013364109100, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.00 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato BLITZDUCTOR XT BXT ML4 BD HF 24
Modulo di protezione combinato Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21 e
coordinamento energetico in accordo a IEC 61643-22
per la protezione di 2 coppie di fili. Adatto per elevate epercentuali di dati.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BD HF 24
Art.: 920375
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	100,0 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedasi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 47 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	100,0 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedasi: www.dehn.it

Se ha añadido el artículo 920375 a favoritos.

Ir a favoritos

El artículo 920375 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 MY 110 / 250

Modulo di protezione da sovratensioni con RFID-LifeCheck, costruzione stretta, per la protezione di 4 fili di interfacce di segnale multifilari. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

2 Productos

N.º art. 920388 BXT ML4 MY 110

GTIN 4013364137370, N.º de arancel aduanero (EU): 85363010, Peso bruto: 34.70 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Modulo di protezione combinato BLITZDUCTOR XT BXT ML4 MY 110
Modulo di protezione da sovratensione Tipo 2 / P3 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico
in accordo a IEC 61643-22 per la protezione di due interfacce
simmetriche con sezionamento galvanico. Con LifeCheck
integrato per verifica dello scaricatore senza contatto. Innestabile
in elemento base BXT BAS / BSP BAS 4.
Corrente nominale con 80 °C: 3,0 A

Fabbricato: DEHN
Tipo: BXT ML4 MY 110
Art.: 920388
o similare.

Certificados

Datos técnicos

Classe SPD	U
Tensione massima continuativa DC filo-filo (U_C )	170 V
Tensione massima continuativa DC filo-PG (U_C )	85 V
Corrente nominale con 80 °C (I_L )	3,0 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	4,5 MHz
Omologazioni	SIL
*⁾ dettagli vedasi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	U
Tensione nominale (U_N )	110 V
Tensione massima continuativa DC filo-filo (U_C )	170 V
Tensione massima continuativa DC filo-PG (U_C )	85 V
Tensione massima continuativa AC filo-filo (U_C )	120 V
Tensione massima continuativa AC filo-PG (U_C )	60 V
Corrente nominale con 80 °C (I_L )	3,0 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	2,5 kA
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 300 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 700 V
Frequenza limite filo-filo (f_G )	4,5 MHz
Capacità filo-filo (C)	≤ 1,5 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	SIL
Classificazione SIL	fino a SIL3 *⁾
*⁾ dettagli vedasi: www.dehn.it

Se ha añadido el artículo 920388 a favoritos.

Ir a favoritos

El artículo 920388 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920389 BXT ML4 MY 250

GTIN 4013364118447, N.º de arancel aduanero (EU): 85363010, Peso bruto: 36.70 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato BLITZDUCTOR XT BXT ML4 MY 225
Modulo di protezione da sovratensione Tipo 2 / P3 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico
in accordo a IEC 61643-22 per la protezione di due interfacce
simmetriche con sezionamento galvanico. Con LifeCheck
integrato per verifica dello scaricatore senza contatto. Innestabile
in elemento base BXT BAS / BSP BAS 4.
Corrente nominale con 80 °C: 3,0 A

Fabbricato: DEHN
Tipo: BXT ML4 MY 250
Art.: 920389
o similare.

Certificados

Datos técnicos

Classe SPD	V
Tensione massima continuativa DC filo-filo (U_C )	620 V
Tensione massima continuativa DC filo-PG (U_C )	320 V
Corrente nominale con 80 °C (I_L )	3,0 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Frequenza limite filo-filo (f_G )	20,0 MHz
Omologazioni	SIL
*⁾ dettagli vedasi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	V
Tensione nominale (U_N )	250 V
Tensione massima continuativa DC filo-filo (U_C )	620 V
Tensione massima continuativa DC filo-PG (U_C )	320 V
Tensione massima continuativa AC filo-filo (U_C )	500 V
Tensione massima continuativa AC filo-PG (U_C )	250 V
Corrente nominale con 80 °C (I_L )	3,0 A
Corrente impulsiva di fulmine (10/350 µs) complessiva	1,2 kA
Corrente impulsiva di fulmine (10/350 µs) per filo	0,3 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	2,5 kA
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 1100 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	20,0 MHz
Capacità filo-filo (C)	≤ 300 pF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	SIL
Classificazione SIL	fino a SIL3 *⁾
*⁾ dettagli vedasi: www.dehn.it

Se ha añadido el artículo 920389 a favoritos.

Ir a favoritos

El artículo 920389 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML4 BE BD 24

Modulo di protezione combinata per spazi ristretti con RFID-LifeCheck per la protezione di 2 fili singoli con potenziale di riferimento comune nonché di interfacce asimmetriche e di 1 coppia di fili di interfacce simmetriche con protezione galvanica. LifeCheck riconosce stati termici o elettrici di sovraccarico che richiedono la sostituzione dello scaricatore. L'indicazione avviene senza contatto per mezzo di DEHNrecord LC / MCM.

1 Producto

N.º art. 920334 BXT ML4 BE BD 24

GTIN 4013364152229, N.º de arancel aduanero (EU): 85363010, Peso bruto: 29.59 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Modulo di protezione combinata con LifeCheck BLITZDUCTOR XT BXT ML4 BE BD 24
Modulo di protezione da sovratensione
Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico
in accordo a IEC 61643-22 per la protezione di due fili singoli
con potenziale di riferimento comune e di interfacce
asimmetriche e di una coppia di fili di interfacce simmetriche con separazione galvanica.
Con LifeCheck integrato per verifica dello scaricatore senza contatto. Innestabile
in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML4 BE BD 24
Art.: 920334
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo 1-filo 2 con I_impD1 (U_P )	≤ 102 V
Livello di protezione filo 1,2 -PG con I_imp D1 (U_P )	≤ 66 V
Livello di protezione filo 3-filo 4 con I_imp D1 (U_P )	≤ 52 V
Livello di protezione filo 3,4-PG con I_imp D1 (U_P )	≤ 550 V
Livello di protezione filo 1-filo 2 con 1 kV/µs C3 (U_P )	≤ 90 V
Livello di protezione filo 1,2-PG con 1 kV/µs C3 (U_P )	≤ 45 V
Livello di protezione filo 3-filo 4 con 1 kV/µs C3 (U_P )	≤ 45 V
Livello di protezione filo 3,4-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale filo 1,2	1,8 Ohm
Impedenza longitudinale filo 3,4	1,0 Ohm
Frequenza limite filo 1,2 (f_G )	6,8 MHz
Frequenza limite filo 3,4 (f_G )	7,8 MHz
Capacità filo 1-filo 2 (C)	≤ 0,5 pF
Capacità filo 1,2-PG / filo 3-filo 4 (C)	≤ 1,0 nF
Capacità filo 3,4-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Se ha añadido el artículo 920334 a favoritos.

Ir a favoritos

El artículo 920334 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 BD 180

Modulo scaricatore combinato salvaspazio con LifeCheck RFID, per la protezione di 1 coppia di fili di interfacce simmetriche con separazione galvanica. LifeCheck riconosce gli stati di sovraccarico termico o elettrico dopo i quali lo scaricatore deve essere sostituito. L’indicazione avviene senza contatto con DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920247 BXT ML2 BD 180

GTIN 4013364116078, N.º de arancel aduanero (EU): 85363010, Peso bruto: 49.60 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BD 180
Modulo di protezione combinato Tipo 1 / P2BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico
in accordo a IEC 61643-22 per la protezione di una coppia di fili.
Con LifeCheck integrato per la verifica senza contatto dello scaricatore.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 180 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BD 180
Art.: 920247
o similare.

Certificados

Datos técnicos

Classe SPD	L
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	25,0 MHz
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedasi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	L
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 270 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 250 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	25,0 MHz
Capacità filo-filo (C)	≤ 240 pF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedasi: www.dehn.it

Se ha añadido el artículo 920247 a favoritos.

Ir a favoritos

El artículo 920247 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 BD S 5 – BD S 48

Scaricatore combinato con LifeCheck RFID per la protezione di 1 coppia di fili di interfacce simmetriche con separazione galvanica, a scelta messa a terra diretta o indiretta della schermatura. LifeCheck riconosce gli stati di sovraccarico termico o elettrico dopo i quali lo scaricatore deve essere sostituito. L’indicazione avviene senza contatto con DEHNrecord LC / SCM / MCM.

4 Productos

N.º art. 920240 BXT ML2 BD S 5

GTIN 4013364118348, N.º de arancel aduanero (EU): 85363010, Peso bruto: 27.50 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BD S 5
Modulo di protezione combinato Tipo 1 / P1, BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di una coppia di fili, a scelta schermatura indiretta o diretta.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 6,0 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BD S 5
Art.: 920240
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	6,0 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	1,0 MHz
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,0 V
Tensione massima continuativa AC (U_C )	4,2 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 25 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 9 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	1,0 MHz
Capacità filo-filo (C)	≤ 5,4 nF
Capacità filo-PG (C)	≤ 25 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920240 a favoritos.

Ir a favoritos

El artículo 920240 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920242 BXT ML2 BD S 12

GTIN 4013364118362, N.º de arancel aduanero (EU): 85363010, Peso bruto: 27.60 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BD S 12
Modulo di protezione combinato Tipo 1 / P1, BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di una coppia di fili, a scelta schermatura indiretta o diretta.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 15 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BD S 12
Art.: 920242
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	15 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	2,8 MHz
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Tensione massima continuativa AC (U_C )	10,6 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 26 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 19 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	2,8 MHz
Capacità filo-filo (C)	≤ 2,0 nF
Capacità filo-PG (C)	≤ 25 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920242 a favoritos.

Ir a favoritos

El artículo 920242 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920244 BXT ML2 BD S 24

GTIN 4013364117792, N.º de arancel aduanero (EU): 85363010, Peso bruto: 27.80 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BD S 24
Modulo di protezione combinato Tipo 1 / P1, BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di una coppia di fili, a scelta schermatura indiretta o diretta.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BD S 24
Art.: 920244
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	7,8 MHz
Omologazioni	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 52 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 45 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	7,8 MHz
Capacità filo-filo (C)	≤ 1,0 nF
Capacità filo-PG (C)	≤ 25 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920244 a favoritos.

Ir a favoritos

El artículo 920244 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920245 BXT ML2 BD S 48

GTIN 4013364118386, N.º de arancel aduanero (EU): 85363010, Peso bruto: 43.20 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BD S 48
Modulo di protezione combinato Tipo 1 / P1, BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di una coppia di fili, a scelta schermatura indiretta o diretta.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Innestabile in elemento base BXT BAS / BSP BAS 4
Tensione massima continuativa DC: 54 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BD S 48
Art.: 920245
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	54 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	8,7 MHz
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	54 V
Tensione massima continuativa AC (U_C )	38,1 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 80 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 70 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	8,7 MHz
Capacità filo-filo (C)	≤ 0,7 nF
Capacità filo-PG (C)	≤ 25 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920245 a favoritos.

Ir a favoritos

El artículo 920245 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 BE S 5 – BE S 48

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 2 fili singoli con potenziale di riferimento comune e di interfacce non simmetriche, possibilità di messa a terra diretta oppure indiretta dello schermo. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

5 Productos

N.º art. 920220 BXT ML2 BE S 5

GTIN 4013364118331, N.º de arancel aduanero (EU): 85363010, Peso bruto: 43.40 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BE S 5
Modulo di protezione combinato Tipo 1 / P1, BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di 2 coppie di fili, a scelta schermatura indiretta o diretta.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 6,0 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BE S 5
Art.: 920220
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	6,0 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-PG (f_G )	1,0 MHz
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,0 V
Tensione massima continuativa AC (U_C )	4,2 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 29 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 27 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 18 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 9 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-PG (f_G )	1,0 MHz
Capacità filo-filo (C)	≤ 2,7 nF
Capacità filo-PG (C)	≤ 5,4 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920220 a favoritos.

Ir a favoritos

El artículo 920220 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920222 BXT ML2 BE S 12

GTIN 4013364118355, N.º de arancel aduanero (EU): 85363010, Peso bruto: 27.90 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BE S 12
Modulo di protezione combinato Tipo 1 / P1, BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di 2 fili singoli, a scelta schermatura indiretta o diretta.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 15 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BE S 12
Art.: 920222
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	15 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-PG (f_G )	2,7 MHz
Omologazioni	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Tensione massima continuativa AC (U_C )	10,6 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 50 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 37 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 38 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 19 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-PG (f_G )	2,7 MHz
Capacità filo-filo (C)	≤ 1,0 nF
Capacità filo-PG (C)	≤ 2,0 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920222 a favoritos.

Ir a favoritos

El artículo 920222 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920224 BXT ML2 BE S 24

GTIN 4013364117785, N.º de arancel aduanero (EU): 85363010, Peso bruto: 44.00 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BE S 24
Modulo di protezione combinato Tipo 1 / P1, BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di 2 fili singoli, a scelta schermatura indiretta o diretta.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 33 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BE S 24
Art.: 920224
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-PG (f_G )	6,8 MHz
Omologazioni	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 102 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 66 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 90 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 45 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-PG (f_G )	6,8 MHz
Capacità filo-filo (C)	≤ 0,5 nF
Capacità filo-PG (C)	≤ 1,0 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920224 a favoritos.

Ir a favoritos

El artículo 920224 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920226 BXT ML2 BE S 36

GTIN 4013364142121, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.10 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BE S 36
Modulo di protezione combinato Tipo 1 / P1, BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di 2 fili singoli, a scelta schermatura indiretta o diretta.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 45 V
Corrente nominale con 45 °C: 1,8 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BE S 36
Art.: 920226
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	45 V
Corrente nominale con 45 °C (I_L )	1,8 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	0,43 Ohm
Frequenza limite filo-PG (f_G )	3,8 MHz
Omologazioni	UL 497B, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	36 V
Tensione massima continuativa DC (U_C )	45 V
Tensione massima continuativa AC (U_C )	31 V
Corrente nominale con 45 °C (I_L )	1,8 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 140 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 85 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 112 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 56 V
Impedenza longitudinale per filo	0,43 Ohm
Frequenza limite filo-PG (f_G )	3,8 MHz
Capacità filo-filo (C)	≤ 0,8 nF
Capacità filo-PG (C)	≤ 1,6 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, SIL
Classificazione SIL	fino a SIL3 *⁾
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920226 a favoritos.

Ir a favoritos

El artículo 920226 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 920225 BXT ML2 BE S 48

GTIN 4013364118379, N.º de arancel aduanero (EU): 85363010, Peso bruto: 27.60 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BE S 48
Modulo di protezione combinato Tipo 1 / P1, BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di 2 fili singoli, a scelta schermatura indiretta o diretta.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 54 V
Corrente nominale con 45 °C: 0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BE S 48
Art.: 920225
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	54 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-PG (f_G )	8,7 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	54 V
Tensione massima continuativa AC (U_C )	38,1 V
Corrente nominale con 45 °C (I_L )	0,75 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 160 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 95 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 140 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 70 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-PG (f_G )	8,7 MHz
Capacità filo-filo (C)	≤ 0,35 nF
Capacità filo-PG (C)	≤ 0,7 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920225 a favoritos.

Ir a favoritos

El artículo 920225 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 BE HFS 5

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 1 coppia di fili di trasmissioni ad alta frequenza senza separazione galvanica, possibilità di messa a terra diretta oppure indiretta dello schermo. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecordLC / SCM / MCM.

1 Producto

N.º art. 920270 BXT ML2 BE HFS 5

GTIN 4013364117549, N.º de arancel aduanero (EU): 85363010, Peso bruto: 28.60 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BE S 48
Modulo di protezione combinato Tipo 1 / P1, BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di 2 fili singoli, a scelta schermatura indiretta o diretta.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 6,0 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BE HFS 5
Art.: 920270
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	6,0 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-PG (f_G )	100,0 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,0 V
Tensione massima continuativa AC (U_C )	4,2 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 26 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 40 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 11 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 11 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-PG (f_G )	100,0 MHz
Capacità filo-filo (C)	≤ 20 pF
Capacità filo-PG (C)	≤ 30 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920270 a favoritos.

Ir a favoritos

El artículo 920270 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 BD HFS 5

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 1 coppia di fili di sistemi bus con separazione galvanica e ad alta frequenza oppure trasmissioni video, possibilità di messa a terra diretta oppure indiretta dello schermo. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920271 BXT ML2 BD HFS 5

GTIN 4013364117556, N.º de arancel aduanero (EU): 85363010, Peso bruto: 28.60 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BD HFS 5
Modulo di protezione combinato Tipo 1 / P1, BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di una coppia di fili.
Adatto per alte percentuali di dati, a scelta schermatura indiretta o diretta.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 6,0 V
Corrente nominale con 45 °C: 1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BD HFS 5
Art.: 920271
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	6,0 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	100,0 MHz
Omologazioni	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	6,0 V
Tensione massima continuativa AC (U_C )	4,2 V
Corrente nominale con 45 °C (I_L )	1,0 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 25 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 11 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	1,0 Ohm
Frequenza limite filo-filo (f_G )	100,0 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 25 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920271 a favoritos.

Ir a favoritos

El artículo 920271 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 B 180

Modulo di protezione per corrente di fulmine bipolare con RFID-LifeCheck e possibilità di messa a terra dello schermo, in costruzione stretta, per quasi tutte le applicazioni. Utilizzabile in combinazione con limitatori di sovratensione Q a valle oppure scaricatori combinati con livello di tensione uguale o inferiore. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920211 BXT ML2 B 180

GTIN 4013364120570, N.º de arancel aduanero (EU): 85363010, Peso bruto: 30.40 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Scaricatore per corrente di fulmine con LifeCheck BLITZDUCTOR XT BXT ML2 B 180
Modulo di protezione per corrente di fulmine Tipo 1 / P1, BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di 2 fili singoli. Con LifeCheck integrato per la verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 180 V
Corrente nominale con 45 °C: 1,2 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 B 180
Art.: 920211
o similare.

Certificados

Datos técnicos

Classe SPD	H
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale con 45 °C (I_L )	1,2 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	0,4 Ohm
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	H
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale con 45 °C (I_L )	1,2 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	10 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 600 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 650 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	0,4 Ohm
Capacità filo-filo (C)	≤ 16 pF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920211 a favoritos.

Ir a favoritos

El artículo 920211 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 BD DL S 15

Modulo di protezione combinata con RFID-LifeCheck, costruzione stretta, per la protezione di 1 coppia di fili di interfacce simmetriche con separazione galvanica, specialmente coordianto per i requisiti del bus Dupline, possibilità di messa a terra diretta oppure indiretta dello schermo. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920243 BXT ML2 BD DL S 15

GTIN 4013364126732, N.º de arancel aduanero (EU): 85363010, Peso bruto: 28.30 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Modulo di protezione combinato con LifeCheck BLITZDUCTOR XT BXT ML2 BD DL S 15
Modulo di protezione combinato
Tipo 1 / P1 provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a IEC 61643-22
per la protezione di 1 coppia di fili di interfacce simmetriche, specificamente
preparato su bus Dupline; a scelta schermatura indiretta o diretta.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 17 V
Corrente nominale con 70 °C: 0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT ML2 BD DL S 15
Art.: 920243
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	17 V
Corrente nominale con 70 °C (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	2,2 Ohm
Frequenza limite filo-filo (f_G )	2,7 MHz
Omologazioni	ATEX, IECEx, CSA & USA Hazloc, SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	M
Tensione nominale (U_N )	15 V
Tensione massima continuativa DC (U_C )	17 V
Tensione massima continuativa AC (U_C )	12 V
Corrente nominale con 70 °C (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	9 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 30 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 550 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 24 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedenza longitudinale per filo	2,2 Ohm
Frequenza limite filo-filo (f_G )	2,7 MHz
Capacità filo-filo (C)	≤ 1,9 nF
Capacità filo-PG (C)	≤ 25 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CSA & USA Hazloc, SIL
Classificazione SIL	fino a SIL3 *⁾
Omologazioni ATEX	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
Omologazioni IECEx	DEK 11.0032X: Ex nA IIC T4 Gc
Omologazioni CSA & USA Hazloc (1)	2516389: Class I Div. 2 GP A, B, C, D T4
Omologazioni CSA & USA Hazloc (2)	2516389: Class I Zone 2, AEx nA IIC T4
China Compulsory Certification	CCC n. 2021312304001155
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920243 a favoritos.

Ir a favoritos

El artículo 920243 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 MY 250

Modulo di protezione da sovratensioni con RFID-LifeCheck, costruzione stretta, per la protezione di 2 fili di interfacce di segnale multifilari fino a 250 V AC. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920289 BXT ML2 MY 250

GTIN 4013364135840, N.º de arancel aduanero (EU): 85363010, Peso bruto: 29.20 g, Empaquetado: 1.00 pz.

Predecesor

Figuras

Más información

Archivos CAD

Modulo di protezione da sovratensioni con LifeCheck BLITZDUCTOR BXT ML2 MY 250
Modulo di protezione da sovratensioni Tipo 2 / P3 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a
IEC 61643-22 per la protezione di un'interfaccia simmetrica con sezionamento galvanico.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Corrente nominale con 80 °C: 3,0 A

Fabbricato: DEHN
Tipo: BXT ML2 MY 250
Art.: 920289
o similare.

Certificados

Datos técnicos

Classe SPD	V
Tensione massima continuativa DC filo-filo (U_C )	620 V
Tensione massima continuativa DC filo-PG (U_C )	320 V
Corrente nominale con 80 °C (I_L )	3,0 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	5 kA
Frequenza limite filo-filo (f_G )	20,0 MHz
Omologazioni	SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	V
Tensione nominale (U_N )	250 V
Tensione massima continuativa DC filo-filo (U_C )	620 V
Tensione massima continuativa DC filo-PG (U_C )	320 V
Tensione massima continuativa AC filo-filo (U_C )	500 V
Tensione massima continuativa AC filo-PG (U_C )	250 V
Corrente nominale con 80 °C (I_L )	3,0 A
Corrente impulsiva di fulmine (10/350 µs) complessiva	0,6 kA
Corrente impulsiva di fulmine (10/350 µs) per filo	0,3 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	2,5 kA
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 1100 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1200 V
Frequenza limite filo-filo (f_G )	20,0 MHz
Capacità filo-filo (C)	≤ 300 pF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	SIL
Classificazione SIL	fino a SIL3 *⁾
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920289 a favoritos.

Ir a favoritos

El artículo 920289 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT ML2 MY E 110

Modulo di protezione da sovratensioni con RFID-LifeCheck, costruzione stretta, per la protezione di 2 fili di interfacce di segnale multifilari. LifeCheck riconosce sovraccarichi termici ed elettrici che richiedono la sostituzione dello scaricatore. La segnalazione avviene senza contatto tramite DEHNrecord LC / SCM / MCM.

1 Producto

N.º art. 920288 BXT ML2 MY E 110

GTIN 4013364137363, N.º de arancel aduanero (EU): 85363010, Peso bruto: 31.60 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Modulo di protezione da sovratensioni con LifeCheck BLITZDUCTOR XT ML2 MY E 110
Modulo di protezione da sovratensioni Tipo 2 / P2 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico in accordo a
IEC 61643-22 per la protezione di due interfacce simmetriche con sezionamento galvanico.
Con LifeCheck integrato per verifica dello scaricatore senza contatto.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Corrente nominale con 80 °C: 3,0 A

Fabbricato: DEHN
Tipo: BXT ML2 MY E 110
Art.: 920288
o similare.

Certificados

Datos técnicos

Classe SPD	U
Tensione massima continuativa DC filo-filo (U_C )	170 V
Tensione massima continuativa DC filo-PG (U_C )	85 V
Corrente nominale con 80 °C (I_L )	3,0 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	5 kA
Impedenza longitudinale per filo	0 Ohm
Frequenza limite filo-filo (f_G )	4,5 MHz
Omologazioni	SIL
*⁾ dettagli vedi: www.dehn.it

Controllo dell’SPD	LifeCheck
Classe SPD	U
Tensione nominale (U_N )	110 V
Tensione massima continuativa DC filo-filo (U_C )	170 V
Tensione massima continuativa DC filo-PG (U_C )	85 V
Tensione massima continuativa AC filo-filo (U_C )	120 V
Tensione massima continuativa AC filo-PG (U_C )	60 V
Corrente nominale con 80 °C (I_L )	3,0 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	2,5 kA
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 300 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 700 V
Impedenza longitudinale per filo	0 Ohm
Frequenza limite filo-filo (f_G )	4,5 MHz
Capacità filo-filo (C)	≤ 1,5 nF
Capacità filo-PG (C)	≤ 25 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BXT BAS / BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	SIL
Classificazione SIL	fino a SIL3 *⁾
*⁾ dettagli vedi: www.dehn.it

Se ha añadido el artículo 920288 a favoritos.

Ir a favoritos

El artículo 920288 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BXT M2 BD HC5A 24

Modulo scaricatore combinato a risparmio di spazio per la protezione di 1 coppia di fili di interfacce simmetriche con separazione galvanica. Il modulo è concepito per interfacce con correnti DC fino a 5 A, ad es. per il comando di attuatori azionati a motore con correnti di avvio e di esercizio elevate.

1 Producto

N.º art. 920296 BXT M2 BD HC5A 24

GTIN 4013364340015, N.º de arancel aduanero (EU): 85363010, Peso bruto: 28.00 g, Empaquetado: 1.00 pz.

Figuras

Más información

Archivos CAD

Modulo combinato BLITZDUCTOR XT BXT M2 BD HC5A 24
Modulo di protezione combinata Tipo 1 / P1 BLITZDUCTOR XT,
provato in accordo a CEI EN 61643-21, coordinamento energetico
in accordo a IEC 61643-22 per la protezione di una coppia di fili.
Innestabile in elemento base BXT BAS / BSP BAS 4.
Tensione massima continuativa DC: 36 V
Corrente nominale: 5 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva: 5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo: 2,5 kA

Fabbricato: DEHN
Tipo: BXT M2 BD HC5A 24
Art.: 920296
o similare.

Certificados

Datos técnicos

Classe SPD	M
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale (I_L )	5 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
Impedenza longitudinale per filo	0 Ohm
Frequenza limite filo-filo (f_G )	1,56 MHz
Omologazioni	SIL
*) Dettagli vedi: www.dehn.de

Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,5 V
Corrente nominale (I_L )	5 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	20 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	10 kA
Livello di protezione filo-filo con I_imp D1 (U_P )	≤ 240 V
Livello di protezione filo-PG con I_impD1 (U_P )	≤ 650 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 150 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	0 Ohm
Frequenza limite filo-filo (f_G )	1,56 MHz
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione (innestato)	IP 20
Innestabile in (fino a I_L = 3 A)	elemento base BXT BAS
Innestabile in (fino a I_L = 5 A)	elemento base BSP BAS 4
Messa a terra tramite	elemento base BXT BAS / BSP BAS 4
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	SIL
Classificazione SIL	fino a SIL3 *⁾
Dati tecnici aggiuntivi:	---------------------------------
– Corrente di scarica massima (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Livello di protezione Ad-PG con 1 kV/µs C3 dopo carico con Imax (U_P )	< 600 V
*) Dettagli vedi: www.dehn.de

Se ha añadido el artículo 920296 a favoritos.

Ir a favoritos

El artículo 920296 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BLITZDUCTOR XT moduli di protezione

Detalles

BXT ML4 B 180

N.º art. 920310 BXT ML4 B 180

Debe estar registrado para descargar 920310.stp.

Debe estar registrado para descargar 920310.igs.

Debe estar registrado para descargar 920310.jt.

Debe estar registrado para descargar 920310.dwg.

Debe estar registrado para descargar 920310m_E.dxf.

Debe estar registrado para descargar DEHN.920310.wspak.

Debe estar registrado para descargar DEHN.920310.edz.

Se ha añadido el artículo 920310 a favoritos.

El artículo 920310 ha sido añadido a la cesta de compra.

BXT ML4 BE 5 – BE 180

N.º art. 920320 BXT ML4 BE 5

Debe estar registrado para descargar 920310.stp.

Debe estar registrado para descargar 920310.igs.

Debe estar registrado para descargar 920310.jt.

Debe estar registrado para descargar 920310.dwg.

Debe estar registrado para descargar 920310m_E.dxf.

Debe estar registrado para descargar DEHN.920320.wspak.

Debe estar registrado para descargar DEHN.920320.edz.

Se ha añadido el artículo 920320 a favoritos.

El artículo 920320 ha sido añadido a la cesta de compra.

N.º art. 920322 BXT ML4 BE 12

Debe estar registrado para descargar 920310.stp.

Debe estar registrado para descargar 920310.igs.

Debe estar registrado para descargar 920310.jt.

Debe estar registrado para descargar 920310.dwg.

Debe estar registrado para descargar 920310m_E.dxf.

Debe estar registrado para descargar DEHN.920322.wspak.

Debe estar registrado para descargar DEHN.920322.edz.

Se ha añadido el artículo 920322 a favoritos.

El artículo 920322 ha sido añadido a la cesta de compra.

N.º art. 920324 BXT ML4 BE 24

Debe estar registrado para descargar 920310.stp.

Debe estar registrado para descargar 920310.igs.

Debe estar registrado para descargar 920310.jt.

Debe estar registrado para descargar 920310.dwg.

Debe estar registrado para descargar 920310m_E.dxf.

Debe estar registrado para descargar DEHN.920324.wspak.

Debe estar registrado para descargar 920324_eplan.zip.

Se ha añadido el artículo 920324 a favoritos.

El artículo 920324 ha sido añadido a la cesta de compra.

N.º art. 920336 BXT ML4 BE 36

Debe estar registrado para descargar 920310.stp.

Debe estar registrado para descargar 920310.igs.

Debe estar registrado para descargar 920310.jt.

Debe estar registrado para descargar 920310.dwg.

Debe estar registrado para descargar 920310m_E.dxf.

Debe estar registrado para descargar DEHN.920336.wspak.

Debe estar registrado para descargar DEHN.920336.edz.

Se ha añadido el artículo 920336 a favoritos.

El artículo 920336 ha sido añadido a la cesta de compra.

N.º art. 920325 BXT ML4 BE 48

Debe estar registrado para descargar 920310.stp.

Debe estar registrado para descargar 920310.igs.

Debe estar registrado para descargar 920310.jt.

Debe estar registrado para descargar 920310.dwg.

Debe estar registrado para descargar 920310m_E.dxf.

Debe estar registrado para descargar DEHN.920325.wspak.

Debe estar registrado para descargar DEHN.920325.edz.

Se ha añadido el artículo 920325 a favoritos.

El artículo 920325 ha sido añadido a la cesta de compra.

N.º art. 920326 BXT ML4 BE 60

Debe estar registrado para descargar 920310.stp.

Debe estar registrado para descargar 920310.igs.

Debe estar registrado para descargar 920310.jt.

Debe estar registrado para descargar 920310.dwg.

Debe estar registrado para descargar 920310m_E.dxf.

Debe estar registrado para descargar DEHN.920326.wspak.

Debe estar registrado para descargar DEHN.920326.edz.

Se ha añadido el artículo 920326 a favoritos.

El artículo 920326 ha sido añadido a la cesta de compra.

N.º art. 920327 BXT ML4 BE 180

Debe estar registrado para descargar 920310.stp.

Debe estar registrado para descargar 920310.igs.

Debe estar registrado para descargar 920310.jt.

Debe estar registrado para descargar 920310.dwg.

Debe estar registrado para descargar 920310m_E.dxf.
