Äußerer Blitzschutz für PV-Anlagen im Gewerbe
Durch große Flächen und komplexe Gebäudestrukturen ist ein äußeres Blitzschutzsystem bei Industrie- und Gewerbebauten besonders wichtig. Der äußere Blitzschutz sichert Gebäude und schützt PV-Module vor den Folgen eines direkten Blitzeinschlags. Die notwendigen Maßnahmen zur Umsetzung sind in der DIN EN 62305 geregelt.
PV-Aufdachanlagen sind aufgrund der exponierten Lage besonders gefährdet. Beugen Sie deshalb vor und verhindern Sie Schäden mit Schutzmaßnahmen von DEHN.
Bitte beachten Sie: Das nationale Beiblatt 5 der DIN EN 62305-3 beschreibt Schutzmaßnahmen für PV-Stromversorgungssysteme. Es unterscheidet hierbei für Gebäude mit äußerem Blitzschutz folgende Anwendungsfälle:

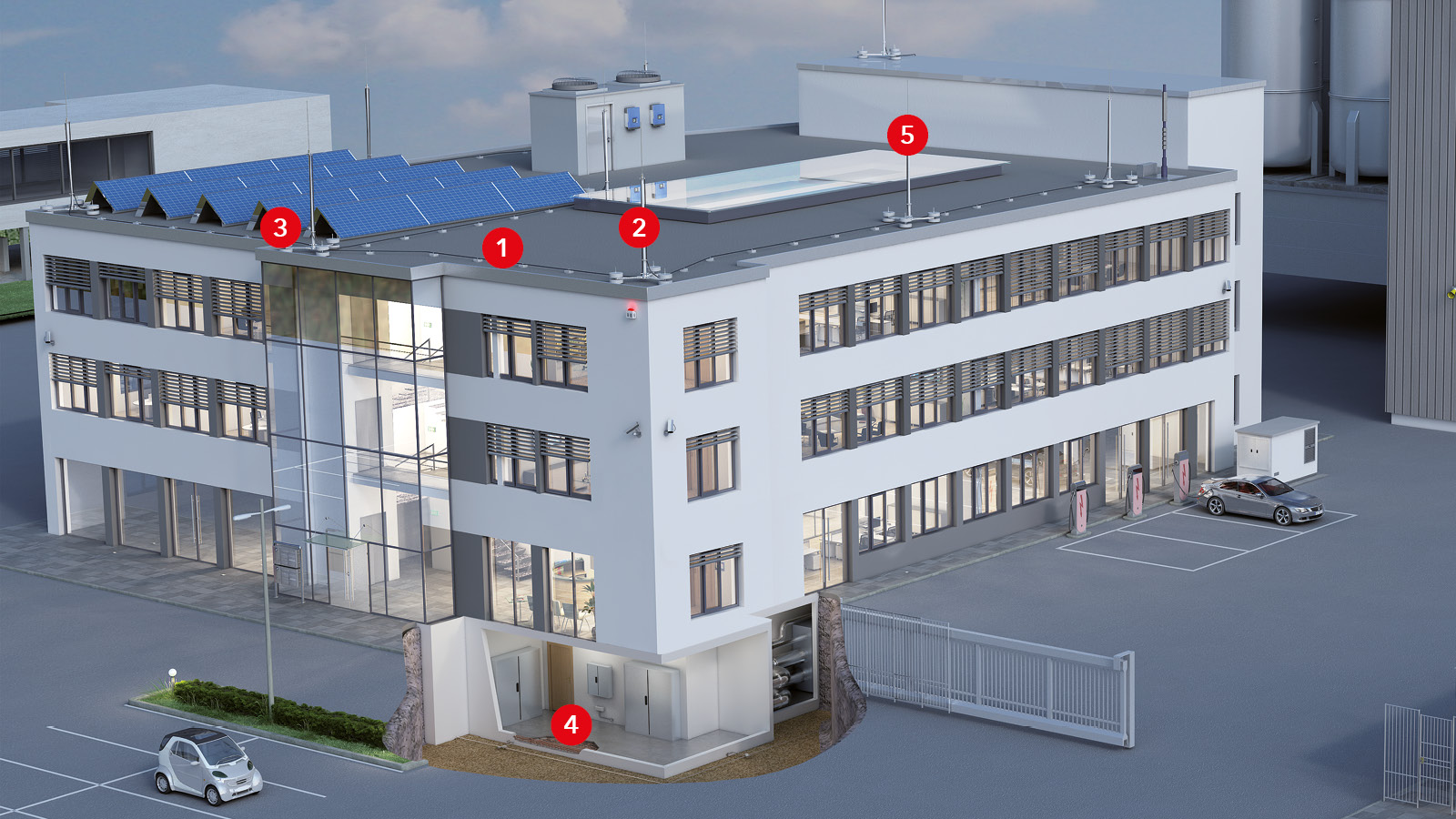

Trennungsabstand eingehalten
Trennungsabstand nicht eingehalten
/www.dehn.es/store/f/56729285/HDVORSCHAU/819600.jpg)
819600
HVI light plus Leitung (Trommelware 100 m)
HVI light plus Leitung (hochspannungsfeste, isolierte Ableitung) zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3.
/www.dehn.es/store/f/56729294/HDVORSCHAU/819609.jpg)
819609
HVI light plus Leitung (abgelängt)
HVI light plus Leitung abgelängt für die Konfektionierung vor Ort. Die Leitung wird als Bund geliefert.
/www.dehn.es/store/f/59409777/HDVORSCHAU/819645.jpg)
819645
Anschlussset für HVI light plus
Anschlusselemente zum Abschließen der HVI light plus Leitung an beiden Enden.
/www.dehn.es/store/f/59409766/HDVORSCHAU/819640.jpg)
819640
Anschlusselement für HVI light plus
Elemento de conexión para la conexión del cable HVI light plus a otras partes de la protección externa contra rayos o con una instalación de toma de tierra. Incluye un tubo termorretráctil.
/www.dehn.es/store/f/54676753/HDVORSCHAU/819674.jpg)
819674
HVI light plus Leitung im Stützrohr mit Fangspitze | SET
Fangeinrichtung zum Einhalten des Trennungsabstandes. Bestandteile: Stützrohr (GFK/Al) D = 40 mm, l = 2.400 mm, Fangspitze (NIRO) l = 500 mm, HVI light plus vorkonfektioniert für Rohrinnenverlegung.
/www.dehn.es/store/f/59446008/HDVORSCHAU/107390.jpg)
107390

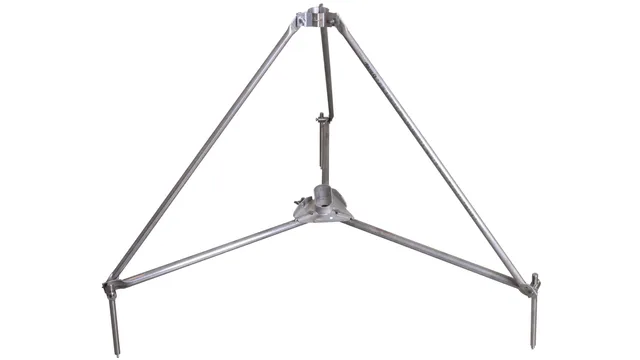

Dreibeinstativ klappbar
Dreibeinstativ (Ausführung klappbar) für Stützrohre D50 mm mit seitlichem Auslass. Mit Doppelüberleger für den Anschluss 2x Rd 8-10 mm.
/www.dehn.es/store/f/59382072/HDVORSCHAU/107399_1.jpg)
107399

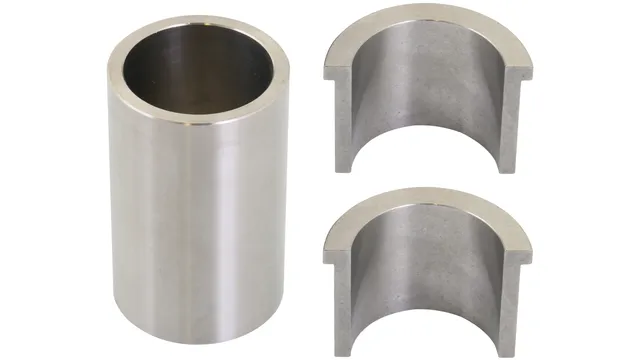

Adapterset für Drei- und Vierbeinstative
Kit de adaptadores para su uso con los soportes de tres y cuatro patas para reducir el diámetro de 50 mm a 40 mm.
/www.dehn.es/store/f/58214881/HDVORSCHAU/275460_1.jpg)
275460
HVI light plus Ex W55 holder
Leitungshalter für die Verlegung der HVI light plus Leitung in explosionsgefährdeten Bereichen der EX-Zone 1 sowie Ex-Zone 21.
/www.dehn.es/store/f/58805155/HDVORSCHAU/253229.jpg)
253229
Dachleitungshalter mit Grundplatte und Betonstein | SET
Soporte de conductores para cubiertas con caballete con dos tornillos fabricado en INOX para tender el cable HVI en cubiertas planas. Diseño con taco de hormigón y placa protectora, para cable de 20-23 mm (guiado del conductor fijo).
/www.dehn.es/store/f/59409838/HDVORSCHAU/819642.jpg)
819642
Befestigungsset Fangmast D40
Zur Montage der HVI light plus Leitung an Stützrohren mit D40 mm; bestehend aus Anschlussplatte (vierfach) und Befestigungsring mit Schelle für den Endverschluss.
/www.dehn.es/store/f/59119524/HDVORSCHAU/819296.jpg)
819296
Befestigungsset für HVI light plus, D 40 mm
Set de fijación para el montaje del cable HVI light plus a tubos autosoportados HVI light plus; consta de dos medias lunas y una brida de cable para fijar un máximo de cuatro cables HVI light plus a la zona de PRFV del tubo autosoportado.
/www.dehn.es/store/f/59119533/HDVORSCHAU/819297.jpg)
819297
Befestigungsset für HVI und HVI light plus, D 50 mm
Set de fijación para el montaje del cable HVI long a tubos autosoportados; consta de dos medias lunas y una brida de cable para fijar un máximo de cuatro cables HVI a la zona de PRFV del tubo autosoportado.
/www.dehn.es/store/f/59329074/HDVORSCHAU/540250.jpg)
540250
UNI-Erdungsklemme NIRO
Zum Einbinden der PV-Montagegestelle über die Führungsschienen in den Funktionspotentialausgleich / die Funktionserdung und den Blitzschutz-Potentialausgleich.
/www.dehn.es/store/f/59309901/HDVORSCHAU/472207.jpg)
472207

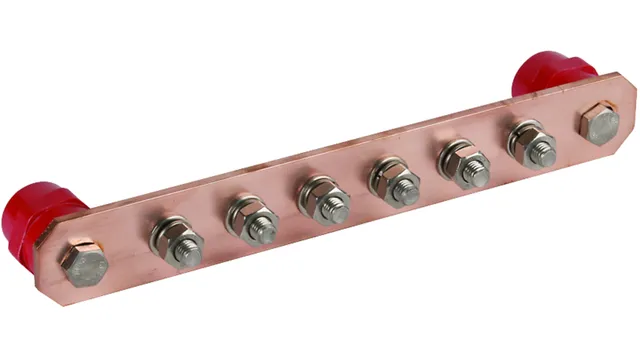

Potentialausgleichsschiene Industrie
Potentialausgleichsschiene Industrie nach DIN EN 62561-1, für den Schutz und Funktionspotentialausgleich nach DIN VDE 0100-410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).
/www.dehn.es/store/f/59409789/HDVORSCHAU/819646.jpg)
819646
Isoliertes Anschlusselement erdseitig
Elemento de conexión aislante como pieza de cabeza del cable HVI light plus en el lado de tierra; incluye tubo termorretráctil. Para pruebas de aislamiento del cable HVI light plus.
/www.dehn.es/store/f/59409798/HDVORSCHAU/819647.jpg)
819647
Isoliertes Anschlusselement Rohrinnenverlegung (RIV)
Elemento de conexión aislante como pieza de cabeza del cable HVI light plus cuando se realiza el tendido interior en el tubo; incluye tubo termorretráctil. Para pruebas de aislamiento del cable HVI light plus.
/www.dehn.es/store/f/59409807/HDVORSCHAU/819648.jpg)
819648
Isoliertes Anschlusselement Rohraußenverlegung (RAV)
Elemento de conexión aislante como pieza de cabeza del cable HVI light plus cuando se realiza el tendido al exterior del tubo; incluye tubo termorretráctil. Para pruebas de aislamiento del cable HVI light plus.
/www.dehn.es/store/f/59409828/HDVORSCHAU/819649.jpg)
819649
Messpunkt-Klemme
Borna de punto de medición de instalación permanente para la conexión de un equipo de medida durante la prueba de aislamiento de cables HVI light plus y cables HVI.
/www.dehn.es/store/f/59383287/HDVORSCHAU/597817.jpg)

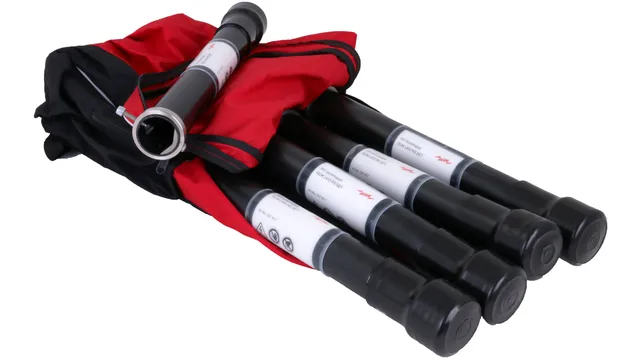

597817
Isolierkappe HVI Set
Caperuzas aisladas para pruebas de aislamiento en electrodos de dispersión aislados y resistentes a la alta tensión. Kit: 5 unidades en una mochila a juego.

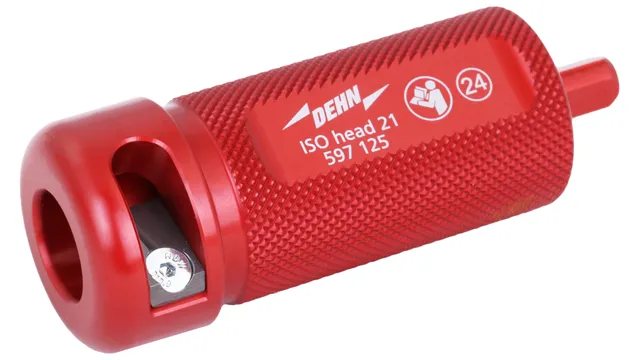

/www.dehn.es/store/f/59383279/HDVORSCHAU/597125.jpg)
/www.dehn.es/store/f/44612498/HDVORSCHAU/101110.jpg)
101110
Fangspitze gewinkelt inkl. zwei Falzklemmen
Zur Befestigung an PV-Montagegestellen für den Schutz vor direktem Blitzeinschlag.
/www.dehn.es/store/f/58913734/HDVORSCHAU/840008_teil.jpg)
840018
Runddraht DEHNalu
Nach DIN EN 62561-2 (VDE 0185-561-2), für den Einsatz bei Blitzschutzanlagen.
/www.dehn.es/store/f/59432433/HDVORSCHAU/105710.jpg)
105710

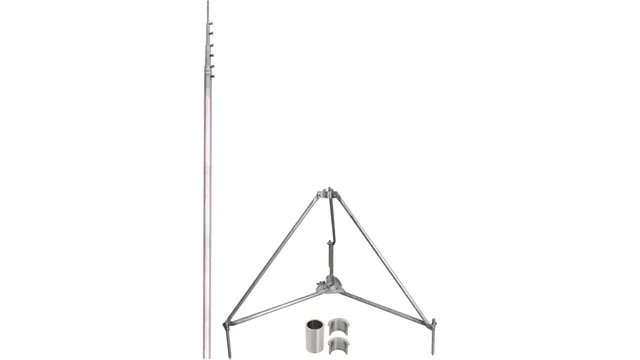

Teleskopierbare Fangstange mit Dreibeinstativ | SET
Teleskopierbare Fangstange freistehend mit klappbarem NIRO Dreibeinstativ zum Schutz von größeren Dachaufbauten.
/www.dehn.es/store/f/59427967/HDVORSCHAU/102340.jpg)

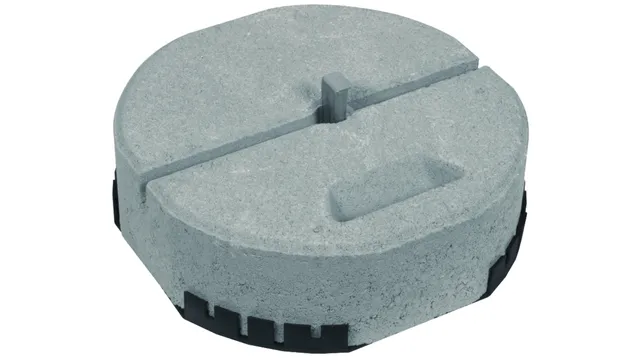

102340
Betonsockel mit Unterlegplatte
Betonsockel für Fangstangen zum Schutz von kleineren Dachaufbauten auf Flachdächern.
/www.dehn.es/store/f/59337402/HDVORSCHAU/390050.jpg)
390050

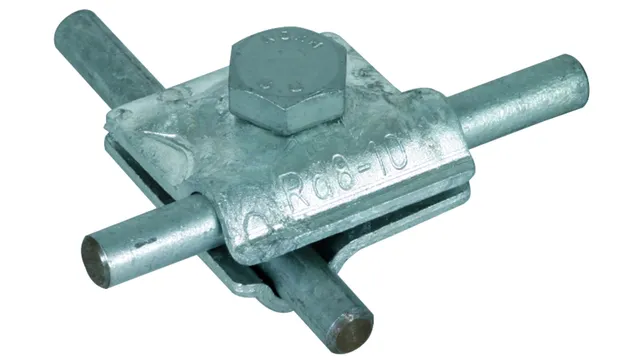

MV-Klemme
Mehrzweck-Verbindungs-Klemme nach DIN EN 62561-1 zur universellen Verwendung als Kreuz-, T- und Parallelklemme von Rundleitern.
/www.dehn.es/store/f/59369931/HDVORSCHAU/365010.jpg)
365010

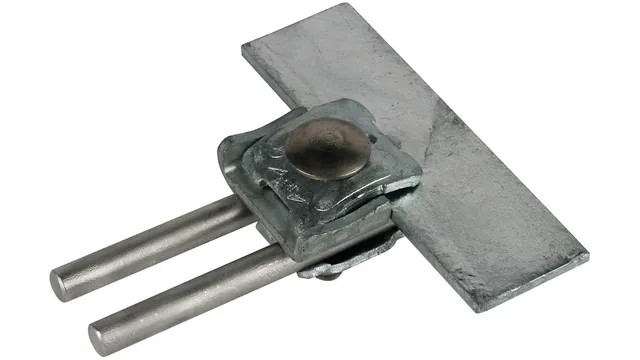

Falzklemme
Borna de encaje según EN 62561-1 para conexión de conductores redondos con encajes. Versión con caballete doble, guiado del conductor longitudinal o transversal.
/www.dehn.es/store/f/57310438/HDVORSCHAU/274160.jpg)
274160
Wandleitungshalter DEHNhold
Leitungshalter DEHNhold mit geschlitztem Überleger zum Befestigen von Rundleitern.
/www.dehn.es/store/f/58813008/HDVORSCHAU/104905_unten.jpg)

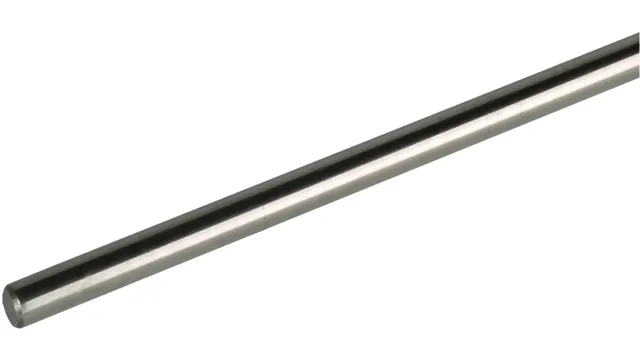

104905
Erdeinführungsstange
Pica de tierra según EN 2561-2 para la conexión de los electrodos de dispersión a la instalación de tierra. Versión biselada en ambos los lados.
/www.dehn.es/store/f/59274344/HDVORSCHAU/459119.jpg)
459119

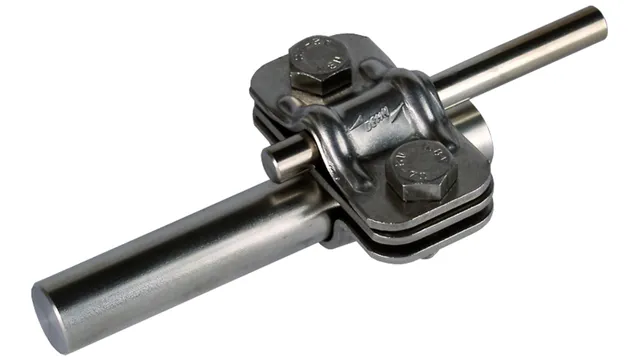

UNI-Trennklemme
Borna de separación UNI según EN 62561-1 para la conexión de electrodos de dispersión con las inserciones a tierra. Versión con placa intermedia para varillas de inserción a tierra Rd 16 mm.
/www.dehn.es/store/f/59614403/HDVORSCHAU/319219.jpg)

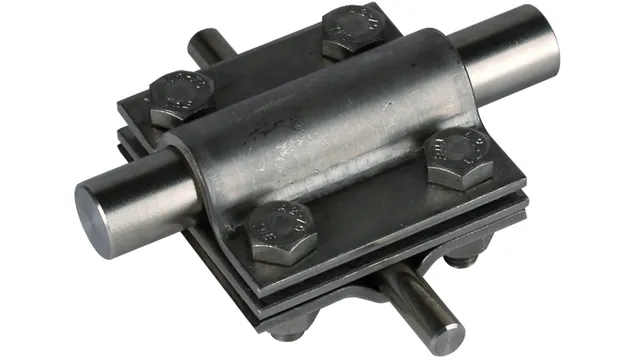

319219
Anschlussklemme
Cruceta según EN 62561-1 para conexión sobre y bajo tierra de conductores redondos y pletinas con picas de tierra. Versión con placa intermedia y tornillos M8.
/www.dehn.es/store/f/59417118/HDVORSCHAU/253050.jpg)

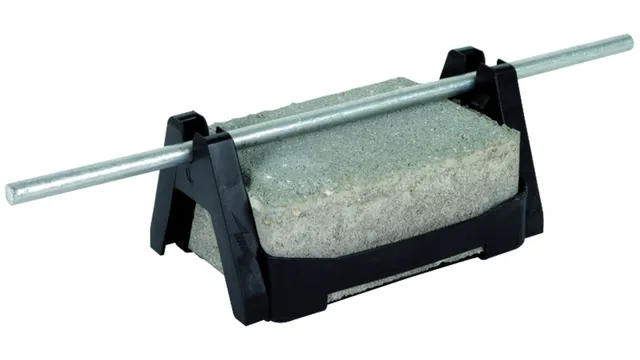

253050
Dachleitungshalter für Flachdächer
Zur Befestigung von Rundleitern auf Flachdächern; mit 2-facher Leitungshalterung Typ FB2.
540250
UNI-Erdungsklemme NIRO
Zum Einbinden der PV-Montagegestelle über die Führungsschienen in den Funktionspotentialausgleich / die Funktionserdung und den Blitzschutz-Potentialausgleich.
/www.dehn.es/store/f/44626169/HDVORSCHAU/365250_064295.jpg)
365250
UNI-Falzklemme NIRO / Al
Zum Einbinden der PV-Montagegestelle am Falzblech in den Funktionspotentialausgleich / die Funktionserdung und den Blitzschutz-Potentialausgleich.
Blitzschutz für die PV-Anlage: Trennungsabstand eingehalten
Die PV-Module müssen im Schutzbereich der getrennten Fangeinrichtung angeordnet sein – unter Einhaltung des Trennungsabstandes „s“. Prinzipiell sollte ein Blitzschutzsystem bevorzugt werden, das unter Berücksichtigung der erforderlichen Trennungsabstände keine direkte Verbindung zum PV-Stromversorgungssystem aufweist.
Hierfür empfiehlt sich der Einsatz der überprüfbaren HVI Leitung von DEHN. Mit der hochspannungsfesten isolierten Ableitung HVI light plus ergibt sich die Möglichkeit einen äquivalenten Trennungsabstand von z. B. s ≤ 60 cm (Luft) einzuhalten und trotzdem die Dachfläche optimal nutzen zu können.

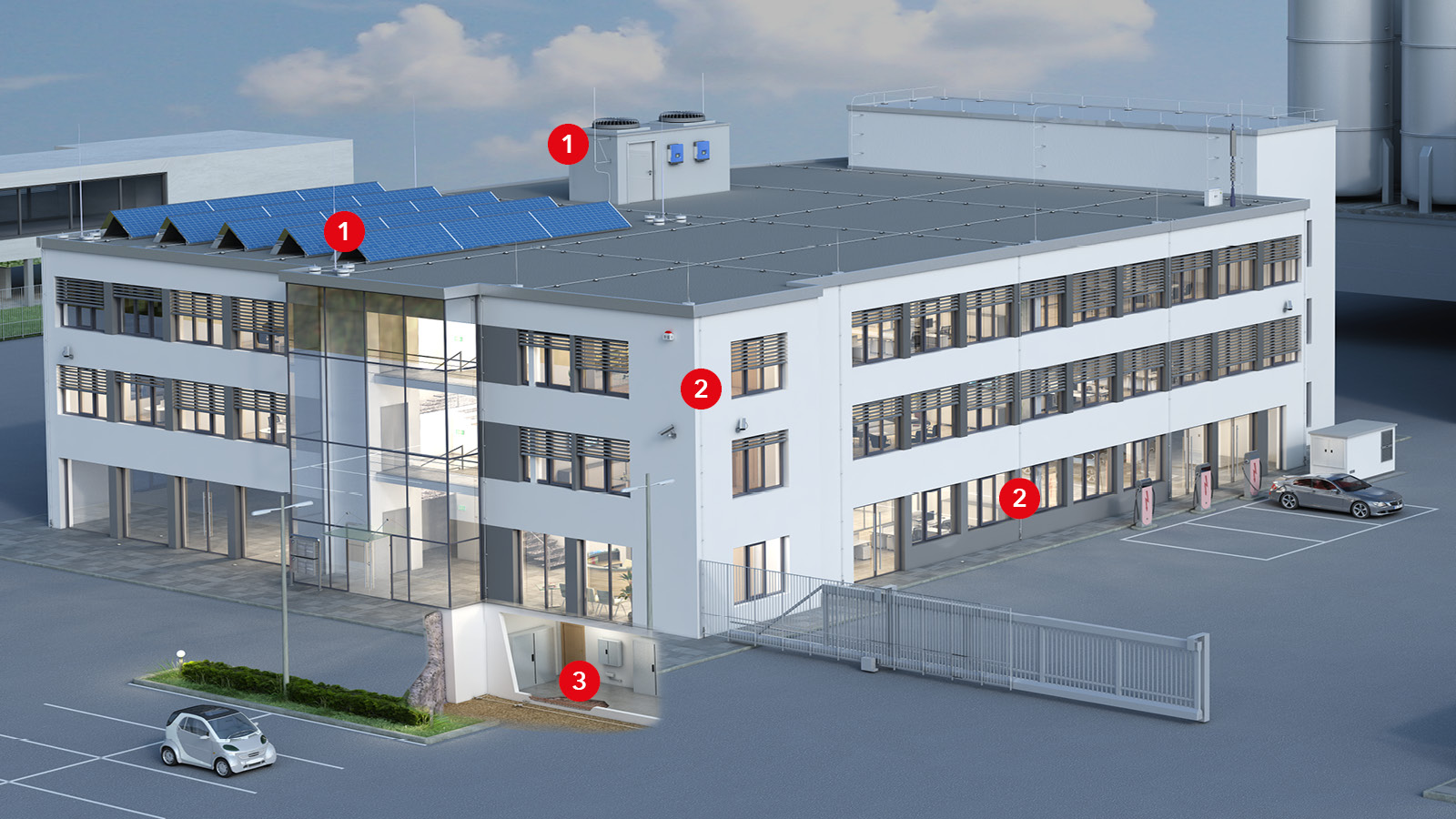

Blitzschutz für die PV-Anlage: Trennungsabstand nicht eingehalten
Kann der nach DIN EN 62305-3 errechnete Trennungsabstand (s) nicht eingehalten werden, z.B. auf einem Metalldach, muss der Blitzschutz-Potentialausgleich durchgeführt werden.
Trennungsabstand bei Photovoltaikanlagen
Der Trennungsabstand bildet die Grundlage für die Planung eines Blitzschutzsystems. Mit den überprüfbaren hochspannungsfesten, isolierten HVI Leitungen von DEHN halten Sie Trennungsabstände unkompliziert ein.
Mehr zum Trennungsabstand
HVI Blitzschutz von DEHN
Bei konventionellen äußeren Blitzschutzanlagen gestaltet sich die Einhaltung der vorgeschriebenen Trennungsabstände oft schwierig. Herausforderungen sind Platz- und Architekturvorgaben. Die Lösung dafür bietet ein HVI Blitzschutzsystem. Der spezieller Aufbau der HVI Leitung ermöglicht die Einhaltung äquivalenter Trennungsabstände von je nach HVI Variante 45 cm bis 90 cm (Luft) zu geerdeten metallenen Gebäudeinstallationen. Alle Installationsvarianten sind gemäß DIN IEC/TS 62561-8 geprüft.
Zum HVI BlitzschutzDEHN Services
DEHNconcept
Wir erstellen das komplette Blitzschutzkonzept für Ihr Projekt – von der Risikoanalyse bis zur Budgetplanung.
DEHNplan
Mit der BIM-fähigen Software projektieren Sie normgerechte Erdungsanlagen und äußere Blitzschutzsysteme.
FAQs
Wie wird der äußere Blitzschutz für den Schutz einer PV-Anlage bei eingehaltenem Trennungsabstand installiert?
-
Photovoltaik-Module, Montagegestell, Verkabelung: Fangeinrichtungen werden so installiert, dass diese Anlagenteile im Schutzbereich liegen und ein direkter Blitzeinschlag in die Anlagenteile verhindert wird. Die Leitungen des Blitzschutzsystems müssen von allen Teilen der Photovoltaik-Anlage in einem Abstand verlegt werden, der einen Überschlag verhindert (Trennungsabstand). Dieser muss durch eine genaue Berechnung von z.B. einer Blitzschutzfachkraft vorgenommen werden.
-
Montagegestell: Das metallene Montagegestell wird mit der Haupterdungsschiene verbunden. Bei räumlich ausgedehnten Anlagen kann die Verbindung auch an einer Potentialausgleichsschiene enden.
Wichtig: Eine direkte Verbindung des Montagegestells mit Leitungen des Blitzschutzsystems ist unbedingt zu vermeiden.
Wie wird der äußere Blitzschutz für den Schutz einer PV-Anlage installiert, wenn der Trennungsabstand nicht eingehalten wird?
-
Photovoltaik-Module, Montagegestell, Verkabelung: Fangeinrichtungen werden so installiert, dass diese Anlagenteile im Schutzbereich liegen und ein direkter Blitzeinschlag in die Anlagenteile verhindert wird. Die Fangeinrichtungen werden mehrfach mit den Modulen bzw. dem Montagegestell verbunden. Diese Verbindungen müssen für Blitzteilströme ausgelegt sein.
-
Modulrahmen, Montagegestell: Die metallenen Teile müssen hinsichtlich Materials und Verbindungstechnik für die Weiterleitung von Blitzteilströme geeignet sein.
