N.º art. 990401 SBKW 3/DH-I-0

GTIN 4013364537255, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

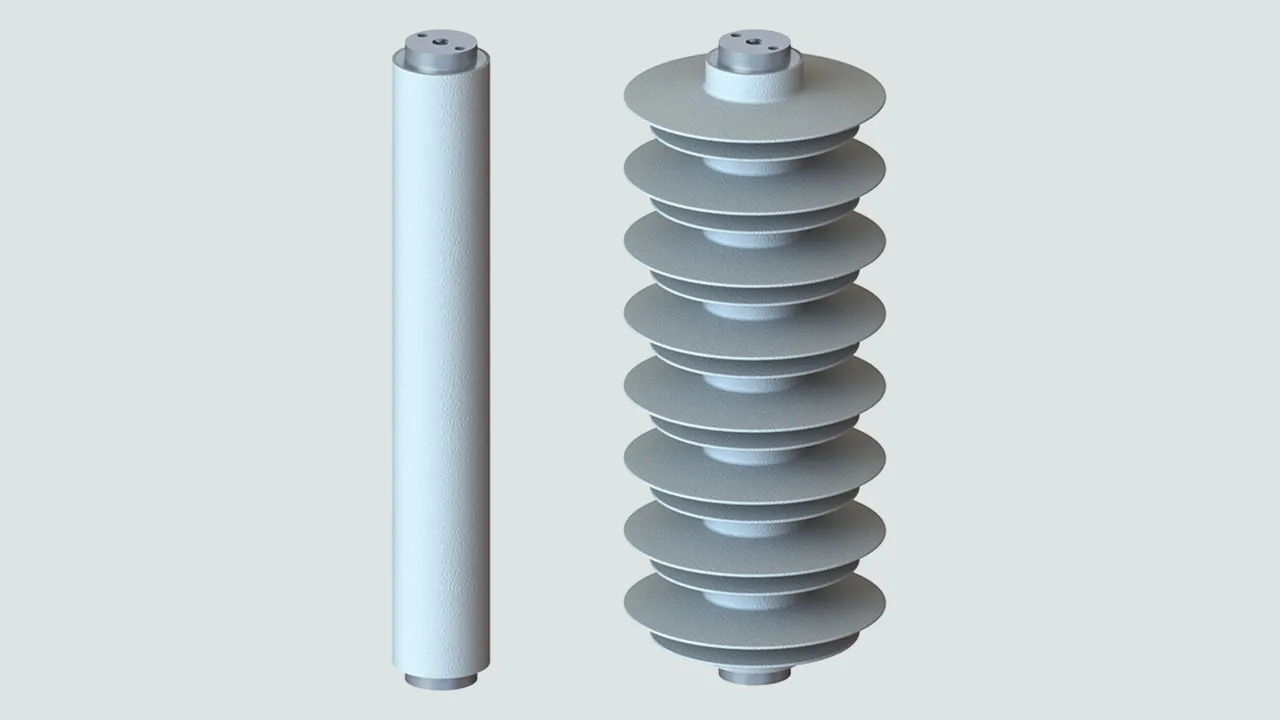

Mellemspændings-afleder SBKW 3/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 3 kV ac
Konstant spænding: 2,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 8 kV
Højde: 120 mm

fabrikat: DEHN
Type: SBKW 3/DH-I-0
artikelnr.: 990401
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	3 kV
Konstant spænding AC (U_c )	2,4 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	8,0 kV
Højde (h)	120 mm
Krybestrækning (min.)	103 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	3 kV
Konstant spænding AC (U_c )	2,4 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	3,3 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	3,2 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	8,7 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	7,4 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	8,0 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	8,8 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	10,2 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	6,1 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	6,3 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	6,6 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	6,8 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	39 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	60 kV
Højde (h)	120 mm
Krybestrækning (min.)	103 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990401 a favoritos.

Ir a favoritos

El artículo 990401 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990402 SBKW 6/DH-I-0

GTIN 4013364537330, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 6/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 6 kV ac
Konstant spænding: 4,8 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 16,1 kV
Højde: 164 mm

fabrikat: DEHN
Type: SBKW 6/DH-I-0
artikelnr.: 990402
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	6 kV
Konstant spænding AC (U_c )	4,8 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	16,1 kV
Højde (h)	164 mm
Krybestrækning (min.)	147 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	6 kV
Konstant spænding AC (U_c )	4,8 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	6,7 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	6,4 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	17,5 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	14,8 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	16,1 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	17,8 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	20,4 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	12,3 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	12,8 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	13,4 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	13,8 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	55 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	86 kV
Højde (h)	164 mm
Krybestrækning (min.)	147 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990402 a favoritos.

Ir a favoritos

El artículo 990402 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990403 SBKW 9/DH-I-0

GTIN 4013364537323, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 9/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 9 kV ac
Konstant spænding: 7,2 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 24,1 kV
Højde: 164 mm

fabrikat: DEHN
Type: SBKW 9/DH-I-0
artikelnr.: 990403
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	9 kV
Konstant spænding AC (U_c )	7,2 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	24,1 kV
Højde (h)	164 mm
Krybestrækning (min.)	147 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	9 kV
Konstant spænding AC (U_c )	7,2 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	10,0 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	9,5 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	26,1 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	22,2 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	24,1 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	26,6 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	30,6 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	18,4 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	19,1 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	20,0 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	20,7 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	55 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	86 kV
Højde (h)	164 mm
Krybestrækning (min.)	147 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990403 a favoritos.

Ir a favoritos

El artículo 990403 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990404 SBKW 12/DH-I-0

GTIN 4013364537347, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 12/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 12 kV ac
Konstant spænding: 9,6 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 32,1 kV
Højde: 208 mm

fabrikat: DEHN
Type: SBKW 12/DH-I-0
artikelnr.: 990404
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	12 kV
Konstant spænding AC (U_c )	9,6 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	32,1 kV
Højde (h)	208 mm
Krybestrækning (min.)	191 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	12 kV
Konstant spænding AC (U_c )	9,6 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	13,3 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	12,7 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	34,8 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	29,6 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	32,1 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	35,4 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	40,8 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	14,5 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	25,4 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	26,6 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	27,5 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	71 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	111 kV
Højde (h)	208 mm
Krybestrækning (min.)	191 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990404 a favoritos.

Ir a favoritos

El artículo 990404 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990405 SBKW 15/DH-I-0

GTIN 4013364537354, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 15/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 15 kV ac
Konstant spænding: 12 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 40 kV
Højde: 208 mm

fabrikat: DEHN
Type: SBKW 15/DH-I-0
artikelnr.: 990405
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	15 kV
Konstant spænding AC (U_c )	12,0 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	40,0 kV
Højde (h)	208 mm
Krybestrækning (min.)	191 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	15 kV
Konstant spænding AC (U_c )	12,0 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	16,7 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	15,9 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	43,4 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	36,7 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	40,0 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	44,1 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	50,8 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	30,6 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	31,7 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	33,2 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	34,3 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	71 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	111 kV
Højde (h)	208 mm
Krybestrækning (min.)	191 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990405 a favoritos.

Ir a favoritos

El artículo 990405 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990406 SBKW 18/DH-I-0

GTIN 4013364537378, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 18/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 18 kV ac
Konstant spænding: 14,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 48,2 kV
Højde: 208 mm

fabrikat: DEHN
Type: SBKW 18/DH-I-0
artikelnr.: 990406
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	18 kV
Konstant spænding AC (U_c )	14,4 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	48,2 kV
Højde (h)	208 mm
Krybestrækning (min.)	191 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	18 kV
Konstant spænding AC (U_c )	14,4 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	20,0 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	19,0 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	52,3 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	44,4 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	48,2 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	53,2 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	61,2 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	36,9 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	38,2 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	40,0 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	41,3 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	71 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	111 kV
Højde (h)	208 mm
Krybestrækning (min.)	191 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990406 a favoritos.

Ir a favoritos

El artículo 990406 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990407 SBKW 21/DH-I-0

GTIN 4013364537385, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 21/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 21 kV ac
Konstant spænding: 6,8 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 56,2 kV
Højde: 252 mm

fabrikat: DEHN
Type: SBKW 21/DH-I-0
artikelnr.: 990407
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	21 kV
Konstant spænding AC (U_c )	16,8 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	56,2 kV
Højde (h)	252 mm
Krybestrækning (min.)	235 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	21 kV
Konstant spænding AC (U_c )	16,8 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	23,3 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	22,3 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	61,0 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	52,8 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	56,2 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	62,0 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	71,4 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	43,0 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	44,5 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	46,6 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	48,2 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	87 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	137 kV
Højde (h)	252 mm
Krybestrækning (min.)	235 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990407 a favoritos.

Ir a favoritos

El artículo 990407 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990408 SBKW 24/DH-I-0

GTIN 4013364537408, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 24/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 24 kV ac
Konstant spænding: 29,2 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 64,2 kV
Højde: 252 mm

fabrikat: DEHN
Type: SBKW 24/DH-I-0
artikelnr.: 990408
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	24 kV
Konstant spænding AC (U_c )	19,2 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	64,2 kV
Højde (h)	252 mm
Krybestrækning (min.)	235 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	24 kV
Konstant spænding AC (U_c )	19,2 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	26,6 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	25,4 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	69,7 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	59,1 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	64,2 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	70,8 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	81,5 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	49,1 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	50,8 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	53,3 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	55,0 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	87 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	137 kV
Højde (h)	252 mm
Krybestrækning (min.)	235 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990408 a favoritos.

Ir a favoritos

El artículo 990408 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990409 SBKW 27/DH-I-0

GTIN 4013364537415, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 27/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 27 kV ac
Konstant spænding: 21,6 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 72,2 kV
Højde: 296 mm

fabrikat: DEHN
Type: SBKW 27/DH-I-0
artikelnr.: 990409
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	27 kV
Konstant spænding AC (U_c )	21,6 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	72,2 kV
Højde (h)	296 mm
Krybestrækning (min.)	279 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	27 kV
Konstant spænding AC (U_c )	21,6 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	30,0 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	28,6 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	78,3 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	66,5 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	72,2 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	79,6 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	91,7 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	55,2 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	57,2 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	59,9 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	61,9 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	102 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	163 kV
Højde (h)	296 mm
Krybestrækning (min.)	279 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990409 a favoritos.

Ir a favoritos

El artículo 990409 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990410 SBKW 30/DH-I-0

GTIN 4013364537422, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 30/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 30 kV ac
Konstant spænding: 24 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 80 kV
Højde: 296 mm

fabrikat: DEHN
Type: SBKW 30/DH-I-0
artikelnr.: 990410
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	30 kV
Konstant spænding AC (U_c )	24,0 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	80,0 kV
Højde (h)	296 mm
Krybestrækning (min.)	279 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	30 kV
Konstant spænding AC (U_c )	24,0 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	33,3 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	31,8 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	86,8 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	73,7 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	80,0 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	88,2 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	101,6 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	61,2 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	63,4 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	66,4 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	68,6 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	102 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	163 kV
Højde (h)	296 mm
Krybestrækning (min.)	279 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990410 a favoritos.

Ir a favoritos

El artículo 990410 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990412 SBKW 33/DH-I-0

GTIN 4013364537446, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 33/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 33 kV ac
Konstant spænding: 26,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 88 kV
Højde: 340 mm

fabrikat: DEHN
Type: SBKW 33/DH-I-0
artikelnr.: 990412
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	33 kV
Konstant spænding AC (U_c )	26,4 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	88,0 kV
Højde (h)	340 mm
Krybestrækning (min.)	323 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	33 kV
Konstant spænding AC (U_c )	26,4 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	36,6 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	35,0 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	95,5 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	81,0 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	88,0 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	97,1 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	111,8 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	67,3 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	69,7 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	73,0 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	75,4 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	117 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	188 kV
Højde (h)	340 mm
Krybestrækning (min.)	323 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990412 a favoritos.

Ir a favoritos

El artículo 990412 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990413 SBKW 36/DH-I-0

GTIN 4013364537453, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 36/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 36 kV AC
Konstant spænding: 28,8 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 96,3 kV
Højde: 340 mm

fabrikat: DEHN
Type: SBKW 36/DH-I-0
artikelnr.: 990413
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	36 kV
Konstant spænding AC (U_c )	28,8 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	96,3 kV
Højde (h)	340 mm
Krybestrækning (min.)	323 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	36 kV
Konstant spænding AC (U_c )	28,8 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	40,0 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	38,2 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	104,5 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	88,7 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	96,3 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	106,2 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	122,3 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	73,7 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	76,3 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	79,9 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	82,5 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	117 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	188 kV
Højde (h)	340 mm
Krybestrækning (min.)	323 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990413 a favoritos.

Ir a favoritos

El artículo 990413 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990414 SBKW 39/DH-I-0

GTIN 4013364537477, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 39/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 39 kV AC
Konstant spænding: 31,2 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 104,3 kV
Højde: 340 mm

fabrikat: DEHN
Type: SBKW 39/DH-I-0
artikelnr.: 990414
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	39 kV
Konstant spænding AC (U_c )	31,2 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	104,3 kV
Højde (h)	340 mm
Krybestrækning (min.)	323 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	39 kV
Konstant spænding AC (U_c )	31,2 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	43,3 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	41,3 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	113,2 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	96,1 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	104,3 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	115,0 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	132,5 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	79,8 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	82,6 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	86,6 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	89,4 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	117 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	188 kV
Højde (h)	340 mm
Krybestrækning (min.)	323 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990414 a favoritos.

Ir a favoritos

El artículo 990414 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990415 SBKW 42/DH-I-0

GTIN 4013364537484, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 42/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 42 kV AC
Konstant spænding: 33,6 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 112,4 kV
Højde: 384 mm

fabrikat: DEHN
Type: SBKW 42/DH-I-0
artikelnr.: 990415
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	42 kV
Konstant spænding AC (U_c )	33,6 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	112,4 kV
Højde (h)	384 mm
Krybestrækning (min.)	367 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	42 kV
Konstant spænding AC (U_c )	33,6 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	46,6 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	44,5 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	122,0 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	103,5 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	112,4 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	124,0 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	142,7 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	86,0 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	89,0 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	93,3 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	96,3 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	131 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	214 kV
Højde (h)	384 mm
Krybestrækning (min.)	367 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990415 a favoritos.

Ir a favoritos

El artículo 990415 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990416 SBKW 45/DH-I-0

GTIN 4013364537491, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 45/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 45 kV AC
Konstant spænding: 36 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 120 kV
Højde: 384 mm

fabrikat: DEHN
Type: SBKW 45/DH-I-0
artikelnr.: 990416
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	45 kV
Konstant spænding AC (U_c )	36,0 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	120,0 kV
Højde (h)	384 mm
Krybestrækning (min.)	367 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	45 kV
Konstant spænding AC (U_c )	36,0 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	50,0 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	47,7 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	130,2 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	110,5 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	120,0 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	132,4 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	152,4 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	91,8 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	95,0 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	99,6 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	102,8 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	131 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	214 kV
Højde (h)	384 mm
Krybestrækning (min.)	367 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990416 a favoritos.

Ir a favoritos

El artículo 990416 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990417 SBKW 48/DH-I-0

GTIN 4013364537514, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 48/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 48 kV AC
Konstant spænding: 38,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 128,4 kV
Højde: 428 mm

fabrikat: DEHN
Type: SBKW 48/DH-I-0
artikelnr.: 990417
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	48 kV
Konstant spænding AC (U_c )	38,4 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	128,4 kV
Højde (h)	428 mm
Krybestrækning (min.)	411 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	48 kV
Konstant spænding AC (U_c )	38,4 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	53,3 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	50,9 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	139,3 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	118,3 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	128,4 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	141,6 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	163,1 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	98,2 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	101,7 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	106,6 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	110,0 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	145 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	240 kV
Højde (h)	428 mm
Krybestrækning (min.)	411 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990417 a favoritos.

Ir a favoritos

El artículo 990417 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990418 SBKW 51/DH-I-0

GTIN 4013364537538, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 51/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 51 kV AC
Konstant spænding: 41 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 137 kV
Højde: 428 mm

fabrikat: DEHN
Type: SBKW 51/DH-I-0
artikelnr.: 990418
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	51 kV
Konstant spænding AC (U_c )	41 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	137 kV
Højde (h)	428 mm
Krybestrækning (min.)	411 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	51 kV
Konstant spænding AC (U_c )	41 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	57 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	54 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	148 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	126 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	137 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	151 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	173 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	104 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	108 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	113 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	117 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	145 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	240 kV
Højde (h)	428 mm
Krybestrækning (min.)	411 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990418 a favoritos.

Ir a favoritos

El artículo 990418 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990419 SBKW 54/DH-I-0

GTIN 4013364537545, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 54/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 54 kV AC
Konstant spænding: 43 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 145 kV
Højde: 428 mm

fabrikat: DEHN
Type: SBKW 54/DH-I-0
artikelnr.: 990419
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	54 kV
Konstant spænding AC (U_c )	43 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	145 kV
Højde (h)	428 mm
Krybestrækning (min.)	411 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	54 kV
Konstant spænding AC (U_c )	43 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	60 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	57 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	157 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	133 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	145 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	159 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	184 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	111 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	114 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	120 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	124 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	145 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	240 kV
Højde (h)	428 mm
Krybestrækning (min.)	411 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990419 a favoritos.

Ir a favoritos

El artículo 990419 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990421 SBKW 60/DH-I-0

GTIN 4013364537569, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Mellemspændingsafleder SBKW 60/DH-I-0
Mellemspændings-afleder uden skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 60 kV AC
Konstant spænding: 48 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 160 kV
Højde: 470 mm

fabrikat: DEHN
Type: SBKW 60/DH-I-0
artikelnr.: 990421
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	60 kV
Konstant spænding AC (U_c )	48 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	160 kV
Højde (h)	470 mm
Krybestrækning (min.)	453 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	60 kV
Konstant spænding AC (U_c )	48 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	67 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	64 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	174 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	147 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	160 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	176 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	203 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	122 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	127 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	133 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	137 kV
Ydre isolation / driftsfrekvent spænding (tør) (U_PFWL )	159 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	164 kV
Højde (h)	470 mm
Krybestrækning (min.)	453 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990421 a favoritos.

Ir a favoritos

El artículo 990421 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990501 SBKW 3/DH-I

GTIN 4013364537613, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 3/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 3 kV ac
Konstant spænding: 2,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 8 kV
Højde: 120 mm

fabrikat: DEHN
Type: SBKW 3/DH-I
artikelnr.: 990501
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	3 kV
Konstant spænding AC (U_c )	2,4 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	8,0 kV
Højde (h)	120 mm
Krybestrækning (min.)	387 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	3 kV
Konstant spænding AC (U_c )	2,4 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	3,3 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	3,2 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	8,7 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	7,4 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	8,0 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	8,8 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	10,2 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	6,1 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	6,3 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	6,6 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	6,8 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	53 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	88 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	87 kV
Højde (h)	120 mm
Krybestrækning (min.)	387 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990501 a favoritos.

Ir a favoritos

El artículo 990501 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990502 SBKW 6/DH-I

GTIN 4013364537620, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 6/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 6 kV ac
Konstant spænding: 4,8 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 16,1 kV
Højde: 164 mm

fabrikat: DEHN
Type: SBKW 6/DH-I
artikelnr.: 990502
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	6 kV
Konstant spænding AC (U_c )	4,8 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	16,1 kV
Højde (h)	164 mm
Krybestrækning (min.)	574 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	6 kV
Konstant spænding AC (U_c )	4,8 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	6,7 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	6,4 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	17,5 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	14,8 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	16,1 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	17,8 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	20,4 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	12,3 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	12,8 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	13,4 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	13,8 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	67 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	112 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	110 kV
Højde (h)	164 mm
Krybestrækning (min.)	574 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990502 a favoritos.

Ir a favoritos

El artículo 990502 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990503 SBKW 9/DH-I

GTIN 4013364537644, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 9/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 9 kV ac
Konstant spænding: 7,2 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 24,1 kV
Højde: 164 mm

fabrikat: DEHN
Type: SBKW 9/DH-I
artikelnr.: 990503
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	9 kV
Konstant spænding AC (U_c )	7,2 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	24,1 kV
Højde (h)	164 mm
Krybestrækning (min.)	574 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	9 kV
Konstant spænding AC (U_c )	7,2 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	10,0 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	9,5 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	26,1 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	22,2 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	24,1 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	26,6 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	30,6 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	18,4 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	19,1 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	20,0 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	20,7 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	67 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	112 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	110 kV
Højde (h)	164 mm
Krybestrækning (min.)	574 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990503 a favoritos.

Ir a favoritos

El artículo 990503 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990504 SBKW 12/DH-I

GTIN 4013364537781, N.º de arancel aduanero (EU): 85354000, Peso bruto: 1.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 12/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 12 kV ac
Konstant spænding: 9,6 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 32,1 kV
Højde: 208 mm

fabrikat: DEHN
Type: SBKW 12/DH-I
artikelnr.: 990504
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	12 kV
Konstant spænding AC (U_c )	9,6 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	32,1 kV
Højde (h)	208 mm
Krybestrækning (min.)	762 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	12 kV
Konstant spænding AC (U_c )	9,6 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	13,3 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	12,7 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	34,8 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	29,6 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	32,1 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	35,4 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	40,8 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	14,5 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	25,4 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	26,6 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	27,5 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	81 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	137 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	132 kV
Højde (h)	208 mm
Krybestrækning (min.)	762 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990504 a favoritos.

Ir a favoritos

El artículo 990504 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990505 SBKW 15/DH-I

GTIN 4013364537798, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 15/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 15 kV ac
Konstant spænding: 12 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 40 kV
Højde: 208 mm

fabrikat: DEHN
Type: SBKW 15/DH-I
artikelnr.: 990505
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	15 kV
Konstant spænding AC (U_c )	12,0 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	40,0 kV
Højde (h)	208 mm
Krybestrækning (min.)	762 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	15 kV
Konstant spænding AC (U_c )	12,0 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	16,7 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	15,9 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	43,4 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	36,7 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	40,0 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	44,1 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	50,8 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	30,6 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	31,7 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	33,2 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	34,3 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	81 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	137 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	132 kV
Højde (h)	208 mm
Krybestrækning (min.)	762 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990505 a favoritos.

Ir a favoritos

El artículo 990505 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990506 SBKW 18/DH-I

GTIN 4013364537804, N.º de arancel aduanero (EU): 85354000, Peso bruto: 2.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 18/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 18 kV ac
Konstant spænding: 14,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 48,2 kV
Højde: 208 mm

fabrikat: DEHN
Type: SBKW 18/DH-I
artikelnr.: 990506
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	18 kV
Konstant spænding AC (U_c )	14,4 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	48,2 kV
Højde (h)	208 mm
Krybestrækning (min.)	762 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	18 kV
Konstant spænding AC (U_c )	14,4 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	20,0 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	19,0 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	52,3 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	44,4 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	48,2 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	53,2 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	61,2 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	36,9 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	38,2 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	40,0 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	41,3 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	81 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	137 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	132 kV
Højde (h)	208 mm
Krybestrækning (min.)	762 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990506 a favoritos.

Ir a favoritos

El artículo 990506 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990507 SBKW 21/DH-I

GTIN 4013364537811, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 21/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 21 kV ac
Konstant spænding: 16,8 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 56,2 kV
Højde: 252 mm

fabrikat: DEHN
Type: SBKW 21/DH-I
artikelnr.: 990507
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	21 kV
Konstant spænding AC (U_c )	16,8 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	56,2 kV
Højde (h)	252 mm
Krybestrækning (min.)	950 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	21 kV
Konstant spænding AC (U_c )	16,8 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	23,3 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	22,3 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	61,0 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	52,8 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	56,2 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	62,0 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	71,4 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	43,0 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	44,5 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	46,6 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	48,2 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	94 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	161 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	155 kV
Højde (h)	252 mm
Krybestrækning (min.)	950 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990507 a favoritos.

Ir a favoritos

El artículo 990507 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990508 SBKW 24/DH-I

GTIN 4013364543225, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 24/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 24 kV ac
Konstant spænding: 29,2 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 64,2 kV
Højde: 252 mm

fabrikat: DEHN
Type: SBKW 24/DH-I
artikelnr.: 990508
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	24 kV
Konstant spænding AC (U_c )	19,2 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	64,2 kV
Højde (h)	252 mm
Krybestrækning (min.)	950 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	24 kV
Konstant spænding AC (U_c )	19,2 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	26,6 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	25,4 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	69,7 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	59,1 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	64,2 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	70,8 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	81,5 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	49,1 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	50,8 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	53,3 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	55,0 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	94 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	161 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	155 kV
Højde (h)	252 mm
Krybestrækning (min.)	950 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990508 a favoritos.

Ir a favoritos

El artículo 990508 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990509 SBKW 27/DH-I

GTIN 4013364537835, Peso bruto: 0.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 27/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 27 kV ac
Konstant spænding: 21,6 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 72,2 kV
Højde: 296 mm

fabrikat: DEHN
Type: SBKW 27/DH-I
artikelnr.: 990509
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	27 kV
Konstant spænding AC (U_c )	21,6 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	72,2 kV
Højde (h)	296 mm
Krybestrækning (min.)	1137 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	27 kV
Konstant spænding AC (U_c )	21,6 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	30,0 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	28,6 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	78,3 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	66,5 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	72,2 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	79,6 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	91,7 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	55,2 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	57,2 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	59,9 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	61,9 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	107 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	186 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	176 kV
Højde (h)	296 mm
Krybestrækning (min.)	1137 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990509 a favoritos.

Ir a favoritos

El artículo 990509 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990510 SBKW 30/DH-I

GTIN 4013364537842, N.º de arancel aduanero (EU): 85354000, Peso bruto: 3.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 30/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 30 kV ac
Konstant spænding: 24 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 80 kV
Højde: 296 mm

fabrikat: DEHN
Type: SBKW 30/DH-I
artikelnr.: 990510
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	30 kV
Konstant spænding AC (U_c )	24,0 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	80,0 kV
Højde (h)	296 mm
Krybestrækning (min.)	1137 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	30 kV
Konstant spænding AC (U_c )	24,0 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	33,3 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	31,8 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	86,8 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	73,7 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	80,0 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	88,2 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	101,6 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	61,2 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	63,4 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	66,4 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	68,6 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	107 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	186 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	176 kV
Højde (h)	296 mm
Krybestrækning (min.)	1137 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990510 a favoritos.

Ir a favoritos

El artículo 990510 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990512 SBKW 33/DH-I

GTIN 4013364538054, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 33/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 33 kV ac
Konstant spænding: 26,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 88 kV
Højde: 340 mm

fabrikat: DEHN
Type: SBKW 33/DH-I
artikelnr.: 990512
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	33 kV
Konstant spænding AC (U_c )	26,4 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	88,0 kV
Højde (h)	340 mm
Krybestrækning (min.)	1325 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	33 kV
Konstant spænding AC (U_c )	26,4 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	36,6 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	35,0 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	95,5 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	81,0 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	88,0 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	97,1 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	111,8 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	67,3 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	69,7 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	73,0 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	75,4 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	120 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	210 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	198 kV
Højde (h)	340 mm
Krybestrækning (min.)	1325 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990512 a favoritos.

Ir a favoritos

El artículo 990512 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990513 SBKW 36/DH-I

GTIN 4013364538061, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 36/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 36 kV AC
Konstant spænding: 28,8 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 96,3 kV
Højde: 340 mm

fabrikat: DEHN
Type: SBKW 36/DH-I
artikelnr.: 990513
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	36 kV
Konstant spænding AC (U_c )	28,8 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	96,3 kV
Højde (h)	340 mm
Krybestrækning (min.)	1325 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	36 kV
Konstant spænding AC (U_c )	28,8 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	40,0 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	38,2 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	104,5 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	88,7 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	96,3 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	106,2 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	122,3 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	73,7 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	76,3 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	79,9 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	82,5 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	120 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	210 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	198 kV
Højde (h)	340 mm
Krybestrækning (min.)	1325 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990513 a favoritos.

Ir a favoritos

El artículo 990513 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990514 SBKW 39/DH-I

GTIN 4013364538078, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 39/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 39 kV AC
Konstant spænding: 31,2 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 104,3 kV
Højde: 340 mm

fabrikat: DEHN
Type: SBKW 39/DH-I
artikelnr.: 990514
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	39 kV
Konstant spænding AC (U_c )	31,2 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	104,3 kV
Højde (h)	340 mm
Krybestrækning (min.)	1325 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	39 kV
Konstant spænding AC (U_c )	31,2 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	43,3 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	41,3 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	113,2 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	96,1 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	104,3 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	115,0 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	132,5 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	79,8 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	82,6 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	86,6 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	89,4 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	120 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	210 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	198 kV
Højde (h)	340 mm
Krybestrækning (min.)	1325 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990514 a favoritos.

Ir a favoritos

El artículo 990514 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990515 SBKW 42/DH-I

GTIN 4013364538092, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 42/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 42 kV AC
Konstant spænding: 33,6 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 112,4 kV
Højde: 384 mm

fabrikat: DEHN
Type: SBKW 42/DH-I
artikelnr.: 990515
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	42 kV
Konstant spænding AC (U_c )	33,6 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	112,4 kV
Højde (h)	384 mm
Krybestrækning (min.)	1513 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	42 kV
Konstant spænding AC (U_c )	33,6 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	46,6 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	44,5 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	122,0 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	103,5 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	112,4 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	124,0 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	142,7 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	86,0 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	89,0 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	93,3 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	96,3 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	132 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	234 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	219 kV
Højde (h)	384 mm
Krybestrækning (min.)	1513 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990515 a favoritos.

Ir a favoritos

El artículo 990515 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990516 SBKW 45/DH-I

GTIN 4013364538108, N.º de arancel aduanero (EU): 85354000, Peso bruto: 4.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 45/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 45 kV AC
Konstant spænding: 36 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 120 kV
Højde: 384 mm

fabrikat: DEHN
Type: SBKW 45/DH-I
artikelnr.: 990516
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	45 kV
Konstant spænding AC (U_c )	36,0 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	120,0 kV
Højde (h)	384 mm
Krybestrækning (min.)	1513 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	45 kV
Konstant spænding AC (U_c )	36,0 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	50,0 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	47,7 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	130,2 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	110,5 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	120,0 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	132,4 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	152,4 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	91,8 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	95,0 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	99,6 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	102,8 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	132 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	234 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	219 kV
Højde (h)	384 mm
Krybestrækning (min.)	1513 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990516 a favoritos.

Ir a favoritos

El artículo 990516 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990517 SBKW 48/DH-I

GTIN 4013364538115, N.º de arancel aduanero (EU): 85354000, Peso bruto: 5.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 48/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 48 kV AC
Konstant spænding: 38,4 kV ac
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 128,4 kV
Højde: 428 mm

fabrikat: DEHN
Type: SBKW 48/DH-I
artikelnr.: 990517
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	48 kV
Konstant spænding AC (U_c )	38,4 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	128,4 kV
Højde (h)	428 mm
Krybestrækning (min.)	1700 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	48 kV
Konstant spænding AC (U_c )	38,4 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	53,3 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	50,9 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	139,3 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	118,3 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	128,4 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	141,6 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	163,1 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	98,2 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	101,7 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	106,6 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	110,0 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	144 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	259 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	240 kV
Højde (h)	428 mm
Krybestrækning (min.)	1700 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990517 a favoritos.

Ir a favoritos

El artículo 990517 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990518 SBKW 51/DH-I

GTIN 4013364538139, N.º de arancel aduanero (EU): 85354000, Peso bruto: 5.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 51/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 51 kV AC
Konstant spænding: 41 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 137 kV
Højde: 428 mm

fabrikat: DEHN
Type: SBKW 51/DH-I
artikelnr.: 990518
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	51 kV
Konstant spænding AC (U_c )	41 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	137 kV
Højde (h)	428 mm
Krybestrækning (min.)	1700 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	51 kV
Konstant spænding AC (U_c )	41 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	57 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	54 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	148 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	126 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	137 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	151 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	173 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	104 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	108 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	113 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	117 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	144 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	259 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	240 kV
Højde (h)	428 mm
Krybestrækning (min.)	1700 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990518 a favoritos.

Ir a favoritos

El artículo 990518 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990519 SBKW 54/DH-I

GTIN 4013364538160, N.º de arancel aduanero (EU): 85354000, Peso bruto: 5.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 54/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 54 kV AC
Konstant spænding: 43 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 145 kV
Højde: 428 mm

fabrikat: DEHN
Type: SBKW 54/DH-I
artikelnr.: 990519
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	54 kV
Konstant spænding AC (U_c )	43 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	145 kV
Højde (h)	428 mm
Krybestrækning (min.)	1700 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	54 kV
Konstant spænding AC (U_c )	43 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	60 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	57 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	157 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	133 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	145 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	159 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	184 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	111 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	114 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	120 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	124 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	144 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	259 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	240 kV
Højde (h)	428 mm
Krybestrækning (min.)	1700 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990519 a favoritos.

Ir a favoritos

El artículo 990519 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 990521 SBKW 60/DH-I

GTIN 4013364538184, N.º de arancel aduanero (EU): 85354000, Peso bruto: 6.00 kg, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Mellemspændingsafleder SBKW 60/DH-I
mellemspændingsafleder med skærm
til beskyttelse af transformatorer, koblingsanlæg,
anlægs- og overførselsledninger
mod atmosfæriske overspændinger og
koblingsoverspændinger
iht. IEC 60099-4 / EN 60099-4
Højtemperaturvulkaniseret, vandskyende silikonehus
Epoxyharpiksbundet glasfibervæv
Høj bøjestyrke
Brudsikker overlastrespons
Nominel afledningsstrøm (8/20 µs): 10 kA
Aflederklasse: Mellemspænding høj, DH
Nominel spænding: 60 kV AC
Konstant spænding: 48 kV AC
Nominel kortslutningsstrøm: 63 kA
Restspænding ved 10 kA (8/20 µs): 160 kV
Højde: 470 mm

fabrikat: DEHN
Type: SBKW 60/DH-I
artikelnr.: 990521
eller tilsvarende

Datos técnicos

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Aflederklasse	Mellemspænding høj, DH
Afledermærkespænding AC (U_r )	60 kV
Konstant spænding AC (U_c )	48 kV
Nominel kortslutningsstrøm (I_sc )	63 kA
Restspænding ved 10 kA (8/20 µs) (U_pl )	160 kV
Højde (h)	470 mm
Krybestrækning (min.)	1886 mm

Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Højstødstrøm (4/10 µs) (I_h )	100 kA
Aflederklasse	Mellemspænding høj, DH
Aflederklasse (LDC)	1
Afledermærkespænding AC (U_r )	60 kV
Konstant spænding AC (U_c )	48 kV
Nominel gentaget afledningskapacitet (Q_rs )	0,4 C
Nominel termisk afledningskapacitet (Q_th )	1,1 C
Nominel kapacitet for absorption af termisk energi (W_th )	3 kJ / kV_Ur
Nominel kortslutningsstrøm (I_sc )	63 kA
Midlertidig overspænding (TOV) ved 1 sek. (U_1s )	67 kV
Midlertidig overspænding (TOV) ved 10 sek. (U_10s )	64 kV
Restspænding ved 10 kA (1/2 µs) (U_pl )	174 kV
Restspænding ved 5 kA (8/20 µs) (U_pl )	147 kV
Restspænding ved 10 kA (8/20 µs) (U_pl )	160 kV
Restspænding ved 20 kA (8/20 µs) (U_pl )	176 kV
Restspænding ved 40 kA (8/20 µs) (U_pl )	203 kV
Restspænding ved 500 kA (30/70 µs) (U_ps )	122 kV
Restspænding ved 1000 kA (30/70 µs) (U_ps )	127 kV
Restspænding ved 2000 kA (30/70 µs) (U_ps )	133 kV
Restspænding ved 3000 kA (30/70 µs) (U_ps )	137 kV
Ydre isolation / driftsfrekvent spænding (våd) (U_PFWL )	156 kV
Ydre isolation / mærkelynstødstrøm (U_LIWL )	282 kV
Ydre isolation / driftsfrekvent koblingsspænding (våd) (U_SIWL )	259 kV
Højde (h)	470 mm
Krybestrækning (min.)	1886 mm
Vridstyrke	100 Nm
Fastlagt langtidslast (SLL)	350 Nm
Max. dynamisk last (SSL)	500 Nm
Omgivelsestemperatur (T_A )	-60 °C ... +60 °C
Netfrekvens (f_N )	48-62 Hz
Kapslingsmateriale	Silikonehus
Farve	grå, RAL 7040
Armaturer	Støbeemne Al-legeringer
Forbindelser	Klemmer, skruer, møtrikker rustfrit stål
Prøvestandarder	IEC/EN 60099-4

Se ha añadido el artículo 990521 a favoritos.

Ir a favoritos

El artículo 990521 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

SBKW

SBKW ... DH-I-0

N.º art. 990401 SBKW 3/DH-I-0

Se ha añadido el artículo 990401 a favoritos.

El artículo 990401 ha sido añadido a la cesta de compra.

N.º art. 990402 SBKW 6/DH-I-0

Se ha añadido el artículo 990402 a favoritos.

El artículo 990402 ha sido añadido a la cesta de compra.

N.º art. 990403 SBKW 9/DH-I-0

Se ha añadido el artículo 990403 a favoritos.

El artículo 990403 ha sido añadido a la cesta de compra.

N.º art. 990404 SBKW 12/DH-I-0

Se ha añadido el artículo 990404 a favoritos.

El artículo 990404 ha sido añadido a la cesta de compra.

N.º art. 990405 SBKW 15/DH-I-0

Se ha añadido el artículo 990405 a favoritos.

El artículo 990405 ha sido añadido a la cesta de compra.

N.º art. 990406 SBKW 18/DH-I-0

Se ha añadido el artículo 990406 a favoritos.

El artículo 990406 ha sido añadido a la cesta de compra.

N.º art. 990407 SBKW 21/DH-I-0

Se ha añadido el artículo 990407 a favoritos.

El artículo 990407 ha sido añadido a la cesta de compra.

N.º art. 990408 SBKW 24/DH-I-0

Se ha añadido el artículo 990408 a favoritos.

El artículo 990408 ha sido añadido a la cesta de compra.

N.º art. 990409 SBKW 27/DH-I-0

Se ha añadido el artículo 990409 a favoritos.

El artículo 990409 ha sido añadido a la cesta de compra.

N.º art. 990410 SBKW 30/DH-I-0

Se ha añadido el artículo 990410 a favoritos.

El artículo 990410 ha sido añadido a la cesta de compra.

N.º art. 990412 SBKW 33/DH-I-0

Se ha añadido el artículo 990412 a favoritos.

El artículo 990412 ha sido añadido a la cesta de compra.

N.º art. 990413 SBKW 36/DH-I-0

Se ha añadido el artículo 990413 a favoritos.

El artículo 990413 ha sido añadido a la cesta de compra.

N.º art. 990414 SBKW 39/DH-I-0

Se ha añadido el artículo 990414 a favoritos.

El artículo 990414 ha sido añadido a la cesta de compra.

N.º art. 990415 SBKW 42/DH-I-0

Se ha añadido el artículo 990415 a favoritos.

El artículo 990415 ha sido añadido a la cesta de compra.

N.º art. 990416 SBKW 45/DH-I-0

Se ha añadido el artículo 990416 a favoritos.

El artículo 990416 ha sido añadido a la cesta de compra.

N.º art. 990417 SBKW 48/DH-I-0

Se ha añadido el artículo 990417 a favoritos.

El artículo 990417 ha sido añadido a la cesta de compra.

N.º art. 990418 SBKW 51/DH-I-0

Se ha añadido el artículo 990418 a favoritos.

El artículo 990418 ha sido añadido a la cesta de compra.

N.º art. 990419 SBKW 54/DH-I-0

Se ha añadido el artículo 990419 a favoritos.

El artículo 990419 ha sido añadido a la cesta de compra.

N.º art. 990421 SBKW 60/DH-I-0

Se ha añadido el artículo 990421 a favoritos.

El artículo 990421 ha sido añadido a la cesta de compra.

SBKW ... DH-I

N.º art. 990501 SBKW 3/DH-I

Se ha añadido el artículo 990501 a favoritos.

El artículo 990501 ha sido añadido a la cesta de compra.

N.º art. 990502 SBKW 6/DH-I

Se ha añadido el artículo 990502 a favoritos.

El artículo 990502 ha sido añadido a la cesta de compra.

N.º art. 990503 SBKW 9/DH-I

Se ha añadido el artículo 990503 a favoritos.

El artículo 990503 ha sido añadido a la cesta de compra.

N.º art. 990504 SBKW 12/DH-I

Se ha añadido el artículo 990504 a favoritos.

El artículo 990504 ha sido añadido a la cesta de compra.

N.º art. 990505 SBKW 15/DH-I

Se ha añadido el artículo 990505 a favoritos.

El artículo 990505 ha sido añadido a la cesta de compra.

N.º art. 990506 SBKW 18/DH-I

Se ha añadido el artículo 990506 a favoritos.

El artículo 990506 ha sido añadido a la cesta de compra.

N.º art. 990507 SBKW 21/DH-I

Se ha añadido el artículo 990507 a favoritos.
