N.º art. 942300 DG MP TNC 275

GTIN 4013364495272, N.º de arancel aduanero (EU): 85363030, Peso bruto: 316.66 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TNC 275
Trepolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til 230/400 V TN-C-systemer, bredde 3TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC 275
artikelnr.: 942300
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²masssiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE

Se ha añadido el artículo 942300 a favoritos.

Ir a favoritos

El artículo 942300 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942318 DG MP TNC 150 FM

GTIN 4013364495265, N.º de arancel aduanero (EU): 85363030, Peso bruto: 324.71 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TNC 150 FM
Trepolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TN-C-systemer, bredde 3TE
med fjernmeldekontakt
Afleder type 2 + Type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 150 V AC
Beskyttelsesniveau: <= 0,7 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC 150 FM
artikelnr.: 942318
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 208 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 0,7 kV
Restspænding ved 5 kA (U_P )	≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942318 a favoritos.

Ir a favoritos

El artículo 942318 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942305 DG MP TNC 275 FM

GTIN 4013364495289, N.º de arancel aduanero (EU): 85363030, Peso bruto: 323.13 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TNC 275 FM
Trepolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til 230/400 V TN-C-systemer, bredde 3TE
med fjernmeldekontakt
Afleder type 2 + Type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC 275 FM
artikelnr.: 942305
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942305 a favoritos.

Ir a favoritos

El artículo 942305 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942319 DG MP TNC 385 FM

GTIN 4013364495296, N.º de arancel aduanero (EU): 85363030, Peso bruto: 324.71 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TNC 385 FM
Trepolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TN-C-systemer, bredde 3TE
med fjernmeldekontakt
Afleder type 2 + Type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC 385 FM
artikelnr.: 942319
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 1,75 kV
Restspænding ved 5 kA (U_P )	≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942319 a favoritos.

Ir a favoritos

El artículo 942319 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942308 DG MP TNC 440 FM

GTIN 4013364495258, N.º de arancel aduanero (EU): 85363030, Peso bruto: 355.78 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TNC 440 FM
Trepolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til 400/690 V TN-C-systemer, bredde 3TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 440 V AC
Beskyttelsesniveau: <= 2 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC 440 FM
artikelnr.: 942308
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	400 / 690 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 2 kV
Restspænding ved 5 kA (U_P )	≤ 1,7 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	580 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	765 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942308 a favoritos.

Ir a favoritos

El artículo 942308 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942400 DG MP TNS 275

GTIN 4013364484115, N.º de arancel aduanero (EU): 85363030, Peso bruto: 407.53 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard MP TNS 275
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TN-S-systemer, bredde 4TE
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNS 275
artikelnr.: 942400
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE

Se ha añadido el artículo 942400 a favoritos.

Ir a favoritos

El artículo 942400 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942408 DG MP TNS 150 FM

GTIN 4013364484863, N.º de arancel aduanero (EU): 85363030, Peso bruto: 385.91 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard MP TNS 150 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + Type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 150 V AC
Beskyttelsesniveau: <= 0,7 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNS 150 FM
artikelnr.: 942408
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Typ 2 + Typ 3 / Class II + Class III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 208 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv- / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942408 a favoritos.

Ir a favoritos

El artículo 942408 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942405 DG MP TNS 275 FM

GTIN 4013364477124, N.º de arancel aduanero (EU): 85363030, Peso bruto: 350.91 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

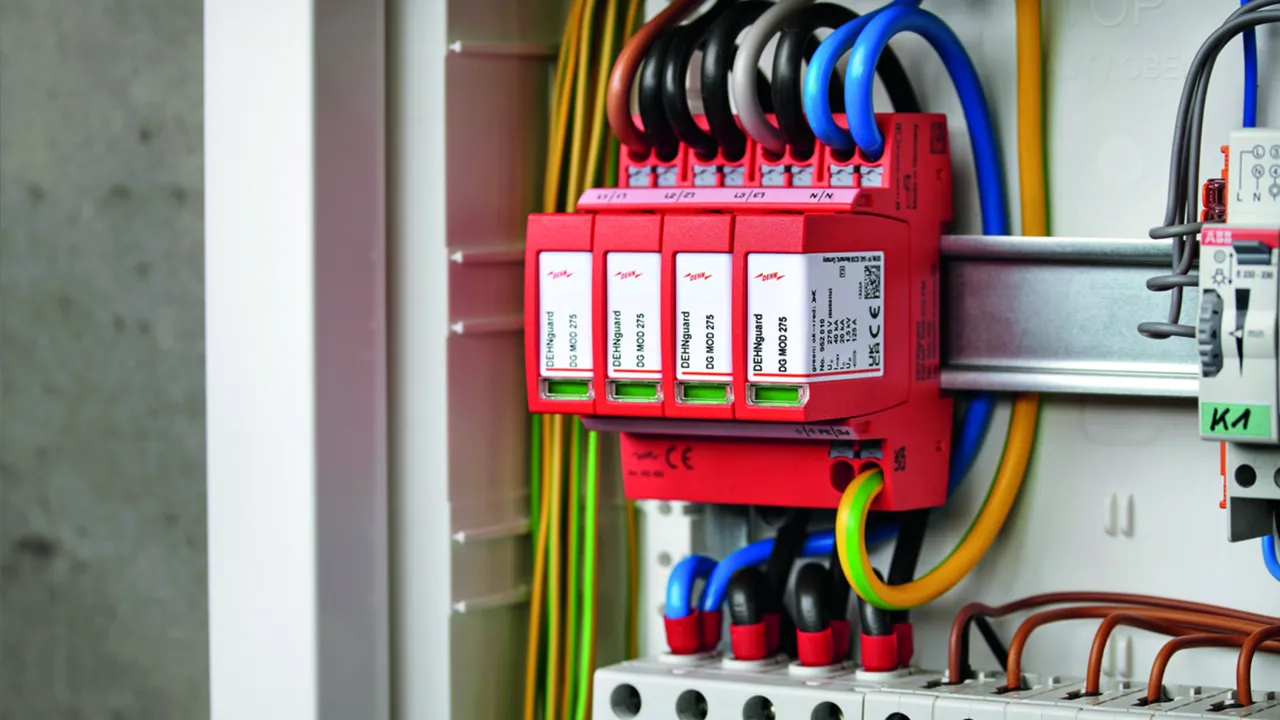

Overspændingsafleder DEHNguard MP TNS 275 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNS 275 FM
artikelnr.: 942405
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942405 a favoritos.

Ir a favoritos

El artículo 942405 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942409 DG MP TNS 385 FM

GTIN 4013364484832, N.º de arancel aduanero (EU): 85363030, Peso bruto: 441.67 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard MP TNS 385 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + Type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNS 385 FM
artikelnr.: 942409
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²masssiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942409 a favoritos.

Ir a favoritos

El artículo 942409 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942310 DG MP TT 275

GTIN 4013364484108, N.º de arancel aduanero (EU): 85363030, Peso bruto: 343.84 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard MP TT 275
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 275
artikelnr.: 942310
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942310 a favoritos.

Ir a favoritos

El artículo 942310 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942328 DG MP TT 150 FM

GTIN 4013364484856, N.º de arancel aduanero (EU): 85363030, Peso bruto: 388.86 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard MP TT 275 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 150 V AC
Beskyttelsesniveau: <= 0,7 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 150 FM
artikelnr.: 942328
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	15 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 208 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	15 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942328 a favoritos.

Ir a favoritos

El artículo 942328 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942315 DG MP TT 275 FM

GTIN 4013364477162, N.º de arancel aduanero (EU): 85363030, Peso bruto: 346.63 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard MP TT 275 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 275 FM
artikelnr.: 942315
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942315 a favoritos.

Ir a favoritos

El artículo 942315 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942325 DG MP TT 320 FM

GTIN 4013364484849, N.º de arancel aduanero (EU): 85363030, Peso bruto: 418.85 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard MP TT 320 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 320 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 320 FM
artikelnr.: 942325
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942325 a favoritos.

Ir a favoritos

El artículo 942325 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942317 DG MP TT 385 FM

GTIN 4013364484825, N.º de arancel aduanero (EU): 85363030, Peso bruto: 430.48 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard MP TT 385 FM
Firpolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 385 FM
artikelnr.: 942317
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942317 a favoritos.

Ir a favoritos

El artículo 942317 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942200 DG MP TN 275

GTIN 4013364495395, N.º de arancel aduanero (EU): 85363030, Peso bruto: 228.88 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TN 275
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede 230 V TN-systemer, bredde 2TE
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TN 275
artikelnr.: 942200
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE

Se ha añadido el artículo 942200 a favoritos.

Ir a favoritos

El artículo 942200 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942207 DG MP TN 150 FM

GTIN 4013364495418, N.º de arancel aduanero (EU): 85363030, Peso bruto: 231.67 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TN 150 FM
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede TN-systemer, bredde 2TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 150 V AC
Beskyttelsesniveau: <= 0,7 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TN 150 FM
artikelnr.: 942207
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942207 a favoritos.

Ir a favoritos

El artículo 942207 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942205 DG MP TN 275 FM

GTIN 4013364495401, N.º de arancel aduanero (EU): 85363030, Peso bruto: 231.32 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TN 275 FM
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede 230 V TN-systemer, bredde 2TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TN 275 FM
artikelnr.: 942205
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942205 a favoritos.

Ir a favoritos

El artículo 942205 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942110 DG MP TT 2P 275

GTIN 4013364495326, N.º de arancel aduanero (EU): 85363030, Peso bruto: 220.36 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TT 2P 275
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede 230 V TT- og TN-systemer, bredde 2TE
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P 275
artikelnr.: 942110
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942110 a favoritos.

Ir a favoritos

El artículo 942110 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942115 DG MP TT 2P 275 FM

GTIN 4013364495333, N.º de arancel aduanero (EU): 85363030, Peso bruto: 226.75 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TT 2P 275 FM
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede 230 V TT- og TN-systemer, bredde 2TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 50 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P 275 FM
artikelnr.: 942115
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942115 a favoritos.

Ir a favoritos

El artículo 942115 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942135 DG MP TT 2P 320 FM

GTIN 4013364495340, N.º de arancel aduanero (EU): 85363030, Peso bruto: 230.96 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TT 2P 320 FM
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede 230 V TT- og TN-systemer, bredde 2TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 320 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P 320 FM
artikelnr.: 942135
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 942135 a favoritos.

Ir a favoritos

El artículo 942135 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942117 DG MP TT 2P 385 FM

GTIN 4013364495357, N.º de arancel aduanero (EU): 85363090, Peso bruto: 227.23 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TT 2P 385 FM
Topolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til enfasede TT- og TN-systemer, bredde 2TE
med fjernmeldekontakt
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,75 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P 385 FM
artikelnr.: 942117
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Kombineret stød [N-PE] (Uoc)	6 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²masssiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,75 kV

Se ha añadido el artículo 942117 a favoritos.

Ir a favoritos

El artículo 942117 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942307 DG MP WE 600 FM

GTIN 4013364495302, N.º de arancel aduanero (EU): 85363030, Peso bruto: 384.26 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP WE 600 FM
Trepolet, modulær, stikbar
overspændingsafleder med
dobbelt push-in-tilslutningsklemme egnet
til parallel- og serieforbindelse
til vindmølleparker til brug i
400/690 V TN-C-System, bredde 3TE
med fjernmeldekontakt
Hensyntagen til kortvarige spændingsudsving
på grund af øget, nominel Varistor-spænding Umov
Afleder type 2 + type 3 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 600 V AC
Nominel Varistor-spænding: 750 V AC
Beskyttelsesniveau: <= 3 kV
Nominel afledningsstrøm 15 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP WE 600 FM
artikelnr.: 942307
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 + Type 3 / Klasse II + Klasse III
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 / 830 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Kombinereret stød [L-N] (Uoc)	20 kV
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 3 kV
Restspænding ved 5 kA (U_P )	≤ 2,5 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	900 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942307 a favoritos.

Ir a favoritos

El artículo 942307 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952313 DG M TNC 150

GTIN 4013364123939, N.º de arancel aduanero (EU): 85363030, Peso bruto: 319.70 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNC 150
3-polet, modulær stikbar overspændingsafleder
til TN-C-systemer, bredde 3 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 150
artikelnr.: 952313
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 240 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Restspænding ved 5 kA (U_P )	≤ 0.55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL

Se ha añadido el artículo 952313 a favoritos.

Ir a favoritos

El artículo 952313 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952300 DG M TNC 275

GTIN 4013364108431, N.º de arancel aduanero (EU): 85363030, Peso bruto: 355.40 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNC 275
3-polet, modulær stikbar overspændingsafleder
til TN-C-systemer, bredde 3 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 275
artikelnr.: 952300
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Se ha añadido el artículo 952300 a favoritos.

Ir a favoritos

El artículo 952300 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952314 DG M TNC 385

GTIN 4013364124028, N.º de arancel aduanero (EU): 85363030, Peso bruto: 362.50 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNC 385
3-polet, modulær stikbar overspændingsafleder
til TN-C-systemer, bredde 3 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 385
artikelnr.: 952314
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Restspænding ved 5 kA (U_P )	≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL

Se ha añadido el artículo 952314 a favoritos.

Ir a favoritos

El artículo 952314 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952303 DG M TNC 440

GTIN 4013364120709, N.º de arancel aduanero (EU): 85363030, Peso bruto: 376.30 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNC 440
3-polet, modulær stikbar overspændingsafleder
til 400/690 V TN-C-systemer, bredde 3 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 440 V ac
Restspænding: <= 2 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 440
artikelnr.: 952303
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	400 / 690 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Restspænding ved 5 kA (U_P )	≤ 1,7 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	580 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	765 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL

Se ha añadido el artículo 952303 a favoritos.

Ir a favoritos

El artículo 952303 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952318 DG M TNC 150 FM

GTIN 4013364124011, N.º de arancel aduanero (EU): 85363030, Peso bruto: 326.80 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNC 150
3-polet, modulær stikbar overspændingsafleder
til TN-C-systemer, bredde 3 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 150 FM
artikelnr.: 952318
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 240 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 0,7 kV
Restspænding ved 5 kA (U_P )	≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952318 a favoritos.

Ir a favoritos

El artículo 952318 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952305 DG M TNC 275 FM

GTIN 4013364108448, N.º de arancel aduanero (EU): 85363030, Peso bruto: 348.80 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNC 275 FM
3-polet, modulær stikbar overspændingsafleder
til 230/400 V TN-C-systemer, bredde 3 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 275 FM
artikelnr.: 952305
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952305 a favoritos.

Ir a favoritos

El artículo 952305 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952319 DG M TNC 385 FM

GTIN 4013364124035, N.º de arancel aduanero (EU): 85363030, Peso bruto: 370.70 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNC 385 FM
3-polet, modulær stikbar overspændingsafleder
til TN-C-systemer, bredde 3 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 385 FM
artikelnr.: 952319
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,75 kV
Restspænding ved 5 kA (U_P )	≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952319 a favoritos.

Ir a favoritos

El artículo 952319 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952308 DG M TNC 440 FM

GTIN 4013364120716, N.º de arancel aduanero (EU): 85363030, Peso bruto: 383.20 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNC 440 FM
3-polet, modulær stikbar overspændingsafleder
til TN-C-systemer, bredde 3 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 440 V ac
Restspænding: <= 2 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNC 440 FM
artikelnr.: 952308
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	400 / 690 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 2 kV
Restspænding ved 5 kA (U_P )	≤ 1,7 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	580 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	765 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952308 a favoritos.

Ir a favoritos

El artículo 952308 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952403 DG M TNS 150

GTIN 4013364128569, N.º de arancel aduanero (EU): 85363030, Peso bruto: 443.20 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNS 150
4-polet, modulær, stikbar overspændingsafleder
til TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNS 150
artikelnr.: 952403
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 240 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL

Se ha añadido el artículo 952403 a favoritos.

Ir a favoritos

El artículo 952403 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952400 DG M TNS 275

GTIN 4013364108455, N.º de arancel aduanero (EU): 85363030, Peso bruto: 444.00 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNS 275
4-polet, modulær, stikbar overspændingsafleder
til TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNS 275
artikelnr.: 952400
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Se ha añadido el artículo 952400 a favoritos.

Ir a favoritos

El artículo 952400 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952404 DG M TNS 385

GTIN 4013364128545, N.º de arancel aduanero (EU): 85363030, Peso bruto: 499.50 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNS 385
4-polet, modulær, stikbar overspændingsafleder
til TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNS 385
artikelnr.: 952404
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL

Se ha añadido el artículo 952404 a favoritos.

Ir a favoritos

El artículo 952404 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952408 DG M TNS 150 FM

GTIN 4013364128576, N.º de arancel aduanero (EU): 85363030, Peso bruto: 451.60 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNS 150 FM
4-polet, modulær stikbar overspændingsafleder
til TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNS 150 FM
artikelnr.: 952408
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 240 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952408 a favoritos.

Ir a favoritos

El artículo 952408 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952405 DG M TNS 275 FM

GTIN 4013364108462, N.º de arancel aduanero (EU): 85363030, Peso bruto: 479.00 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNS 275 FM
4-polet, modulær, stikbar overspændingsafleder
til 230/400 V TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNS 275 FM
artikelnr.: 952405
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplastik, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Se ha añadido el artículo 952405 a favoritos.

Ir a favoritos

El artículo 952405 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952409 DG M TNS 385 FM

GTIN 4013364128552, N.º de arancel aduanero (EU): 85363030, Peso bruto: 508.40 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TNS 385 FM
4-polet, modulær, stikbar overspændingsafleder
til TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TNS 385 FM
artikelnr.: 952409
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,35 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952409 a favoritos.

Ir a favoritos

El artículo 952409 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952381 DG M H TT 275

GTIN 4013364318144, N.º de arancel aduanero (EU): 85363030, Peso bruto: 435.03 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M H TT 275
4-polet, modulær, stikbar overspændingsafleder med
høj afledeformåen
til 230/400 V TT og TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm [L-N]: 20 kA
Mærkeafledestødstrøm [N-PE]: 80 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M H TT 275
artikelnr.: 952381
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	40 kA

Se ha añadido el artículo 952381 a favoritos.

Ir a favoritos

El artículo 952381 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952385 DG M H TT 275 FM

GTIN 4013364318137, N.º de arancel aduanero (EU): 85363030, Peso bruto: 441.30 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M H TT 275 FM
4-polet, modulær, stikbar overspændingsafleder med
høj afledeformåen
til 230/400 V TT og TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm [L-N]: 20 kA
Mærkeafledestødstrøm [N-PE]: 80 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M H TT 275 FM
artikelnr.: 952385
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinner efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	40 kA

Se ha añadido el artículo 952385 a favoritos.

Ir a favoritos

El artículo 952385 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952323 DG M TT 150

GTIN 4013364133235, N.º de arancel aduanero (EU): 85363030, Peso bruto: 406.90 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 150
4-polet, modulær, stikbar overspændingsafleder
til TT og TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 150
artikelnr.: 952323
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 240 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 952323 a favoritos.

Ir a favoritos

El artículo 952323 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952310 DG M TT 275

GTIN 4013364108479, N.º de arancel aduanero (EU): 85363030, Peso bruto: 435.03 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 275
4-polet, modulær, stikbar overspændingsafleder
til 230/400 V TT og TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,25 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 275
artikelnr.: 952310
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Se ha añadido el artículo 952310 a favoritos.

Ir a favoritos

El artículo 952310 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952320 DG M TT 320

GTIN 4013364126794, N.º de arancel aduanero (EU): 85363030, Peso bruto: 442.08 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 320
4-polet, modulær, stikbar overspændingsafleder
til TT og TN-S-systemer, bredde 4 enheder
Fejlvisning
Højeste driftsspænding: 320 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 320
artikelnr.: 952320
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,75 kV

Se ha añadido el artículo 952320 a favoritos.

Ir a favoritos

El artículo 952320 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952311 DG M TT 385

GTIN 4013364119390, N.º de arancel aduanero (EU): 85363030, Peso bruto: 458.20 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 385
4-polet, modulær, stikbar overspændingsafleder
til 230/400 V TT og TN-S-systemer, bredde 4 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 385
artikelnr.: 952311
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 952311 a favoritos.

Ir a favoritos

El artículo 952311 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952328 DG M TT 150 FM

GTIN 4013364133242, N.º de arancel aduanero (EU): 85363030, Peso bruto: 416.40 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 150 FM
4-polet, modulær, stikbar overspændingsafleder
til TT og TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 150 FM
artikelnr.: 952328
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 / 240 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	150 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV

Se ha añadido el artículo 952328 a favoritos.

Ir a favoritos

El artículo 952328 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952315 DG M TT 275 FM

GTIN 4013364108486, N.º de arancel aduanero (EU): 85363030, Peso bruto: 441.30 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 275 FM
4-polet, modulær, stikbar overspændingsafleder
til 230/400 V TT og TN-S-systemer, bredde 4 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,25 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 275 FM
artikelnr.: 952315
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 / 400 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Se ha añadido el artículo 952315 a favoritos.

Ir a favoritos

El artículo 952315 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952325 DG M TT 320 FM

GTIN 4013364126800, N.º de arancel aduanero (EU): 85363030, Peso bruto: 450.80 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 320 FM
4-polet, modulær, stikbar overspændingsafleder
til TT og TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Fejlvisning
Højeste driftsspænding: 320 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 320 FM
artikelnr.: 952325
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,75 kV

Se ha añadido el artículo 952325 a favoritos.

Ir a favoritos

El artículo 952325 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952316 DG M TT 385 FM

GTIN 4013364119406, N.º de arancel aduanero (EU): 85363030, Peso bruto: 462.10 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 385 FM
4-polet, modulær, stikbar overspændingsafleder
til 230/400 V TT og TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 385 FM
artikelnr.: 952316
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 952316 a favoritos.

Ir a favoritos

El artículo 952316 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952332 DG M TT 385/305 FM

GTIN 4013364469945, N.º de arancel aduanero (EU): 85363030, Peso bruto: 464.30 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 385/305
4-polet, modulær, stikbar overspændingsafleder
til TT og TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 385/305 FM
artikelnr.: 952332
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	305 V (50 / 60 Hz)
Spænding UL	277 / 480 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 952332 a favoritos.

Ir a favoritos

El artículo 952332 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952201 DG M TN 150

GTIN 4013364123915, N.º de arancel aduanero (EU): 85363030, Peso bruto: 227.20 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TN 150
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede TN-systemer, bredde 2 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TN 150
artikelnr.: 952201
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, UL

Se ha añadido el artículo 952201 a favoritos.

Ir a favoritos

El artículo 952201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952200 DG M TN 275

GTIN 4013364108394, N.º de arancel aduanero (EU): 85363030, Peso bruto: 244.60 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TN 275
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede 230 V TN-systemer, bredde 2 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TN 275
artikelnr.: 952200
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL, ATEX, IECEx

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Se ha añadido el artículo 952200 a favoritos.

Ir a favoritos

El artículo 952200 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952206 DG M TN 150 FM

GTIN 4013364123922, N.º de arancel aduanero (EU): 85363030, Peso bruto: 233.10 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TN 150 FM
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede TN-systemer, bredde 2 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 150 V ac
Restspænding: <= 0,7 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TN 150 FM
artikelnr.: 952206
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	120 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	150 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 0,55 / ≤ 0,55 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	175 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	230 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952206 a favoritos.

Ir a favoritos

El artículo 952206 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952205 DG M TN 275 FM

GTIN 4013364108400, N.º de arancel aduanero (EU): 85363030, Peso bruto: 247.70 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TN 275 FM
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede 230 V TN-systemer, bredde 2 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TN 275 FM
artikelnr.: 952205
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL, ATEX, IECEx
FM-kontakt / kontaktform	Skiftekontakt

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Se ha añadido el artículo 952205 a favoritos.

Ir a favoritos

El artículo 952205 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952181 DG M H TT 2P 275

GTIN 4013364318175, N.º de arancel aduanero (EU): 85363030, Peso bruto: 244.10 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M H TT 2P 275
2-polet, modulær, stikbar overspændingsafleder med
høj afledeformåen
til 1-fasede 230 V TT og TN-systemer, bredde 2 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm [L-N]: 20 kA
Mærkeafledestødstrøm [N-PE]: 80 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M H TT 2P 275
artikelnr.: 952181
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	40 kA

Se ha añadido el artículo 952181 a favoritos.

Ir a favoritos

El artículo 952181 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952185 DG M H TT 2P 275 FM

GTIN 4013364318151, N.º de arancel aduanero (EU): 85363030, Peso bruto: 244.10 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M H TT 2P 275 FM
2-polet, modulær, stikbar overspændingsafleder med
høj afledeformåen
til 1-fasede 230 V TT og TN-systemer, bredde 2 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm [L-N]: 20 kA
Mærkeafledestødstrøm [N-PE]: 80 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M H TT 2P 275 FM
artikelnr.: 952185
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	40 kA

Se ha añadido el artículo 952185 a favoritos.

Ir a favoritos

El artículo 952185 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952110 DG M TT 2P 275

GTIN 4013364108417, N.º de arancel aduanero (EU): 85363030, Peso bruto: 258.00 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 2P 275
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede 230 V TT og TN-systemer, bredde 2 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 2P 275
artikelnr.: 952110
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL, ATEX, IECEx

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Se ha añadido el artículo 952110 a favoritos.

Ir a favoritos

El artículo 952110 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952130 DG M TT 2P 320

GTIN 4013364128521, N.º de arancel aduanero (EU): 85363030, Peso bruto: 263.20 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 2P 320
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede 230 V TT og TN-systemer, bredde 2 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 320 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 2P 320
artikelnr.: 952130
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,75 kV

Se ha añadido el artículo 952130 a favoritos.

Ir a favoritos

El artículo 952130 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952111 DG M TT 2P 385

GTIN 4013364119420, N.º de arancel aduanero (EU): 85363030, Peso bruto: 248.30 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 2P 385
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede TT og TN-systemer, bredde 2 enheder
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 2P 385
artikelnr.: 952111
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 952111 a favoritos.

Ir a favoritos

El artículo 952111 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952115 DG M TT 2P 275 FM

GTIN 4013364108424, N.º de arancel aduanero (EU): 85363030, Peso bruto: 244.10 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 2P 275 FM
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede 230 V TT og TN-systemer, bredde 2 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 50 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 2P 275 FM
artikelnr.: 952115
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA, VDE, UL, ATEX, IECEx
FM-kontakt / kontaktform	Skiftekontakt

Detaljer
Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	50 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL, ATEX, IECEx
ATEX-godkendelser	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,5 kV
Aflederindsats ved 16,7 Hz - Banestrømforsyningssystemer
– Prøvespænding AC (Uc)	275 V
– Mærkespænding (AC) (U_N )	230 V
– Mærkefrekvens (AC) (f_N )	16,7 Hz

Se ha añadido el artículo 952115 a favoritos.

Ir a favoritos

El artículo 952115 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952135 DG M TT 2P 320 FM

GTIN 4013364128538, N.º de arancel aduanero (EU): 85363030, Peso bruto: 269.20 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 2P 320 FM
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede 230 V TT og TN-systemer, bredde 2 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 320 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 2P 320 FM
artikelnr.: 952135
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	320 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,2 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	1,75 kV

Se ha añadido el artículo 952135 a favoritos.

Ir a favoritos

El artículo 952135 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952116 DG M TT 2P 385 FM

GTIN 4013364119413, N.º de arancel aduanero (EU): 85363030, Peso bruto: 251.70 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M TT 2P 385 FM
2-polet, modulær, stikbar overspændingsafleder
til 1-fasede TT og TN-systemer, bredde 2 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,75 kV
Mærkeafledestødstrøm: 20 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-Familien

fabrikat: DEHN
Type: DG M TT 2P 385 FM
artikelnr.: 952116
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Max. overstrømsbeskyttelse	125 A gG
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,35 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse	125 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Lynstødstrøm (10/350 µs) [N-PE] (I_imp )	12 kA
Restspænding [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 952116 a favoritos.

Ir a favoritos

El artículo 952116 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952302 DG M WE 600

GTIN 4013364113305, N.º de arancel aduanero (EU): 85363030, Peso bruto: 406.60 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M WE 600
3-polet, modulær, stikbar overspændingsafleder
til vindmøller til indsættelse i
400/690 V TN-C-systemer, bredde 3 enheder
Sikrer mod kortvarige spændingsudsving
på grund af øget varistor mærkespænding Umov
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 600 V ac
Varistor-mærkespænding: 750 V ac
Restspænding: <= 3 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Ableiter i Red/Line-Familien

fabrikat: DEHN
Type: DG M WE 600
artikelnr.: 952302
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Max. overstrømsbeskyttelse	100 A gG
Godkendelser	KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Restspænding ved 5 kA (U_P )	≤ 2,5 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	900 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL

Se ha añadido el artículo 952302 a favoritos.

Ir a favoritos

El artículo 952302 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952307 DG M WE 600 FM

GTIN 4013364113312, N.º de arancel aduanero (EU): 85363030, Peso bruto: 409.50 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNguard M WE 600 FM
3-polet, modulær, stikbar overspændingsafleder
til vindmøller til indsættelse i
400/690 V TN-C-systemer, bredde 3 enheder
med fjernmeldekontakt
Sikrer mod kortvarige spændingsudsving
på grund af øget varistor mærkespænding Umov
Afleder Type 2 efter EN 61643-11
Fejlvisning
Højeste driftsspænding: 600 V ac
Varistor-mærkespænding: 750 V ac
Restspænding: <= 3 kV
Mærkeafledestødstrøm: 15 kA
Kortslutningsfasthed: 25 kAeff
Energetisk koordination efter DIN EN 62305-4
Ableiter i Red/Line-Familien

fabrikat: DEHN
Type: DG M WE 600 FM
artikelnr.: 952307
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Max. overstrømsbeskyttelse	100 A gG
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	480 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	600 V (50 / 60 Hz)
Varistorspænding (U_mov )	750 V
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	25 kA
Restspænding (U_P )	≤ 3 kV
Restspænding ved 5 kA (U_P )	≤ 2,5 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse	100 A gG
Kortslutningsbæreevne ved max. overstrømsbeskyttelse på netsiden (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	900 V / 5 sek. – modstandsdygtig
Midlertidig-overspænding (TOV) (U_T) – karakteristik	915 V / 120 min. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952307 a favoritos.

Ir a favoritos

El artículo 952307 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard modular

Detalles

DEHNguard MP TNC ...

N.º art. 942300 DG MP TNC 275

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX.stp.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX.igs.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX.jt.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_m_D.dxf.

Se ha añadido el artículo 942300 a favoritos.

El artículo 942300 ha sido añadido a la cesta de compra.

DEHNguard MP TNC ... FM

N.º art. 942318 DG MP TNC 150 FM

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942318 a favoritos.

El artículo 942318 ha sido añadido a la cesta de compra.

N.º art. 942305 DG MP TNC 275 FM

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942305 a favoritos.

El artículo 942305 ha sido añadido a la cesta de compra.

N.º art. 942319 DG MP TNC 385 FM

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942319 a favoritos.

El artículo 942319 ha sido añadido a la cesta de compra.

N.º art. 942308 DG MP TNC 440 FM

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf.

Se ha añadido el artículo 942308 a favoritos.

El artículo 942308 ha sido añadido a la cesta de compra.

DEHNguard MP TNS ...

N.º art. 942400 DG MP TNS 275

Debe estar registrado para descargar 942310.stp.

Debe estar registrado para descargar 942310.igs.

Debe estar registrado para descargar 942310.jt.

Debe estar registrado para descargar 942310.dwg.

Debe estar registrado para descargar 942310m.dxf.

Se ha añadido el artículo 942400 a favoritos.

El artículo 942400 ha sido añadido a la cesta de compra.

DEHNguard MP TNS ... FM

N.º art. 942408 DG MP TNS 150 FM

Debe estar registrado para descargar 942315.stp.

Debe estar registrado para descargar 942315.igs.

Debe estar registrado para descargar 942315.jt.

Debe estar registrado para descargar 942315.dwg.

Debe estar registrado para descargar 942315m.dxf.

Se ha añadido el artículo 942408 a favoritos.

El artículo 942408 ha sido añadido a la cesta de compra.

N.º art. 942405 DG MP TNS 275 FM

Debe estar registrado para descargar 942315.stp.

Debe estar registrado para descargar 942315.igs.

Debe estar registrado para descargar 942315.jt.

Debe estar registrado para descargar 942315.dwg.

Debe estar registrado para descargar 942315m.dxf.

Se ha añadido el artículo 942405 a favoritos.

El artículo 942405 ha sido añadido a la cesta de compra.

N.º art. 942409 DG MP TNS 385 FM

Debe estar registrado para descargar 942315.stp.

Debe estar registrado para descargar 942315.igs.

Debe estar registrado para descargar 942315.jt.

Debe estar registrado para descargar 942315.dwg.

Debe estar registrado para descargar 942315m.dxf.

Se ha añadido el artículo 942409 a favoritos.

El artículo 942409 ha sido añadido a la cesta de compra.

DEHNguard MP TT ...

N.º art. 942310 DG MP TT 275
