N.º art. 900780 SPD+POP 2 255 C25

GTIN 4013364156203, N.º de arancel aduanero (EU): 85363030, Peso bruto: 404.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: SPD+POP 2 255 C25
artikelnr.: 900780
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm²massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Afleder efter	Klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900780 a favoritos.

Ir a favoritos

El artículo 900780 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900781 SPD+POP 2 255 C32

GTIN 4013364156210, N.º de arancel aduanero (EU): 85363030, Peso bruto: 425.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: SPD+POP 2 255 C32
artikelnr.: 900781
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900781 a favoritos.

Ir a favoritos

El artículo 900781 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900782 SPD+POP 2 255 C40

GTIN 4013364156227, N.º de arancel aduanero (EU): 85363030, Peso bruto: 424.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: SPD+POP 2 255 C40
artikelnr.: 900782
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	1-faset TT- / TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900782 a favoritos.

Ir a favoritos

El artículo 900782 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

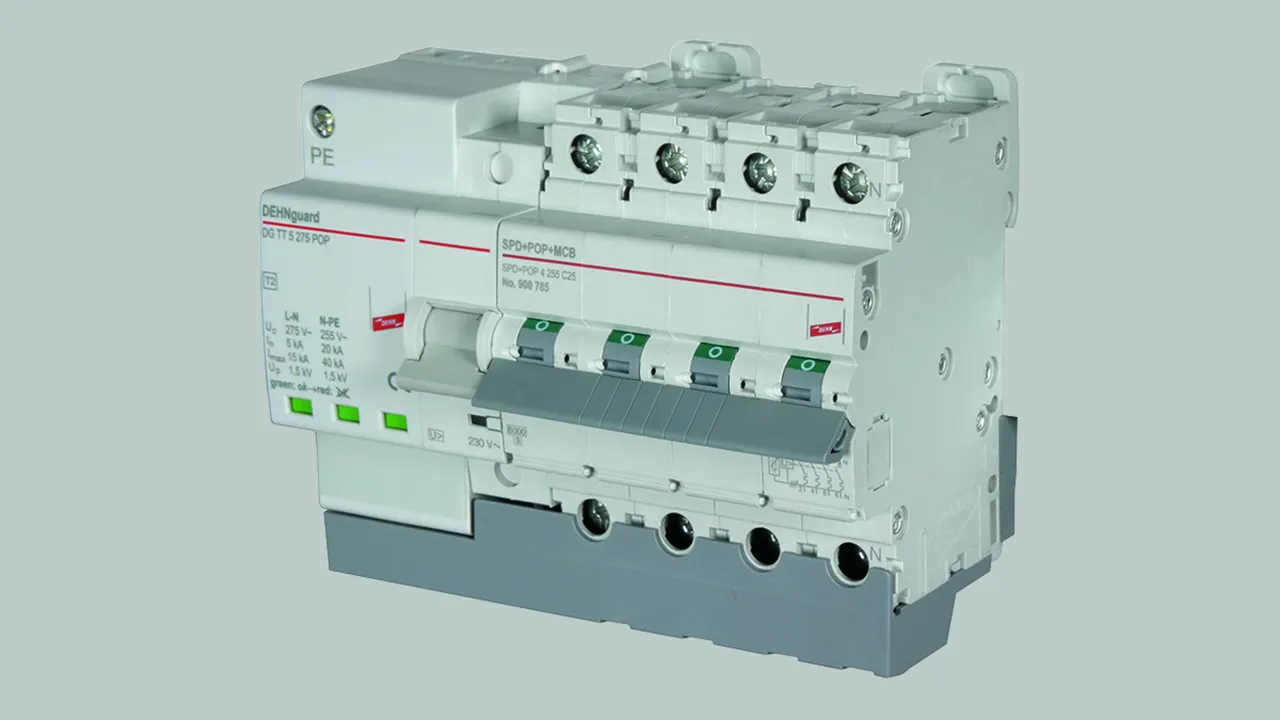

N.º art. 900785 SPD+POP 4 255 C25

GTIN 4013364156234, N.º de arancel aduanero (EU): 85363030, Peso bruto: 730.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: SPD+POP 4 255 C25
artikelnr.: 900785
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm²fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900785 a favoritos.

Ir a favoritos

El artículo 900785 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900786 SPD+POP 4 255 C32

GTIN 4013364156241, N.º de arancel aduanero (EU): 85363030, Peso bruto: 763.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: SPD+POP 4 255 C32
artikelnr.: 900786
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900786 a favoritos.

Ir a favoritos

El artículo 900786 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900787 SPD+POP 4 255 C40

GTIN 4013364156258, N.º de arancel aduanero (EU): 85363030, Peso bruto: 769.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: SPD+POP 4 255 C40
artikelnr.: 900787
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm²massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900787 a favoritos.

Ir a favoritos

El artículo 900787 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900788 SPD+POP 4 255 C63

GTIN 4013364156265, N.º de arancel aduanero (EU): 85363030, Peso bruto: 773.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: SPD+POP 4 255 C63
artikelnr.: 900788
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
SPD
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A

Generelt
Strømforsyningssystem	3-faset TT- / TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm² fintrådet / 25 mm² massiv
Tilslutningstværsnit (PE) (min.)	0,75 mm² massiv / fintrådet
Tilslutningstværsnit (PE) (max.)	6 mm² fintrådet / 10 mm² massiv
Kapslingsklasse	IP 20
Indbygningsmål	7 modul(er), DIN 43880
Montage på	35 mm DIN-skinne efter EN 60715
SPD
Afleder efter EN 61643-11 / ... IEC 61643-1/-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V
Max. driftsspænding AC [N-PE] (U_C )	255 V
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T )	335 V / 5 s
Midlertidig overspænding (TOV) [N-PE] (U_T )	1200 V / 200 ms
Midlertidig overspænding - karakteristik	Modstand
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Kapslingsmateriale	Termoplast, grå, UL 94 V-0
Installationsområde	Indendørs
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900788 a favoritos.

Ir a favoritos

El artículo 900788 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900760 POP 2 255 C25

GTIN 4013364156135, N.º de arancel aduanero (EU): 85363030, Peso bruto: 297.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: POP 2 255 C25
artikelnr.: 900760
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900760 a favoritos.

Ir a favoritos

El artículo 900760 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900761 POP 2 255 C32

GTIN 4013364156142, N.º de arancel aduanero (EU): 85363030, Peso bruto: 317.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: POP 2 255 C32
artikelnr.: 900761
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900761 a favoritos.

Ir a favoritos

El artículo 900761 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900762 POP 2 255 C40

GTIN 4013364156159, N.º de arancel aduanero (EU): 85363030, Peso bruto: 317.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: POP 2 255 C40
artikelnr.: 900762
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	Enfaset TT-/TN-system
Antal poler	1P + N
Mærkespænding AC (U_N )	230 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit(L, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit(L, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900762 a favoritos.

Ir a favoritos

El artículo 900762 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900765 POP 4 255 C25

GTIN 4013364156166, N.º de arancel aduanero (EU): 85363030, Peso bruto: 547.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: POP 4 255 C25
artikelnr.: 900765
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	16 mm²fintrådet/25 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	25 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900765 a favoritos.

Ir a favoritos

El artículo 900765 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900766 POP 4 255 C32

GTIN 4013364156173, N.º de arancel aduanero (EU): 85363030, Peso bruto: 580.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: POP 4 255 C32
artikelnr.: 900766
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	32 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900766 a favoritos.

Ir a favoritos

El artículo 900766 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900767 POP 4 255 C40

GTIN 4013364156180, N.º de arancel aduanero (EU): 85363030, Peso bruto: 586.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: POP 4 255 C40
artikelnr.: 900767
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	40 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900767 a favoritos.

Ir a favoritos

El artículo 900767 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900768 POP 4 255 C63

GTIN 4013364156197, N.º de arancel aduanero (EU): 85363030, Peso bruto: 591.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: POP 4 255 C63
artikelnr.: 900768
eller tilsvarende

Certificados

Datos técnicos

Generelt
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-25 °C ... +60 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	2,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²massiv / fintrådet
Kapslingsklasse	IP 20
Indbygningsmål	5 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
POP
Prøvet efter	EN 50550
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	415 V
Udløsetid ved 275 V AC	8 s
Udløsetid ved 400 V AC	120 ms
Max. strøm ved 275 V AC	0,4 A
Max. strøm ved 400 V AC	0,6 A
Strømforbrug	0,7 VA
Udløseindikation	Rød
MCB
Udløsekarakteristik	C
Mærkestrøm AC (I_L )	63 A
Nominel brydeevne (I_cn) efter EN 60898	6 kA

Se ha añadido el artículo 900768 a favoritos.

Ir a favoritos

El artículo 900768 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900720 POP SA 3P 230

GTIN 4013364477377, N.º de arancel aduanero (EU): 85363030, Peso bruto: 141.37 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Open PDF

Más información

Beskyttelsesanordning POP SA 3P 230
Beskyttelsesanordning til
netfrekvente overspændinger
til udløsning af eksterne
effektafbrydere
POP iht. IEC 63052 kat. 4.1.3S2
Poltal 3P + N
justerbart udgangskoblingssignal
fra 12 V til 230 V
DIN-skinnemonteret enhed iht.
DIN 43880, 2TE

fabrikat: DEHN
Type: POP SA 3P 230
artikelnr.: 900720
eller tilsvarende

Datos técnicos

Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V

Generelt
Strømforsyningssystem	trefaset TT-/TN-system
Antal poler	3P + N
Mærkespænding AC (U_N )	230 / 400 V
Mærkefrekvens (f_N )	50 Hz
Driftstemperaturområde (T_U )	-5 °C ... +45 °C
Tilslutningstværsnit (L1, L2, L3, N) (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N) (max.)	2,5 mm²fintrådet / 4 mm²massiv
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Montage på	35 mm DIN-skinne iht. EN 60715
Funktionsindikator	RGB LED
POP
Prøvet efter	IEC 63052 Kat. 4.1.3S2
Max. spænding inden aktivering AC	255 V
Max. udløsespænding AC	440 V
Udløsetid ved 400 V AC	140 ms

Se ha añadido el artículo 900720 a favoritos.

Ir a favoritos

El artículo 900720 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

SPD+POP+MCB / POP+MCB / POP

2-polet SPD+POP+MCB

N.º art. 900780 SPD+POP 2 255 C25

Debe estar registrado para descargar 900780.stp.

Debe estar registrado para descargar 900780.igs.

Debe estar registrado para descargar 900780.jt.

Debe estar registrado para descargar 900780.dwg.

Debe estar registrado para descargar 900780m_E.dxf.

Se ha añadido el artículo 900780 a favoritos.

El artículo 900780 ha sido añadido a la cesta de compra.

N.º art. 900781 SPD+POP 2 255 C32

Debe estar registrado para descargar 900781.stp.

Debe estar registrado para descargar 900781.igs.

Debe estar registrado para descargar 900781.jt.

Debe estar registrado para descargar 900781.dwg.

Debe estar registrado para descargar 900780m_E.dxf.

Se ha añadido el artículo 900781 a favoritos.

El artículo 900781 ha sido añadido a la cesta de compra.

N.º art. 900782 SPD+POP 2 255 C40

Debe estar registrado para descargar 900782.stp.

Debe estar registrado para descargar 900782.igs.

Debe estar registrado para descargar 900782.jt.

Debe estar registrado para descargar 900782.dwg.

Debe estar registrado para descargar 900780m_E.dxf.

Se ha añadido el artículo 900782 a favoritos.

El artículo 900782 ha sido añadido a la cesta de compra.

4-polet SPD+POP+MCB

N.º art. 900785 SPD+POP 4 255 C25

Debe estar registrado para descargar 900785.stp.

Debe estar registrado para descargar 900786.igs.

Debe estar registrado para descargar 900785.jt.

Debe estar registrado para descargar 900785.dwg.

Debe estar registrado para descargar 900785m_E.dxf.

Se ha añadido el artículo 900785 a favoritos.

El artículo 900785 ha sido añadido a la cesta de compra.

N.º art. 900786 SPD+POP 4 255 C32

Debe estar registrado para descargar 900786.stp.

Debe estar registrado para descargar 900786.igs.

Debe estar registrado para descargar 900786.jt.

Debe estar registrado para descargar 900786.dwg.

Debe estar registrado para descargar 900785m_E.dxf.

Se ha añadido el artículo 900786 a favoritos.

El artículo 900786 ha sido añadido a la cesta de compra.

N.º art. 900787 SPD+POP 4 255 C40

Debe estar registrado para descargar 900787.stp.

Debe estar registrado para descargar 900787.igs.

Debe estar registrado para descargar 900787.jt.

Debe estar registrado para descargar 900787.dwg.

Debe estar registrado para descargar 900785m_E.dxf.

Se ha añadido el artículo 900787 a favoritos.

El artículo 900787 ha sido añadido a la cesta de compra.

N.º art. 900788 SPD+POP 4 255 C63

Debe estar registrado para descargar 900788.stp.

Debe estar registrado para descargar 900788.igs.

Debe estar registrado para descargar 900788.jt.

Debe estar registrado para descargar 900788.dwg.

Debe estar registrado para descargar 900785m_E.dxf.

Se ha añadido el artículo 900788 a favoritos.

El artículo 900788 ha sido añadido a la cesta de compra.

2-polet POP+MCB

N.º art. 900760 POP 2 255 C25

Debe estar registrado para descargar 900760.stp.

Debe estar registrado para descargar 900760.igs.

Debe estar registrado para descargar 900760.jt.

Debe estar registrado para descargar 900761.dwg.

Debe estar registrado para descargar 900760m_E.dxf.

Se ha añadido el artículo 900760 a favoritos.

El artículo 900760 ha sido añadido a la cesta de compra.

N.º art. 900761 POP 2 255 C32

Debe estar registrado para descargar 900761.stp.

Debe estar registrado para descargar 900761.igs.

Debe estar registrado para descargar 900761.jt.

Debe estar registrado para descargar 900761.dwg.

Debe estar registrado para descargar 900760m_E.dxf.

Se ha añadido el artículo 900761 a favoritos.

El artículo 900761 ha sido añadido a la cesta de compra.

N.º art. 900762 POP 2 255 C40

Debe estar registrado para descargar 900762.stp.

Debe estar registrado para descargar 900762.igs.

Debe estar registrado para descargar 900762.jt.
