BLITZDUCTORconnect – kompact

Universel lynstrøms- og overspændingsafleder

Til beskyttelse af målekredse og datasnitflader
Høj samlet afledeevne på 3 kA (10/350 µs), 10 kA (8/20 µs)
Max. stødstrømsbæreevne (8/20 µs) I_max til 20 kA
Lav restspænding, også egnet til beskyttelse af tilsluttet udstyr

Kompakt afleder

Hurtig og enkel ledertilslutning med push-in-tilslutningsteknik
Høj tilgængelighed i anlægget med failsafe-system

Funktionsoptimeret udførelse med bredde på 6 mm

Integreret LifeCheck og fejlvisning i modulet
Enkel fjernmelding af status på modulet
Vibrations- og stødtestet for sikker anvendelse

Detalles

**Connect = Protect**
Push-in-tilslutningsteknik til enkel og hurtig ledertilslutning

lorem ipsum — **Connect = Protect**
Push-in-tilslutningsteknik til enkel og hurtig ledertilslutning

**Enkel vedligeholdelse**

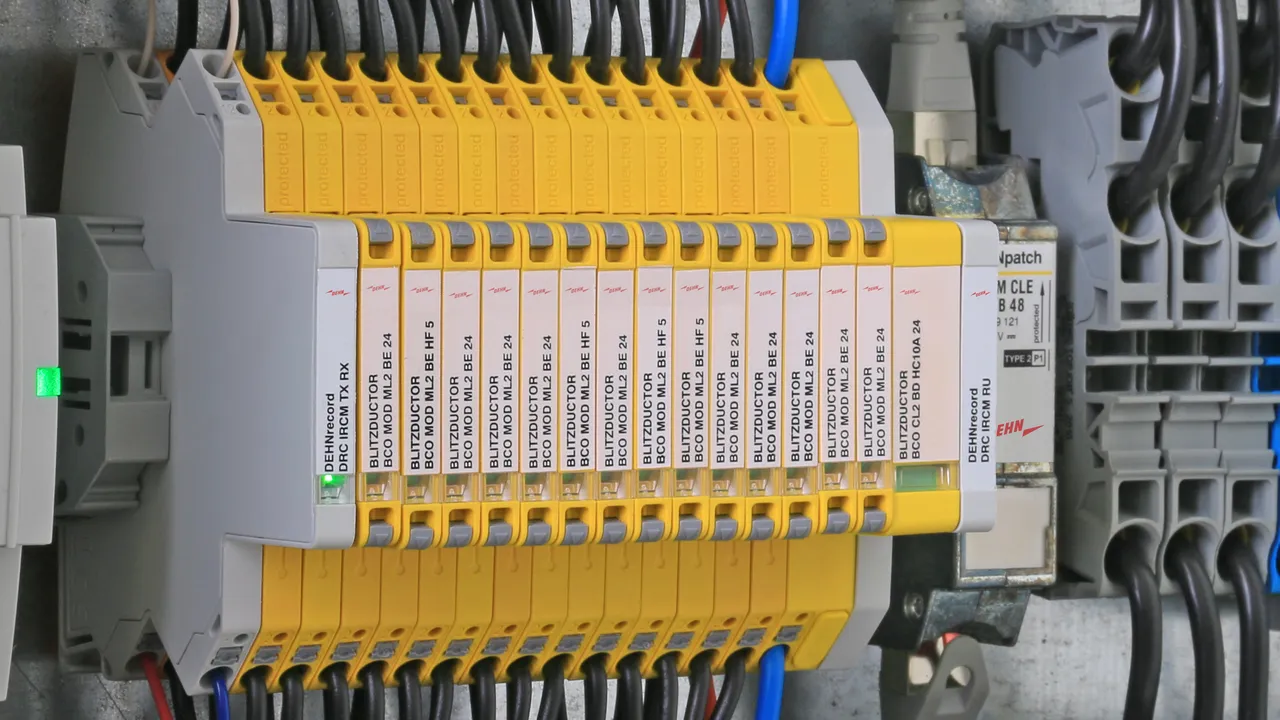

Enkel statusmelding med overvågningsenhed for hele afledergruppen

**Hurtig test - med et øjekast**
Indbygget markering til enkel og hurtig vedligeholdelse

**Højeste systemtilgængelighed**
Godkendt til indsats i egensikre målekredse

BCO CL2 B 180

Pladsbesparende, kompakt lynstrømsafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af to enkeltledere til lynbeskyttelses-potentialudligning og indirekte jording af skærm.

1 Producto

N.º art. 927910 BCO CL2 B 180

GTIN 4013364411739, N.º de arancel aduanero (EU): 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 B 180
artikelnr.: 927910
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	A
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	1.2 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	A
Impulskategori	D1, C2, C3
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	1.2 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 950 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 700 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	150 MHz
Kapacitet leder-leder (C)	≤ 10 pF
Kapacitet leder-PG (C)	≤ 13 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 700 V
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927910 a favoritos.

Ir a favoritos

El artículo 927910 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BCO CL2 BE

Pladsbesparende, kompakt kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af to enkeltledere med fælles referencepotentiale og ubalancerede snitflader.

3 Productos

N.º art. 927922 BCO CL2 BE 12

GTIN 4013364411951, N.º de arancel aduanero (EU): 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 BE 12
artikelnr.: 927922
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	M
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 45 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 48 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 45 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 38 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 20 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	1,4 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 4 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 20 V
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927922 a favoritos.

Ir a favoritos

El artículo 927922 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 927924 BCO CL2 BE 24

GTIN 4013364411968, N.º de arancel aduanero (EU): 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 BE 24
artikelnr.: 927924
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	M
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23,3 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 75 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 75 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 85 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,4 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 45 V
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927924 a favoritos.

Ir a favoritos

El artículo 927924 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 927925 BCO CL2 BE 48

GTIN 4013364411975, N.º de arancel aduanero (EU): 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 BE 48
artikelnr.: 927925
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	M
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38,1 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 140 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 130 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 68 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 1,5 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 68 V
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927925 a favoritos.

Ir a favoritos

El artículo 927925 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BCO CL2 BD

Pladsbesparende, kompakt kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af et lederpar med balancerede snitflader.

3 Productos

N.º art. 927942 BCO CL2 BD 12

GTIN 4013364411777, N.º de arancel aduanero (EU): 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 BD 12
artikelnr.: 927942
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	L
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 32 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 20 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	2,6 MHz
Kapacitet leder-leder (C)	≤ 2,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927942 a favoritos.

Ir a favoritos

El artículo 927942 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 927944 BCO CL2 BD 24

GTIN 4013364411784, N.º de arancel aduanero (EU): 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 BD 24
artikelnr.: 927944
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	L
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 57 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 46 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	5,8 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927944 a favoritos.

Ir a favoritos

El artículo 927944 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 927945 BCO CL2 BD 48

GTIN 4013364411807, N.º de arancel aduanero (EU): 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 BD 48
artikelnr.: 927945
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	L
Max. driftsspænding DC (U_C )	56 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	56 V
Max. driftsspænding AC (U_C )	39,6 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	7,2 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927945 a favoritos.

Ir a favoritos

El artículo 927945 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BCO CL2 BE HF

1 Producto

N.º art. 927970 BCO CL2 BE HF 5

GTIN 4013364411982, N.º de arancel aduanero (EU): 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 BE HF 5
artikelnr.: 927970
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	M
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	M
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 70 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 70 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 15 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-PG (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 20 pF
Kapacitet leder-PG (C)	≤ 23 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 15 V
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927970 a favoritos.

Ir a favoritos

El artículo 927970 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BCO CL2 BD HF

Pladsbesparende, kompakt kombiafleder, 6 mm bred, med push-in-tilslutningsteknologi og statusvisning til beskyttelse af 1 lederpar på jordpotentialfrie, højfrekvente bussystemer samt symmetriske grænseflader.

1 Producto

N.º art. 927971 BCO CL2 BD HF 5

GTIN 4013364411999, N.º de arancel aduanero (EU): 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 BD HF 5
artikelnr.: 927971
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	L
Max. driftsspænding DC (U_C )	8,5 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	5 V
Max. driftsspænding DC (U_C )	8,5 V
Max. driftsspænding AC (U_C )	6,0 V
Mærkestrøm ved 70 °C (I_L )	0,75 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 600 V
Restspænding leder-leder ved I_n C1 (U_P )	≤ 42 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 15 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 21 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, CSA, ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
IECEx-godkendelser	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 600 V
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927971 a favoritos.

Ir a favoritos

El artículo 927971 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BCO CL2 E

Pladsbesparende, kompakt overspændingsafleder med en bredde på 6 mm og push-in tilslutningsteknik med statusvisning. Finbegrænsende, et-trins overspændingsbeskyttelse med højtydende dioder til beskyttelse af 2 individuelle ledere med et fælles referencepotentiale og asymmetriske grænseflader.

3 Productos

N.º art. 927987 BCO CL2 E 12

GTIN 4013364485754, N.º de arancel aduanero (EU): 85363010, Peso bruto: 55.94 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 E 12
artikelnr.: 927987
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	W
Max. driftsspænding DC (U_C )	15 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	W
Impulskategori	C1, C3
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	15 V
Max. driftsspænding AC (U_C )	10,6 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	1,5 kA
Restspænding leder-leder ved I_n C1 (U_P )	≤ 80 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 50 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 44 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 22 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	0,6 MHz
Kapacitet leder-leder (C)	≤ 3 nF
Kapacitet leder-PG (C)	≤ 6 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927987 a favoritos.

Ir a favoritos

El artículo 927987 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 927988 BCO CL2 E 24

GTIN 4013364485747, N.º de arancel aduanero (EU): 85363010, Peso bruto: 56.04 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 E 24
artikelnr.: 927988
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	W
Max. driftsspænding DC (U_C )	33 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	1,2 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	W
Impulskategori	C1, C3
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	33 V
Max. driftsspænding AC (U_C )	23 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	1,2 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	0,6 kA
Restspænding leder-leder ved I_n C1 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 55 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 90 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 45 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	1,5 MHz
Kapacitet leder-leder (C)	≤ 1,5 nF
Kapacitet leder-PG (C)	≤ 3 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927988 a favoritos.

Ir a favoritos

El artículo 927988 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 927989 BCO CL2 E 48

GTIN 4013364485761, N.º de arancel aduanero (EU): 85363010, Peso bruto: 36.58 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 E 48
artikelnr.: 927989
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	W
Max. driftsspænding DC (U_C )	58 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	0,8 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	W
Impulskategori	C1, C3
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	58 V
Max. driftsspænding AC (U_C )	41 V
Mærkestrøm ved 60 °C (I_L )	10 A
Mærkestrøm ved 80 °C (I_L )	6 A
C1 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	0,8 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	0,4 kA
Restspænding leder-leder ved I_n C1 (U_P )	≤ 180 V
Restspænding leder-PG ved I_n C1 (U_P )	≤ 90 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 145 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 75 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-PG ved 100 ohm (f_G )	2,5 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927989 a favoritos.

Ir a favoritos

El artículo 927989 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BCO CL4 BC

Pladsbesparende, kompakt kombinationsafleder med en bredde på 12 mm og push-in tilslutningsteknologi med statusvisning til beskyttelse af ikke-jordede 4-leder målekredsløb til informationsteknologiske systemer og MCR teknologi.

1 Producto

N.º art. 927954 BCO CL4 BC 24

GTIN 4013364485730, N.º de arancel aduanero (EU): 85363010, Peso bruto: 80.10 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Kombiafleder BLITZDUCTORconnect CL2 BC 24
Kompakt kombiafleder til beskyttelse af
ikke-jordede 4-leder-målinger til informations-
teknologiske systemer og MSR-kredse
testet iht. EN/IEC 61643-21 og energetisk
koordineret iht. IEC 61643-22
Aflederklasse type 1/P2
Impulskategori: D1, C1, C2, C3, B2
Statusvisning
Maks. driftsspænding 36,0 V DC / 25,4 V AC
Nominel strøm ved 80 °C: 3 A
Serieimpedans pr. leder: 0 ohm
C2 Nominel afledestødstrøm pr. leder (8/20): 10 kA
C2 Nominel afledestrøm i alt (8/20): 20 kA
D1 Lynimpulsstrøm (10/350) pr. leder: 2,5 kA
D1 Samlet lynimpulsstrøm (10/350): 5 kA
Ledningstilslutning: Push-in
Bredde 12 mm

fabrikat: DEHN
Type: BCO CL4 BC 24
artikelnr.: 927954
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	L
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	3 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	3 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-PG ved I_n C2 (U_P )	≤ 650 V
Restspænding leder-leder ved I_n 1 kA C1 (U_P )	≤ 85 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 55 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	1,5 MHz
Kapacitet leder-leder (C)	≤ 3 nF
Kapacitet leder-PG (C)	≤ 42 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / Push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm2
Tilslutningstværsnit, fintrådet	0,2-2,5 mm2
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6.6, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927954 a favoritos.

Ir a favoritos

El artículo 927954 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BCO CL2 BD HC10A 24

Pladsbesparende, kompakt kombi-afleder med en bredde på 12 mm og push-in tilslutningsteknologi med statusvisning til beskyttelse af 1 lederpar i flydende DC-forsyninger til informationsteknologiske systemer og MSR-kredsløb.

1 Producto

N.º art. 927408 BCO CL2 BD HC10A 24

GTIN 4013364463653, N.º de arancel aduanero (EU): 85363010, Peso bruto: 68.30 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: BCO CL2 BD HC10A 24
artikelnr.: 927408
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	L
Max. driftsspænding DC (U_C )	45 V
Mærkestrøm ved 80 °C (I_L )	10 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	0 ohm
Godkendelser	UL 497B, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	45 V
Max. driftsspænding AC (U_C )	31,8 V
Mærkestrøm ved 80 °C (I_L )	10 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
Restspænding leder-leder ved I_n 1 kA C2 (U_P )	≤ 100 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 800 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 800 V
Serieimpedans per leder	0 ohm
Grænsefrekvens leder-leder ved 100 ohm (f_G )	2 MHz
Kapacitet leder-leder (C)	≤ 1,37 nF
Kapacitet leder-PG (C)	≤ 13,06 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn / rød
Kapslingsklasse	IP 20
Tilslutning (indgang / udgang)	Push-in / Push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm2
Tilslutningstværsnit, fintrådet	0,2-2,5 mm2
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6.6, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL 497B, SIL
SIL-klassificering	indtil SIL3 ^*)
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927408 a favoritos.

Ir a favoritos

El artículo 927408 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BCO CL2 BD EX 24

Pladsbesparende, kompakt kombiafleder med en bredde på 6 mm og push-in-tilslutningsteknik med funktions-/fejlvisning til beskyttelse af et lederpar i egensikre målekredse og bussystemer. Følger kravene i FISCO. Isolationsstyrke > 500 V leder-jord.

1 Producto

N.º art. 927984 BCO CL2 BD EX 24

GTIN 4013364412002, N.º de arancel aduanero (EU): 85363010, Peso bruto: 57.86 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

fabrikat: DEHN
Type: BCO CL2 BD EX 24
artikelnr.: 927984
eller tilsvarende

Certificados

Datos técnicos

Aflederklasse	L
Max. driftsspænding DC (U_C )	36 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Godkendelser	ATEX, IECEx, CCC, SIL
^*) Find yderligere oplysninger på www.dehn.de

Aflederklasse	L
Impulskategori	D1, C1, C2, C3, B2
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	36 V
Max. driftsspænding AC (U_C )	25,4 V
Mærkestrøm ved 80 °C (I_L )	0,5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	3 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_n C2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_n C2 (U_P )	≤ 1100 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1000 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	3,5 MHz
Kapacitet leder-leder (C)	≤ 2 nF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Push-in / push-in
Tilslutningstværsnit, massiv	0,2-2,5 mm²
Tilslutningstværsnit, fintrådet	0,2-2,5 mm²
Jording via	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	ATEX, IECEx, CCC, SIL
SIL-klassificering	indtil SIL3 ^*)
ATEX-godkendelser (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
ATEX-godkendelser (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
ATEX-godkendelser (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
IECEx-godkendelser (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
IECEx-godkendelser (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
IECEx-godkendelser (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC No. 2021312304001130 (Ex ia, Ex ib)
Udvidede tekniske data:	---------------------------------
– Max. afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Afledestødstrøm (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Restspænding leder-PG ved 1 kV/μs C3 efter belastning med I_max (U_P )	≤ 1000 V
^*) Find yderligere oplysninger på www.dehn.de

Se ha añadido el artículo 927984 a favoritos.

Ir a favoritos

El artículo 927984 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

BLITZDUCTORconnect – kompact

Detalles

BCO CL2 B 180

N.º art. 927910 BCO CL2 B 180

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.stp.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.igs.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.jt.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.dwg.

Debe estar registrado para descargar 9279XX_BCO CL2 XXX_m_D_E.dxf.

Debe estar registrado para descargar DEHN.927910.wspak.

Debe estar registrado para descargar 9279XX_XD.ema.

Se ha añadido el artículo 927910 a favoritos.

El artículo 927910 ha sido añadido a la cesta de compra.

BCO CL2 BE

N.º art. 927922 BCO CL2 BE 12

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.stp.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.igs.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.jt.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.dwg.

Debe estar registrado para descargar 9279XX_BCO CL2 XXX_m_D_E.dxf.

Debe estar registrado para descargar DEHN.927922.wspak.

Debe estar registrado para descargar 927924_eplan.zip.

Se ha añadido el artículo 927922 a favoritos.

El artículo 927922 ha sido añadido a la cesta de compra.

N.º art. 927924 BCO CL2 BE 24

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.stp.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.igs.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.jt.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.dwg.

Debe estar registrado para descargar 9279XX_BCO CL2 XXX_m_D_E.dxf.

Debe estar registrado para descargar DEHN.927924.wspak.

Debe estar registrado para descargar 927924_eplan.zip.

Se ha añadido el artículo 927924 a favoritos.

El artículo 927924 ha sido añadido a la cesta de compra.

N.º art. 927925 BCO CL2 BE 48

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.stp.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.igs.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.jt.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.dwg.

Debe estar registrado para descargar 9279XX_BCO CL2 XXX_m_D_E.dxf.

Debe estar registrado para descargar DEHN.927925.wspak.

Debe estar registrado para descargar 927924_eplan.zip.

Se ha añadido el artículo 927925 a favoritos.

El artículo 927925 ha sido añadido a la cesta de compra.

BCO CL2 BD

N.º art. 927942 BCO CL2 BD 12

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.stp.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.igs.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.jt.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.dwg.

Debe estar registrado para descargar 9279XX_BCO CL2 XXX_m_D_E.dxf.

Debe estar registrado para descargar DEHN.927942.wspak.

Debe estar registrado para descargar 927944_eplan.zip.

Se ha añadido el artículo 927942 a favoritos.

El artículo 927942 ha sido añadido a la cesta de compra.

N.º art. 927944 BCO CL2 BD 24

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.stp.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.igs.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.jt.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.dwg.

Debe estar registrado para descargar 9279XX_BCO CL2 XXX_m_D_E.dxf.

Debe estar registrado para descargar DEHN.927944.wspak.

Debe estar registrado para descargar 927944_eplan.zip.

Se ha añadido el artículo 927944 a favoritos.

El artículo 927944 ha sido añadido a la cesta de compra.

N.º art. 927945 BCO CL2 BD 48

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.stp.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.igs.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.jt.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.dwg.

Debe estar registrado para descargar 9279XX_BCO CL2 XXX_m_D_E.dxf.

Debe estar registrado para descargar DEHN.927945.wspak.

Debe estar registrado para descargar 927944_eplan.zip.

Se ha añadido el artículo 927945 a favoritos.

El artículo 927945 ha sido añadido a la cesta de compra.

BCO CL2 BE HF

N.º art. 927970 BCO CL2 BE HF 5

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.stp.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.igs.

Debe estar registrado para descargar 9279XXX_BCO CL2 XXX_gelb.jt.
